وحدة الكاميرا الحرارية المبردة MWIR 320x256 30μM للكشف عن تسرب غاز الميثان
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I |
---|---|---|---|
قرار الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
NETD | 10 م ك (F1.5) | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | وحدة الكاميرا الحرارية المبردة MWIR,وحدة تصوير غاز الميثان 320x256 |

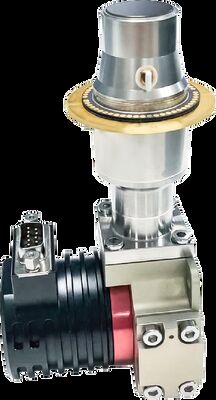

320x256 30μM MWIR وحدة الكاميرا الحرارية المبردة للكشف عن تسرب غاز الميثان

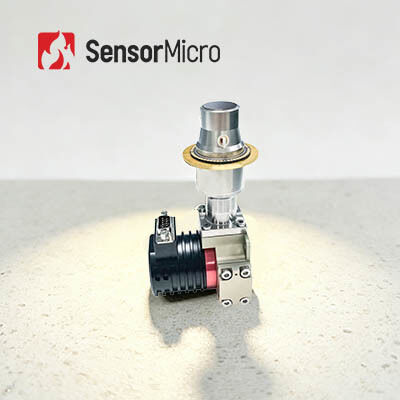

تم تطوير وحدة AD المبردة EYAS330G على أساس كاشف الأشعة تحت الحمراء المبرد C330M-G ومجهزة بدائرة معالجة إشارة عالية الأداء.إنه مسرّع للعملاء الذين يجدون صعوبة في بدء تكامل سريع لنظام التصوير الضوئي للغاز.من خلال استخدام تقنية الأشعة تحت الحمراء ، يمكن الكشف عن تسرب المركبات العضوية المتطايرة غير المرئية (VOCs) بسرعة وفعالية لضمان السلامة في الإنتاج والنقل والمعالجة في شركات البتروكيماويات.
تقصير دورة التطوير
• اعتماد دوائر معالجة الإشارات عالية الأداء لتحقيق تحويل الإشارة التناظرية إلى إشارة رقمية
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
تكامل سهل وسريع
• إخراج واجهة Cameralink 16 بت بيانات RAW ، التحكم في المنفذ التسلسلي
• هيكل متكامل له أبعاد متسقة مع الكاشف
نموذج | EYAS330G | EYAS330G2 |
أداء | ||
القرار | 320 × 256 | |
حجم بكسل | 30 ميكرومتر | |
المبرد | RS058 | RS058I |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
وقت التبريد (25 ℃) | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة |
NETD النموذجي | 10 م ك (F1.5) | |
نمط العمل | ||
معدل الإطار | 1 ~ 200 هرتز (قابل للتعديل) | |
نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | |
الخصائص الكهربائية | ||
الواجهة الخارجية القياسية | QSH 60 دبوس | |
فيديو رقمية | إخراج Cameralink: بيانات أولية 16 بت | |
مزامنة خارجية | CC1: المزامنة الخارجية للإطار الداخلي CC2: مزامنة MC الخارجية |
|
الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/-، 9600bps | |
مزود الطاقة | لوحة تصوير القناة الأولى: 5 فولت القناة الأولى المبرد: 24 فولت |
لوحة تصوير القناة الأولى: 5 فولت القناة الأولى مبرد تبريد: 12 فولت |
استهلاك طاقة مستقر | 7 واط | |
الحجم (مم) | 142 × 58.5 × 71 | |
وزن | ≤680 جرام | |
درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
تُستخدم وحدة AD المبردة EYAS330G لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، البوتانون والبنزين والتولوين والزيلين وإيثيل بنزين إلخ.
1.ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
لا يمكن رؤية موجات الأشعة تحت الحمراء بالعين البشرية.كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز كهربائي ضوئي للتفاعل مع الأشعة تحت الحمراء والطاقة الحرارية وتحويلها إلى إشارة كهربائية ثم إخراج الصور الحرارية المرئية.
2. ما هو WLP؟
يشير WLP إلى حزمة مستوى الرقاقة.إنها عملية إكمال عبوات مفرغة الهواء مباشرة على رقاقة MEMS بالكامل ، ثم الكتابة والقطع لعمل مستشعر أشعة تحت الحمراء واحد.جنبا إلى جنب مع الحزمة المعدنية ، حزمة السيراميك ، هم ثلاثة تنسيقات الحزمة الرئيسية لأجهزة الكشف عن الأشعة تحت الحمراء غير المبردة.
3. ما هي ميزة WLP؟
أجهزة الكشف عن الأشعة تحت الحمراء WLP مصممة خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة في تطبيق تقنية الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.تقدم شركة Global Sensor Technology ، مع إمكانية تصنيع الحجم ، مجموعة متنوعة من حلول وحدة WLP للأشعة تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة في الأسواق الناشئة.
