xدور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I / LS734 |
---|---|---|---|
قرار الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | الكشف عن مستشعر التصوير الحراري MWIR,مستشعر التصوير الحراري للغاز 320x256 |

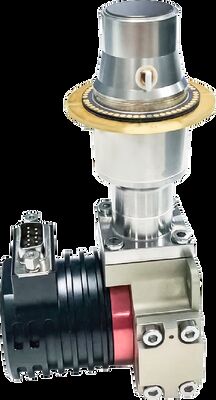

320x256 / 30μm MWIR كاميرا تصوير الغاز البصري المبردة لتصور تسرب الغاز
تم تطوير كاشف الأشعة تحت الحمراء المبرد C330M-G خصيصًا لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة بوظيفة تحويل الأشعة تحت الحمراء للهدف بطول موجة 3.2 ~ 3.5 ميكرومتر إلى إشارة كهربائية.يتم استخدام الواجهة الميكانيكية الخارجية والواجهة البصرية والواجهة الإلكترونية بشكل شائع ويمكن توسيعها.يمكن استخدام C330M-G على نطاق واسع في مراقبة البيئة الجوية واكتشاف تسرب الغاز وتصريف الملوثات والكشف عن الغازات الكيميائية في مصانع البتروكيماويات ومصافي التكرير.
التصوير البصري للغازات
• الكشف عن عدم الاتصال بعيد المدى
• كفاءة عالية وآمنة ومجموعة واسعة من اكتشاف تسرب الغاز
حساسية عالية
• كاشف الأشعة تحت الحمراء المبرد عالي الحساسية ، فعال للغاية في تطبيق تركيز الغاز المنخفض وتدفق الغاز البطيء
• الكشف الفعال عن التسرب يشمل الألكانات والألكينات والكحول والبنزين والكيتونات والغازات الأخرى
مصممة لمتطلبات المستخدمين
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
• العديد من المبردات المتاحة للوزن الخفيف ، والطاقة المنخفضة ، والعمر الطويل ، والموثوقية العالية
• النطاق الطيفي القابل للتخصيص: 3μm ~ 5μm MWIR (لمزيد من أنواع الكشف عن الغاز: CO ، CO2 ، إلخ.)
نموذج | C330M-G | ||
المواد الحساسة | HgCdTe / MCT | ||
القرار | 320 × 256 | ||
حجم بكسل | 30 ميكرومتر | ||
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm (النطاق القابل للتخصيص: 3μm ~ 5μm) | ||
نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | ||
قدرة الشحن | 36 مي- / 12 مي- | ||
النطاق الديناميكي | ≥80 ديسيبل | ||
عدد المخرجات | 1 أو 4يصل إلى 6.6 ميجا هرتز / لكل إخراج | ||
NETD النموذجي | 10 م ك (F1.5) | ||
معدل البكسل الفعال | ≥99.5٪ | ||
عدم انتظام الاستجابة | ≤8٪ | ||
المبرد | RS058 | RS058I | LS734 |
نوع المبرد | مبرد ستيرلينغ الروتاري المتكامل | مبرد ستيرلينغ الروتاري المتكامل | مبرد ستيرلينغ الخطي |
استهلاك طاقة مستقر | ≤7 واط | ≤7 واط | ≤10 واط |
الأعلى.استهلاك الطاقة | ≤15 واط | ≤15 واط | ≤45 واط |
مزود الطاقة | 24 فولت تيار مستمر | 12V العاصمة | 24 فولت تيار مستمر |
وقت التبريد | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة | ≤5 دقيقة |
الحجم (مم) | 142x58.5x71 | 142 × 58.5 × 71 | ضاغط Φ46 × 122 ديوار Φ40 × 114 |
وزن | ≤600 جرام | ≤600 جرام | ≤1.2 كجم |
درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
يستخدم كاشف التصوير الحراري MWIR المبرد للكشف عن تسرب الغاز C330M-G للعملاء الذين لديهم قدرة تطوير قوية.من خلال دمج هذا المستشعر الحراري المبرد ، يمكن الكشف عن المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) وتصورها بحيث يمكن تجنب المزيد من الضرر.تشمل هذه الغازات مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، والبيوتانون ، والبنزين ، والتولوين ، والزيلين ، وإيثيل بنزين ، إلخ.
1.ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات حول الأشياء.إنه يحول الأشعة تحت الحمراء غير المرئية إلى صورة حرارية مرئية بالأشعة تحت الحمراء مع توزيع درجة حرارة السطح المستهدف.الأجسام المختلفة وحتى الأجزاء المختلفة من نفس الكائن لها قدرة إشعاع مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2.ماذا يمكن استخدام التصوير بالأشعة تحت الحمراء؟
- رؤية ليلية
-البحث والإنقاذ
-اختبار غير مدمر
-الوقاية من الوباء
-التصوير الحراري
- الأمن والمراقبة
-مكافحة الحريق
...
3. ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء وعدسة الأشعة تحت الحمراء والأجهزة الإلكترونية مع البرامج والخوارزمية المدمجة.إنها الوحدة الدنيا لجهاز التصوير الحراري.
