كاشف مصفوفة بؤرية بالأشعة تحت الحمراء المبردة MWIR بحجم 320×256/30μm لقياس درجة الحرارة في مصانع البتروكيماويات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| MTTF | ≥10000 ساعة | استهلاك الطاقة (23 درجة مئوية) | ≥15 واط @ 12 فولت (الذروة) ؛ ≥7 واط @ 12 فولت (مستقر) |
|---|---|---|---|
| قرار الكاشف | 320 × 256 | حجم البكسل | 30 ميكرومتر |
| NETD | 20 م ك (F3) | النطاق الطيفي | 3.8 ± 0.1 ~ 4.1 ± 0.1 ميكرومتر |
| إبراز | مستشعر التصوير الحراري المبرد 30uM,مستشعر التصوير الحراري MWIR 320x256 |
||
منتوج وصف

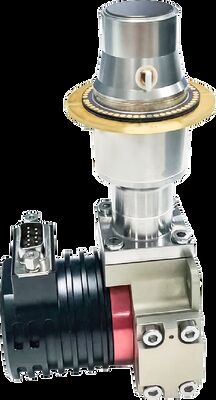

كاشف FPA مبرد MWIR بالأشعة تحت الحمراء 320*256/30 ميكرومتر لقياس درجة الحرارة في مصانع البتروكيماويات
في البيئات الصناعية مثل مصانع المعادن والبتروكيماويات، تعمل المعدات بما في ذلك الأفران وجدران الأفران وأفران التسخين في ظروف احتراق ذات درجة حرارة عالية مع تداخل كبير للهب. تكافح طرق الكشف التقليدية لتوفير مراقبة فعالة للهياكل الداخلية أو ظروف السطح.
تم تصميم كاشف الأشعة تحت الحمراء LFD330Z5 خصيصًا لتطبيقات المراقبة ذات درجة الحرارة العالية في بيئات اللهب. يقوم بتحويل الأشعة تحت الحمراء من الأهداف ضمن نطاق الطول الموجي 3.8~4.1 ميكرومتر إلى إشارات كهربائية. يتميز LFD330Z5 بواجهات ميكانيكية وبصرية وإلكترونية قياسية، ويوفر قابلية توسع ممتازة وينطبق على نطاق واسع لمراقبة درجة الحرارة في مصانع البتروكيماويات ومصافي النفط. بفضل قدراته الفائقة على اختراق اللهب، فإنه يوفر تصويرًا ومراقبة دقيقة للأسطح ذات درجة الحرارة العالية مثل الأفران وجدران الأفران، مما يعزز بشكل كبير كفاءة الفحص مع تقليل المخاطر التشغيلية.
الميزات الرئيسية
التصوير البصري للغاز
- كشف عن بعد وغير تلامسي
- كفاءة عالية وأمان ونطاق كشف واسع
حساسية عالية
- كاشف أشعة تحت حمراء مبرد عالي الحساسية مع كفاءة استثنائية في قياس درجة الحرارة
موثوقية عالية وسهولة التكامل
- يدعم واجهات مختلفة وتنسيقات إخراج الصور RAW/YUV
سيناريوهات التطبيقات الواسعة
- تطبيقات متكاملة مناسبة للمنصات المحمولة أو المتنقلة أو الثابتة
مواصفات المنتج
| نموذج الكاشف | LFD330Z5 |
|---|---|
| الدقة | 320*256 |
| حجم البكسل | 30 ميكرومتر |
| الاستجابة الطيفية | 3.8±0.1 ميكرومتر~4.1±0.1 ميكرومتر |
| NETD النموذجي | 20mK (F3) |
| وقت التبريد (23 درجة مئوية) | ≤7 دقائق عند 12 فولت |
| استهلاك الطاقة (23 درجة مئوية) | ≤15 واط عند 12 فولت (الذروة) ≤7 واط عند 12 فولت (مستقر) |
| الحجم (مم) | 142*58.5*71 |
| الوزن (جم) | ≤600 |
| درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية |
| درجة حرارة التخزين | -55 درجة مئوية~+71 درجة مئوية |
| MTTF | ≥10000 ساعة |
التطبيقات الصناعية
تم تصميم كاشف التصوير الحراري MWIR المبرد LFD330Z5 للعملاء ذوي القدرات التنموية القوية. في الإعدادات الصناعية مثل مصانع المعادن والبتروكيماويات، حيث تعمل المعدات في بيئات احتراق ذات درجة حرارة عالية مع تداخل قوي للهب، يتيح هذا المستشعر الحراري المبرد الكشف السريع عن الأسطح ذات درجة الحرارة العالية بما في ذلك غرف الأفران والجدران. يعمل هذا التكامل على تحسين كفاءة الفحص بشكل كبير مع تقليل المخاطر التشغيلية.
المزايا التكنولوجية للتصوير البصري للغاز
- الكشف عن بعد وغير تلامسي: قم بإجراء عمليات التفتيش من مسافات آمنة في المناطق الخطرة والمعقدة، مما يضمن سلامة الأفراد من خلال الاختبار غير المدمر غير التلامسي
- حدد مصدر التسرب بسرعة: يدعم الكشف في الوقت الفعلي على نطاق واسع لتحديد مصادر التسرب بسرعة دون مقاطعة الإنتاج
- تصور تسرب الغاز: يعرض بديهيًا مواقع التسرب بكفاءة عالية، مما يلغي الحاجة إلى فحص نقطة بنقطة
- تحسين سلامة الفحص: تساعد طرق الكشف الأكثر أمانًا على تقليل مخاطر الحوادث وتقليل الخسائر التشغيلية
الأسئلة الشائعة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، تنبعث جميع الأجسام التي تزيد درجة حرارتها عن الصفر المطلق (-273 درجة مئوية) إشعاعًا تحت أحمر. باستخدام كاشف كاميرا الأشعة تحت الحمراء لقياس فرق درجة حرارة الإشعاع تحت الأحمر بين الأهداف وخلفيتها، يمكن الحصول على صور مختلفة بالأشعة تحت الحمراء (صور حرارية).
كيف تعمل كاشفات الأشعة تحت الحمراء؟
يدخل الإشعاع تحت الأحمر المنبعث من الأهداف نطاق استشعار الكاشف الحراري. ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارات الإشعاع ذات الشدة المتفاوتة إلى إشارات كهربائية مقابلة، والتي يتم تضخيمها ومعالجتها لتشكيل صور بالأشعة تحت الحمراء مرئية للعين المجردة.
ما هي مزايا كاشفات الأشعة تحت الحمراء المبردة؟
تعمل كاشفات المستوى البؤري بالأشعة تحت الحمراء المبردة في درجات حرارة منخفضة يوفرها مبردات ديوار الكاشف (DDC). إنها توفر حساسية عالية، مما يتيح الكشف عن اختلافات درجة الحرارة الأكثر دقة من الكاشفات غير المبردة. تتميز الكاشفات المبردة، القادرة على اكتشاف الأشياء وتحديدها والتعرف عليها على مسافات تزيد عن عشرة كيلومترات، بهياكل معقدة تؤدي إلى تكاليف أعلى نسبيًا مقارنة بالبدائل غير المبردة.
