LS734 320x256 MWIR مستشعر التصوير الحراري المبرد للكشف عن تسرب الغاز
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I / LS734 |
---|---|---|---|
قرار الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | مستشعر التصوير الحراري LS734,مستشعر التصوير الحراري LS734,مستشعر التصوير MWIR لاكتشاف تسرب الغاز |
مستشعر Imagin الحراري المبرد 320x256 30μM MWIR لتصور تسرب الغاز

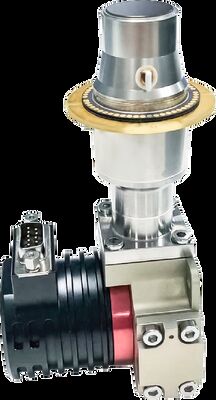

تم تطوير كاشف الأشعة تحت الحمراء المبرد C330M-G خصيصًا لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة بوظيفة تحويل الأشعة تحت الحمراء للهدف بطول موجة 3.2 ~ 3.5 ميكرومتر إلى إشارة كهربائية.يتم استخدام الواجهة الميكانيكية الخارجية والواجهة البصرية والواجهة الإلكترونية بشكل شائع ويمكن توسيعها.يمكن استخدام C330M-G على نطاق واسع في مراقبة البيئة الجوية واكتشاف تسرب الغاز وتصريف الملوثات والكشف عن الغازات الكيميائية في مصانع البتروكيماويات ومصافي التكرير.
التصوير البصري للغازات
• الكشف عن عدم الاتصال بعيد المدى
• كفاءة عالية وآمنة ومجموعة واسعة من اكتشاف تسرب الغاز
حساسية عالية
• كاشف الأشعة تحت الحمراء المبرد عالي الحساسية ، فعال للغاية في تطبيق تركيز الغاز المنخفض وتدفق الغاز البطيء
• الكشف الفعال عن التسرب يشمل الألكانات والألكينات والكحول والبنزين والكيتونات والغازات الأخرى
مصممة لمتطلبات المستخدمين
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
• العديد من المبردات المتاحة للوزن الخفيف ، والطاقة المنخفضة ، والعمر الطويل ، والموثوقية العالية
• النطاق الطيفي القابل للتخصيص: 3μm ~ 5μm MWIR (لمزيد من أنواع الكشف عن الغاز: CO ، CO2 ، إلخ.)
نموذج | C330M-G | ||
المواد الحساسة | HgCdTe / MCT | ||
القرار | 320 × 256 | ||
حجم بكسل | 30 ميكرومتر | ||
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm (النطاق القابل للتخصيص: 3μm ~ 5μm) | ||
نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | ||
قدرة الشحن | 36 مي- / 12 مي- | ||
النطاق الديناميكي | ≥80 ديسيبل | ||
عدد المخرجات | 1 أو 4يصل إلى 6.6 ميجا هرتز / لكل إخراج | ||
NETD النموذجي | 10 م ك (F1.5) | ||
معدل البكسل الفعال | ≥99.5٪ | ||
عدم انتظام الاستجابة | ≤8٪ | ||
المبرد | RS058 | RS058I | LS734 |
نوع المبرد | مبرد ستيرلينغ الروتاري المتكامل | مبرد ستيرلينغ الروتاري المتكامل | مبرد ستيرلينغ الخطي |
استهلاك طاقة مستقر | ≤7 واط | ≤7 واط | ≤10 واط |
الأعلى.استهلاك الطاقة | ≤15 واط | ≤15 واط | ≤45 واط |
مزود الطاقة | 24 فولت تيار مستمر | 12V العاصمة | 24 فولت تيار مستمر |
وقت التبريد | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة | ≤5 دقيقة |
الحجم (مم) | 142x58.5x71 | 142 × 58.5 × 71 | ضاغط Φ46 × 122 ديوار Φ40 × 114 |
وزن | ≤600 جرام | ≤600 جرام | ≤1.2 كجم |
درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
يستخدم كاشف التصوير الحراري MWIR المبرد للكشف عن تسرب الغاز C330M-G للعملاء الذين لديهم قدرة تطوير قوية.من خلال دمج هذا المستشعر الحراري المبرد ، يمكن الكشف عن المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) وتصورها بحيث يمكن تجنب المزيد من الضرر.تشمل هذه الغازات مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، والبيوتانون ، والبنزين ، والتولوين ، والزيلين ، وإيثيل بنزين ، إلخ.
أسئلة وأجوبة
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.
2. ما هي تطبيقات التصوير الحراري؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة ، وحمولات الطائرات بدون طيار ، والتفتيش الصناعي ، ومكافحة الحرائق ، والصيانة التنبؤية ، و ADAS ، والوقاية من الأوبئة ، و AIoT ، إلخ.
