وضع تكامل ITR وحدة التصوير MWIR المبردة لتصور تسرب الغاز
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I |
---|---|---|---|
قرار الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
NETD | 10 م ك (F1.5) | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | وحدة MWIR لوضع تكامل ITR,تصور تسرب الغاز لوحدة MWIR,وحدة التصوير MWIR المبردة |

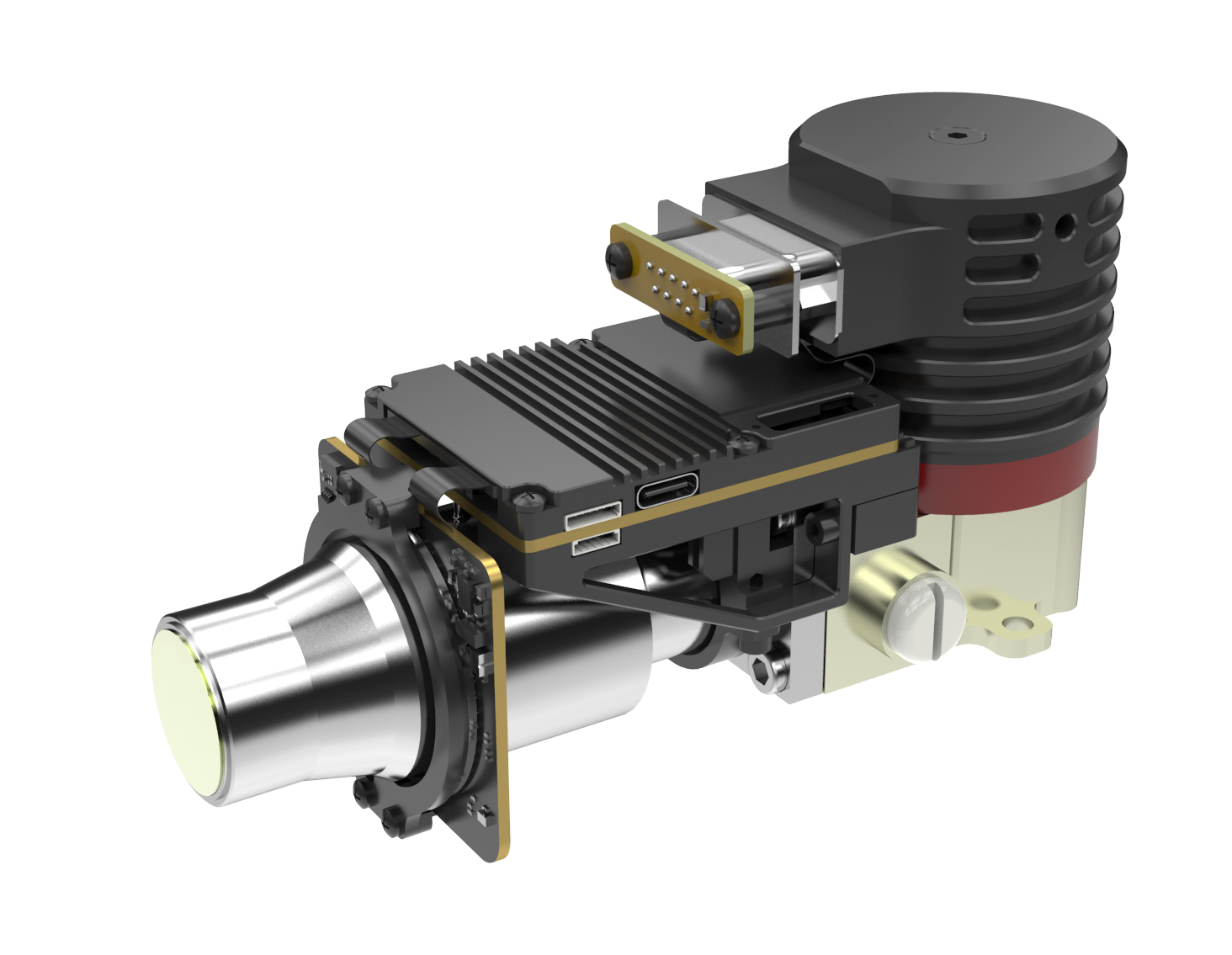

320x256 30μM MWIR وحدة حرارية لتصوير الغاز البصري المبرد لتصور تسرب الغاز
تم تطوير وحدة AD المبردة EYAS330G على أساس كاشف الأشعة تحت الحمراء المبرد C330M-G ومجهزة بدائرة معالجة إشارة عالية الأداء.إنه مسرّع للعملاء الذين يجدون صعوبة في بدء تكامل سريع لنظام التصوير الضوئي للغاز.من خلال استخدام تقنية الأشعة تحت الحمراء ، يمكن الكشف عن تسرب المركبات العضوية المتطايرة غير المرئية (VOCs) بسرعة وفعالية لضمان السلامة في الإنتاج والنقل والمعالجة في شركات البتروكيماويات.
تقصير دورة التطوير
• اعتماد دوائر معالجة الإشارات عالية الأداء لتحقيق تحويل الإشارة التناظرية إلى إشارة رقمية
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
تكامل سهل وسريع
• إخراج واجهة Cameralink 16 بت بيانات RAW ، التحكم في المنفذ التسلسلي
• هيكل متكامل له أبعاد متسقة مع الكاشف
نموذج | EYAS330G | EYAS330G2 |
أداء | ||
القرار | 320 × 256 | |
حجم بكسل | 30 ميكرومتر | |
المبرد | RS058 | RS058I |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
وقت التبريد (25 ℃) | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة |
NETD النموذجي | 10 م ك (F1.5) | |
نمط العمل | ||
معدل الإطار | 1 ~ 200 هرتز (قابل للتعديل) | |
نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | |
الخصائص الكهربائية | ||
الواجهة الخارجية القياسية | QSH 60 دبوس | |
فيديو رقمية | إخراج Cameralink: بيانات أولية 16 بت | |
مزامنة خارجية | CC1: المزامنة الخارجية للإطار الداخلي CC2: مزامنة MC الخارجية |
|
الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/-، 9600bps | |
مزود الطاقة | لوحة تصوير القناة الأولى: 5 فولت القناة الأولى المبرد: 24 فولت |
لوحة تصوير القناة الأولى: 5 فولت القناة الأولى مبرد تبريد: 12 فولت |
استهلاك طاقة مستقر | 7 واط | |
الحجم (مم) | 142 × 58.5 × 71 | |
وزن | ≤680 جرام | |
درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
تُستخدم وحدة AD المبردة EYAS330G لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، البوتانون والبنزين والتولوين والزيلين وإيثيل بنزين إلخ.
1.ما هو اللون الزائف؟
اللون الزائف ، ويسمى أيضًا اللون الزائف ، يمكن تحويل التوزيع الحراري للأشياء إلى صور مرئية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضه على الشاشة باللون الرمادي أو اللون الزائف.وبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لتسهيل تحليل الأشخاص للصورة الحرارية بسهولة بصريًا ، يتم تمثيلها باستخدام ألوان زائفة تمثل الاختلاف في درجة الحرارة.
2. كم لونًا زائفًا يمكن أن تقدمه وحدة التصوير الحراري GST؟
- وايت هوت
- حمم بركانية
- القوس الحديدي
- الحديد الساخن
- طبي
- القطب الشمالي
- قوس قزح 1
- قوس قزح 2
- أحمر حار
- وايت هوت
