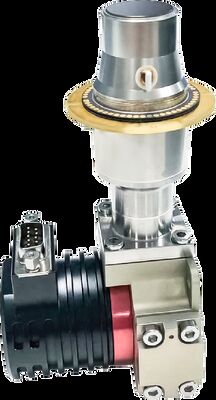

وحدة تصوير الغاز البصري المبردة للكشف عن تسرب الغاز MWIR 320x256 30μM
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I |
|---|---|---|---|
| قرار الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
| NETD | 10 م ك (F1.5) | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
| تسليط الضوء | وحدة تصوير الغاز MWIR 30uM,وحدة تصوير الغاز البصري 320x256,وحدة MWIR للكشف عن تسرب الغاز |
||
منتوج وصف

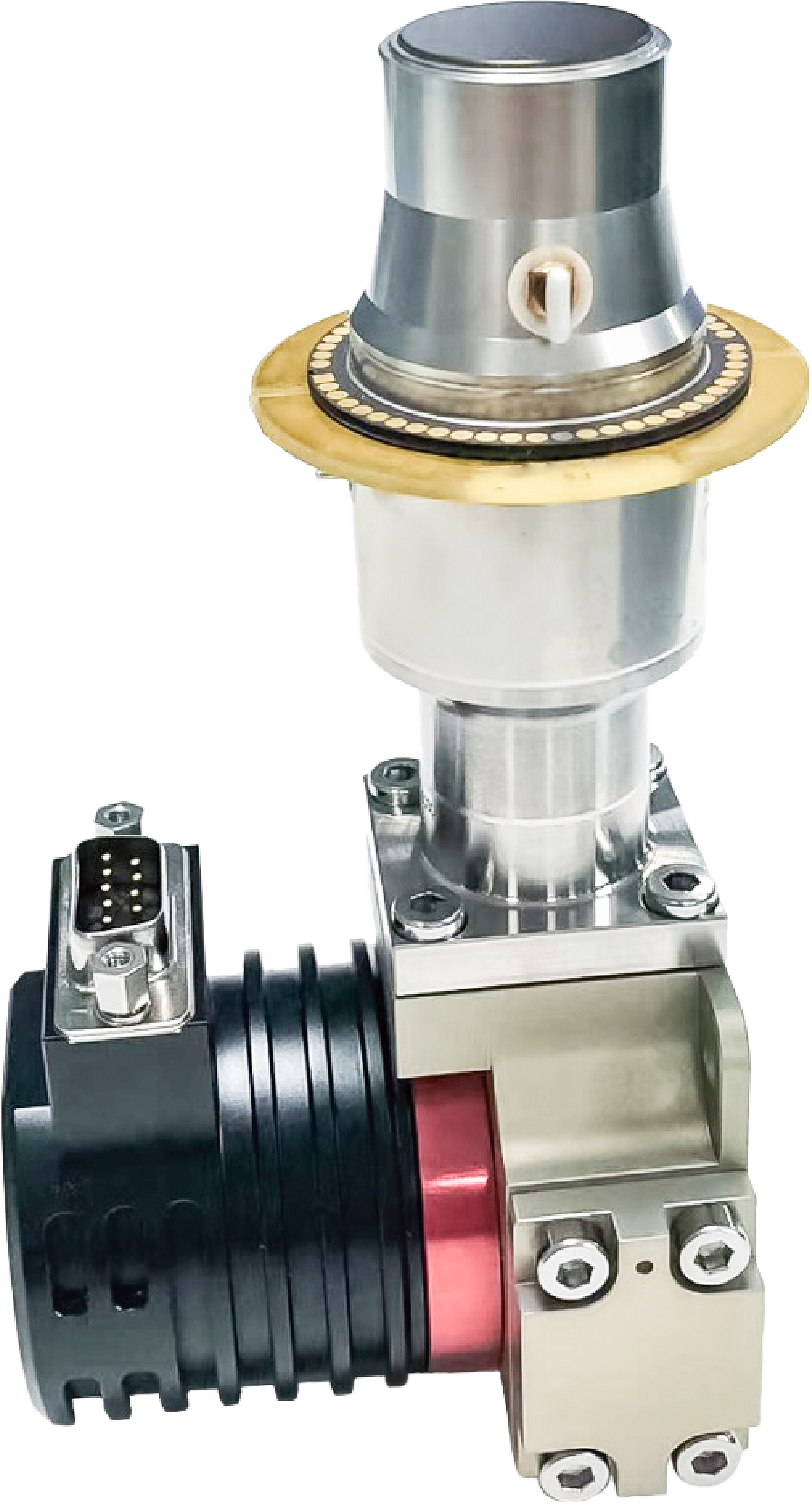

320x256 30μM MWIR وحدة حرارية لتصوير الغاز البصري المبرد لتصور تسرب الغاز
وصف المنتج
تم تطوير وحدة AD المبردة EYAS330G على أساس كاشف الأشعة تحت الحمراء المبرد C330M-G ومجهزة بدائرة معالجة إشارة عالية الأداء.إنه مسرّع للعملاء الذين يجدون صعوبة في بدء تكامل سريع لنظام التصوير الضوئي للغاز.من خلال استخدام تقنية الأشعة تحت الحمراء ، يمكن الكشف عن تسرب المركبات العضوية المتطايرة غير المرئية (VOCs) بسرعة وفعالية لضمان السلامة في الإنتاج والنقل والمعالجة في شركات البتروكيماويات.
الخصائص الرئيسية
تقصير دورة التطوير
• اعتماد دوائر معالجة الإشارات عالية الأداء لتحقيق تحويل الإشارة التناظرية إلى إشارة رقمية
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
تكامل سهل وسريع
• إخراج واجهة Cameralink 16 بت بيانات RAW ، التحكم في المنفذ التسلسلي
• هيكل متكامل له أبعاد متسقة مع الكاشف
مواصفات المنتج
| نموذج | EYAS330G | EYAS330G2 |
| أداء | ||
| القرار | 320 × 256 | |
| حجم بكسل | 30 ميكرومتر | |
| المبرد | RS058 | RS058I |
| النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
| وقت التبريد (25 ℃) | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة |
| NETD النموذجي | 10 م ك (F1.5) | |
| نمط العمل | ||
| معدل الإطار | 1 ~ 200 هرتز (قابل للتعديل) | |
| نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | |
| الخصائص الكهربائية | ||
| الواجهة الخارجية القياسية | QSH 60 دبوس | |
| فيديو رقمية | إخراج Cameralink: بيانات أولية 16 بت | |
| مزامنة خارجية | CC1: المزامنة الخارجية للإطار الداخلي CC2: مزامنة MC الخارجية |
|
| الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/-، 9600bps | |
| مزود الطاقة | لوحة تصوير القناة الأولى: 5 فولت القناة الأولى المبرد: 24 فولت |
لوحة تصوير القناة الأولى: 5 فولت القناة الأولى مبرد تبريد: 12 فولت |
| استهلاك طاقة مستقر | 7 واط | |
| الحجم (مم) | 142 × 58.5 × 71 | |
| وزن | ≤680 جرام | |
| درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية | |
تطبيقات صناعية
تُستخدم وحدة AD المبردة EYAS330G لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، البوتانون والبنزين والتولوين والزيلين وإيثيل بنزين إلخ.
المعارض
أسئلة وأجوبة
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.
2. ما هي تطبيقات التصوير الحراري؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة ، وحمولات الطائرات بدون طيار ، والتفتيش الصناعي ، ومكافحة الحرائق ، والصيانة التنبؤية ، و ADAS ، والوقاية من الأوبئة ، و AIoT ، إلخ.
