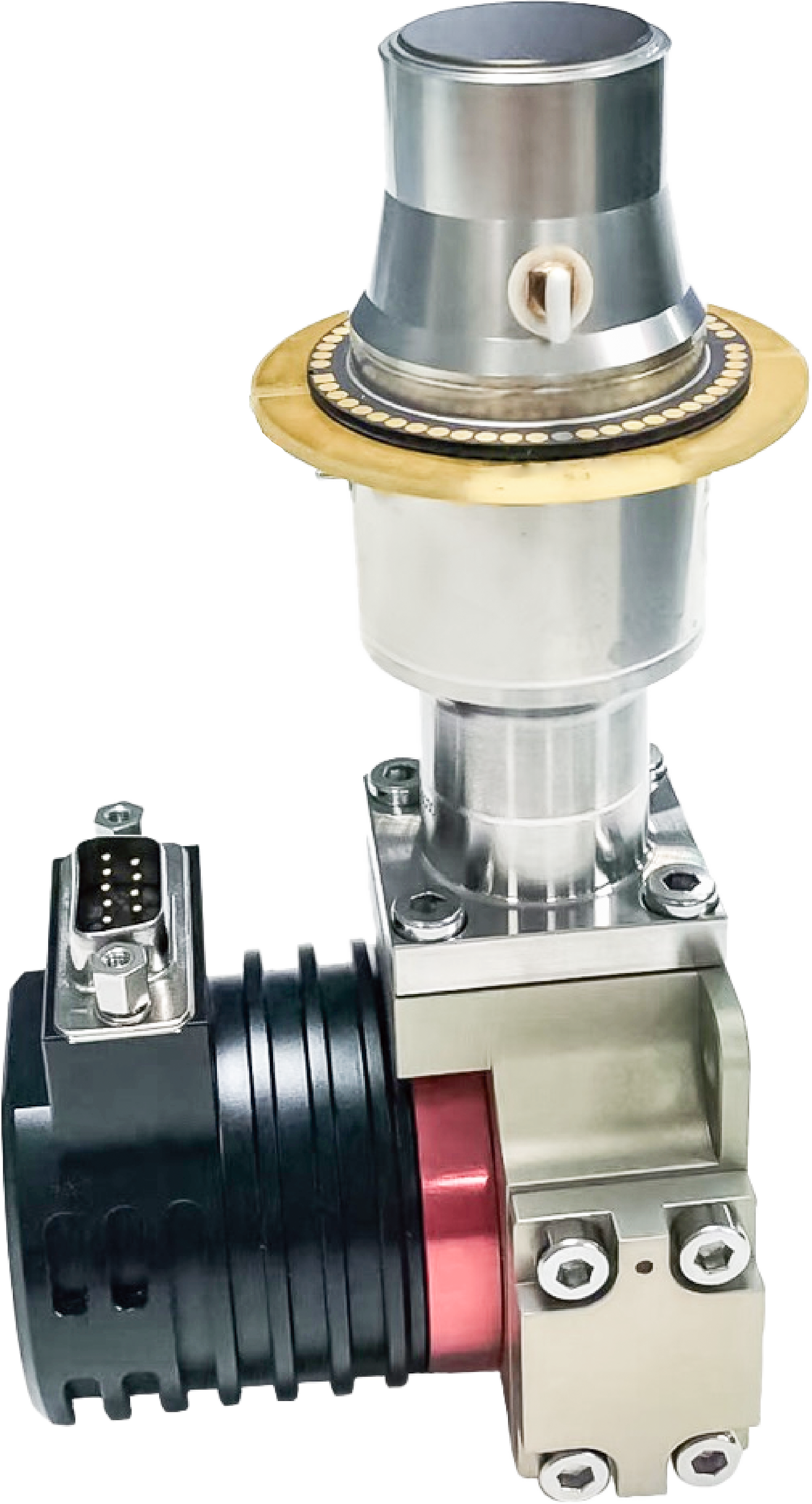

الوحدة الحرارية للكشف عن الغازات الضوئية المبردة MWIR 320x256 30μM

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل EYAS330G
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دور كشف تسرب الغاز مبرد تبريد RS058 / RS058I
قرار الكاشف 320 × 256 حجم بكسل 30 ميكرومتر
NETD 10 م ك (F1.5) النطاق الطيفي 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر
تسليط الضوء

كشف الغاز البصري المبرد MWIR

,

320x256 للكشف عن الغاز البصري

,

وحدة RoHS لتصوير الغاز البصري

اترك رسالة
منتوج وصف

320x256 30μM MWIR وحدة حرارية لتصوير الغاز البصري المبرد لتصور تسرب الغاز



وصف المنتج



تم تطوير وحدة AD المبردة EYAS330G على أساس كاشف الأشعة تحت الحمراء المبرد C330M-G ومجهزة بدائرة معالجة إشارة عالية الأداء.إنه مسرّع للعملاء الذين يجدون صعوبة في بدء تكامل سريع لنظام التصوير الضوئي للغاز.من خلال استخدام تقنية الأشعة تحت الحمراء ، يمكن الكشف عن تسرب المركبات العضوية المتطايرة غير المرئية (VOCs) بسرعة وفعالية لضمان السلامة في الإنتاج والنقل والمعالجة في شركات البتروكيماويات.



الخصائص الرئيسية



تقصير دورة التطوير
• اعتماد دوائر معالجة الإشارات عالية الأداء لتحقيق تحويل الإشارة التناظرية إلى إشارة رقمية
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار

تكامل سهل وسريع
• إخراج واجهة Cameralink 16 بت بيانات RAW ، التحكم في المنفذ التسلسلي
• هيكل متكامل له أبعاد متسقة مع الكاشف



مواصفات المنتج



نموذج EYAS330G EYAS330G2
أداء
القرار 320 × 256
حجم بكسل 30 ميكرومتر
المبرد RS058 RS058I
النطاق الطيفي 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm
وقت التبريد (25 ℃) ≤ 6 دقائق و 30 ثانية ≤7 دقيقة
NETD النموذجي 10 م ك (F1.5)
نمط العمل
معدل الإطار 1 ~ 200 هرتز (قابل للتعديل)
نمط العمل لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح
الخصائص الكهربائية
الواجهة الخارجية القياسية QSH 60 دبوس
فيديو رقمية إخراج Cameralink: بيانات أولية 16 بت
مزامنة خارجية CC1: المزامنة الخارجية للإطار الداخلي
CC2: مزامنة MC الخارجية
الاتصالات المنفذ التسلسلي Cameralink: TFG +/-، TC +/-، 9600bps
مزود الطاقة لوحة تصوير القناة الأولى: 5 فولت
القناة الأولى المبرد: 24 فولت
لوحة تصوير القناة الأولى: 5 فولت
القناة الأولى مبرد تبريد: 12 فولت
استهلاك طاقة مستقر 7 واط
الحجم (مم) 142 × 58.5 × 71
وزن ≤680 جرام
درجة حرارة العمل -40 درجة مئوية ~ + 60 درجة مئوية



تطبيقات صناعية



تُستخدم وحدة AD المبردة EYAS330G لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، البوتانون والبنزين والتولوين والزيلين وإيثيل بنزين إلخ.



المعارض

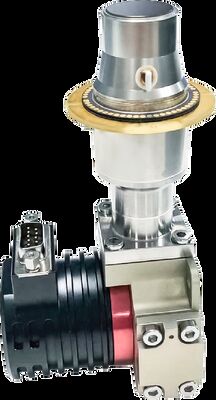

الوحدة الحرارية للكشف عن الغازات الضوئية المبردة MWIR 320x256 30μM 0



أسئلة وأجوبة


1. كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك ، والسعر هو أيضًا عامل يجب مراعاته.إذا كانت جودة الصورة ليست عالية ، يمكنك اختيار كاشف الأشعة تحت الحمراء بدقة منخفضة ، مثل 120 × 90 ، 256 × 192 ، 400 × 300.إذا كنت بحاجة إلى صورة واضحة جدًا لبعض الأغراض الخاصة ، مثل المراقبة عن بُعد ، فيمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة من 1280 × 1024.



2. كيف يتم اختيار اللون الزائف المناسب للتصوير الحراري؟
- الأبيض الرمادي أكثر ملاءمة للهدف مع اختلاف بسيط في درجات الحرارة
- يعتبر اللون الأحمر والأزرق أكثر ملاءمة للمشهد حيث يجب العثور على نقاط المشكلة.
- الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملحوظة: بغض النظر عن اللوحة التي تختارها ، لن تتغير درجة الحرارة على الإطلاق.



3.كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- يمكن للعدسة القياسية أن تحقق الأهداف العادية بمسافة مناسبة
- بالنسبة للعدسة المقربة ، فهي مناسبة للأهداف الصغيرة نسبيًا وتحتاج إلى رؤيتها من مسافة بعيدة
- لرؤية المزيد من التفاصيل عن الأشياء على مسافة قريبة ، فإن العدسة ذات الزاوية الواسعة أفضل.
- عدسة ماكرو لرؤية هدف صغير جدًا من مسافة قريبة ، مثل دائرة الرقاقة
