320x256 للتصوير البصري للغاز MWIR كاشف الأشعة تحت الحمراء 7W للكشف عن تسرب الغاز
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I |
---|---|---|---|
قرار الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
NETD | 10 م ك (F1.5) | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | كاشف الأشعة تحت الحمراء المبرد 7 وات,كاشف الأشعة تحت الحمراء المبرد 320 × 256,كاشف MWIR لتصوير الغاز البصري |

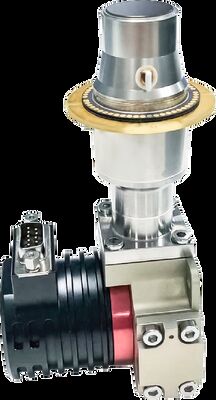

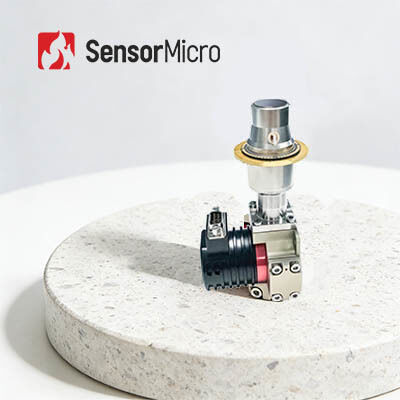

320x256 30μM MWIR وحدة حرارية لتصوير الغاز البصري المبرد لتصور تسرب الغاز
تم تطوير وحدة AD المبردة EYAS330G على أساس كاشف الأشعة تحت الحمراء المبرد C330M-G ومجهزة بدائرة معالجة إشارة عالية الأداء.إنه مسرّع للعملاء الذين يجدون صعوبة في بدء تكامل سريع لنظام التصوير الضوئي للغاز.من خلال استخدام تقنية الأشعة تحت الحمراء ، يمكن الكشف عن تسرب المركبات العضوية المتطايرة غير المرئية (VOCs) بسرعة وفعالية لضمان السلامة في الإنتاج والنقل والمعالجة في شركات البتروكيماويات.
تقصير دورة التطوير
• اعتماد دوائر معالجة الإشارات عالية الأداء لتحقيق تحويل الإشارة التناظرية إلى إشارة رقمية
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
تكامل سهل وسريع
• إخراج واجهة Cameralink 16 بت بيانات RAW ، التحكم في المنفذ التسلسلي
• هيكل متكامل له أبعاد متسقة مع الكاشف
نموذج | EYAS330G | EYAS330G2 |
أداء | ||
القرار | 320 × 256 | |
حجم بكسل | 30 ميكرومتر | |
المبرد | RS058 | RS058I |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
وقت التبريد (25 ℃) | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة |
NETD النموذجي | 10 م ك (F1.5) | |
نمط العمل | ||
معدل الإطار | 1 ~ 200 هرتز (قابل للتعديل) | |
نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | |
الخصائص الكهربائية | ||
الواجهة الخارجية القياسية | QSH 60 دبوس | |
فيديو رقمية | إخراج Cameralink: بيانات أولية 16 بت | |
مزامنة خارجية | CC1: المزامنة الخارجية للإطار الداخلي CC2: مزامنة MC الخارجية |
|
الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/-، 9600bps | |
مزود الطاقة | لوحة تصوير القناة الأولى: 5 فولت القناة الأولى المبرد: 24 فولت |
لوحة تصوير القناة الأولى: 5 فولت القناة الأولى مبرد تبريد: 12 فولت |
استهلاك طاقة مستقر | 7 واط | |
الحجم (مم) | 142 × 58.5 × 71 | |
وزن | ≤680 جرام | |
درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
تُستخدم وحدة AD المبردة EYAS330G لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، البوتانون والبنزين والتولوين والزيلين وإيثيل بنزين إلخ.
1.كيف يعمل ميكروبولومتر مصفوفة المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف بالأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
