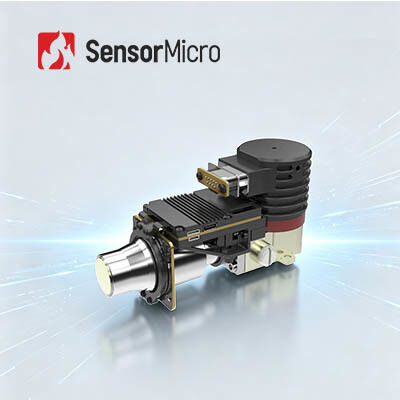

وحدة تصوير حراري بصرية مبردة للكشف عن تسرب الغاز، بدقة 320x256، ومعدل إطارات 60 هرتز، وNETD 20mK
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS; Reach |
| رقم الموديل | LFM330C2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| وظيفة | كشف تسرب الغاز | المدى الطيفي | 10.3 ± 0.1 ميكرومتر ~ 10.9 ± 0.1 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 60 هرتز | قرار الكاشف | 320 × 256 |
| NETD | 20mk (F1.5) | حجم البكسل | 30 ميكرومتر |
| إبراز | الوحدة الحرارية لتصوير الغاز البصري,320x256 للتصوير البصري للغاز,وحدة التصوير الحراري للغاز MWIR |
||
منتوج وصف

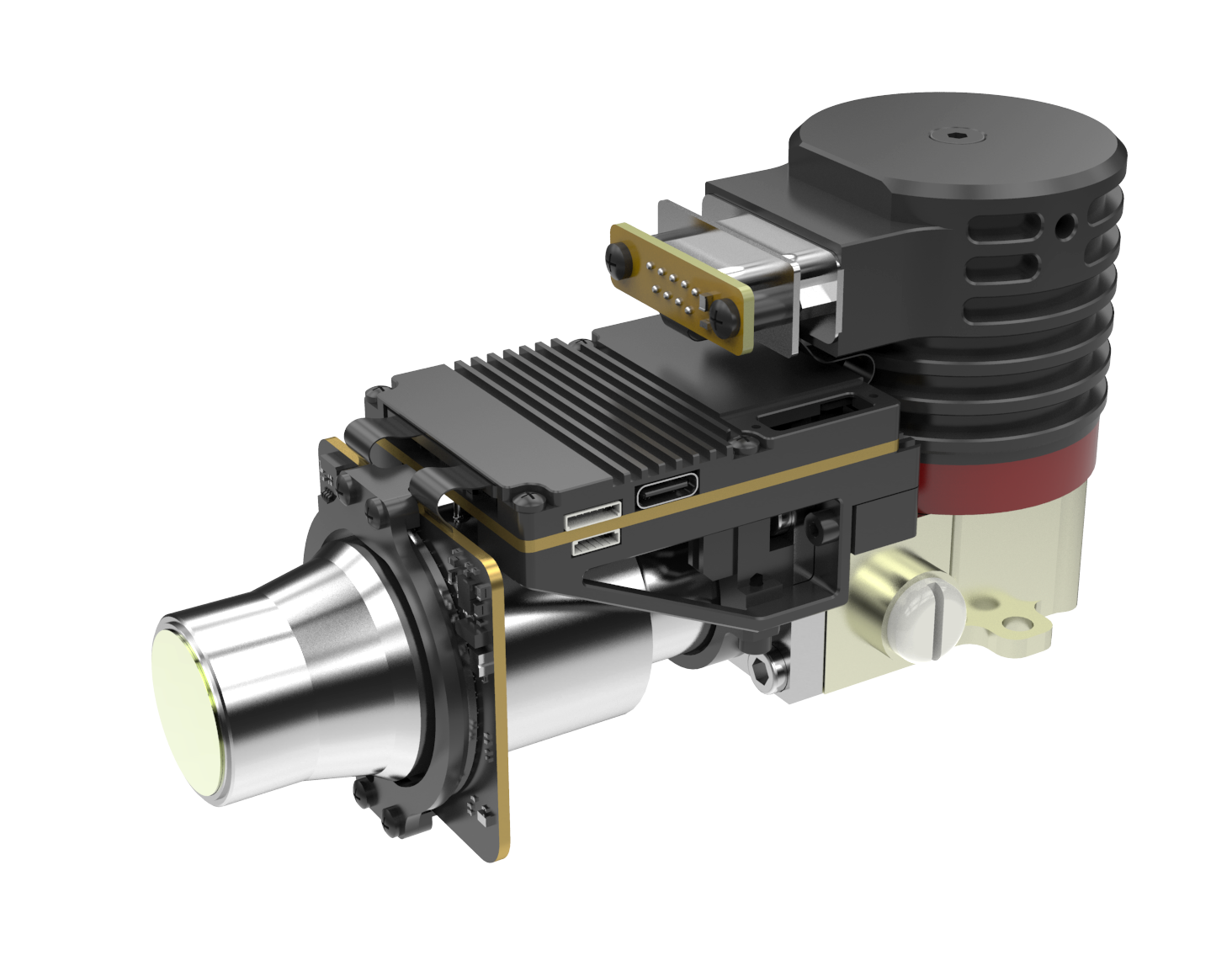

320x256 LWIR المبردة الغاز الضوئي التصوير الحراري الوحدة لرؤية تسرب الغاز
لمحة عامة عن المنتج
تم تصميم كاشف الأشعة تحت الحمراء LFD330C2 والوحدة الحرارية المقابلة LFM330C2 للكشف الدقيق عن تسرب الغاز باستخدام تقنية Type II Superlattice (T2SL) المتقدمة.هذا النظام يوفر أداء استثنائي في الحساسية، الاستقرار، ومرونة التكامل، مما يجعلها الحل المثالي للكشف عن الغازات الصناعية الحرجة بما في ذلك هيكسفلوريد الكبريت (SF6) ، الأمونيا، والإيثيلين.
الخصائص الرئيسية
- تقنية T2SL المتقدمة:بنيت على أساس نوع 2 Superlattice مع كفاءة كمية عالية
- التكامل السهل:يدعم العديد من الواجهات مع متوافقية مخرج الصورة RAW / YUV
- حساسية عالية:قدرات الكشف المتقدمة للتصور الدقيق للغازات
المواصفات التقنية
| نموذج الوحدة | LFM330C2 |
|---|---|
| القرار | 320*256 |
| حجم البيكسل | 30 ميكرومتر |
| رد الفعل الطيفي | 10.3±0.1μm 10.9±0.1μm |
| NETD النموذجي | 20mK (F1.5) |
| معدل الإطار | 60 هرتز |
| واجهات الفيديو الرقمية | المعيار: DVP/LVDS/USB2.0 اختياري: كاميرالينك/USB3.0/GigE/SDI/MIPI/ألياف الوضع الواحد/ألياف الوضع المتعدد |
| واجهات الاتصال | المعيار: USB2.0/LV-TTL اختياري: RS422 / CAN / USB3.0 / GigE |
| وقت التبريد (23 درجة مئوية) | ≤8min@24V |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤13 واط |
| الأبعاد | 142*58.5*80 ملم |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40 درجة مئوية+71 درجة مئوية |
| الطول المحرك | 25ملم |
التطبيقات الصناعية
مصممة خصيصا للكاميرا LFM330C2 للتصوير الحراري للكشف عن تسرب الغاز في البيئات الصناعية، بما في ذلك على سبيل المثال لا الحصر:
- هيكسفلوريد الكبريت (SF6)
- الأمونيا الخالية من الماء (NH3)
- إيثيلين والبروبين
- مركبات فريون مختلفة
- المذيبات والمواد الكيميائية الصناعية
- مركبات عضوية متقلبة
نقاط قوة الشركة
• محفظة منتجات متنوعة
• خبرة تقنية عميقة
• التحقق الصارم من الموثوقية يضمن ضمان الجودة
• تركز على الابتكار والتطبيق العملي في الاستشعار بالأشعة تحت الحمراء
• الدعم الفني المهني وخدمات التطوير المشترك
• خبرة تقنية عميقة
• التحقق الصارم من الموثوقية يضمن ضمان الجودة
• تركز على الابتكار والتطبيق العملي في الاستشعار بالأشعة تحت الحمراء
• الدعم الفني المهني وخدمات التطوير المشترك
الأسئلة الشائعة
ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية. أجهزة الكشف عن الأشعة تحت الحمراء وأجهزة استشعار التصوير الحراري هي أجهزة ضوئية كهربائية تتفاعل مع الإشعاعات تحت الحمراء والطاقة الحرارية.تحويلها إلى إشارات كهربائية تصدر صور حرارية مرئية.
ما هو WLP (حزمة مستوى الوافر) ؟
يشير WLP إلى تغليف مستوى الوافر. إنها عملية إكمال تغليف الفراغ العالي مباشرة على الوافر MEMS بأكمله ، ثم الكتابة والقطع لإنتاج أجهزة استشعار تحت الحمراء الفردية.جنبا إلى جنب مع التغليف المعدني والسيراميكي، هذه تمثل التشكيلات الرئيسية الثلاثة لمستشعرات الأشعة تحت الحمراء غير المبردة.
ما هي مزايا WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة لتطبيقات تكنولوجيا الأشعة تحت الحمراء في أسواق الإلكترونيات الاستهلاكية. مع قدرة التصنيع بالكمية,نحن نقدم حلول مختلفة للوحدة تحت الحمراء WLP لدفع تطبيقات جديدة في الأسواق الناشئة.
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأجسامتمكين صياغة الصورة أو قياس درجة الحرارة حتى في بيئات ضعف الرؤية.
كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
تستخدم أنظمة التصوير الحراري بالأشعة تحت الحمراء تقنية الكشف السلبي غير اللاصق. فإنها تركز إشعاع الأشعة تحت الحمراء من المشهد على كاشف صفحة محورية من خلال أنظمة الأشعة تحت الحمراء البصرية.جهاز الكشف الحراري يحول كثافة الإشعاع المختلفة إلى إشارات كهربائية متوافقة، والتي يتم تضخيمها ومعالجتها لتشكيل صور تحت الحمراء المرئية.
ما هي العوامل الرئيسية لقياس جودة جهاز التبريد الصاخب؟
عمر البطارية الطويل والتشغيل الموثوق به هي العوامل الرئيسية لتقييم جودة التبريد التجميلي.مع MTTF (متوسط الوقت إلى الفشل) يصل إلى 10،000 ساعة لتلبية متطلبات التشغيل المستمر على مدار الساعة.
