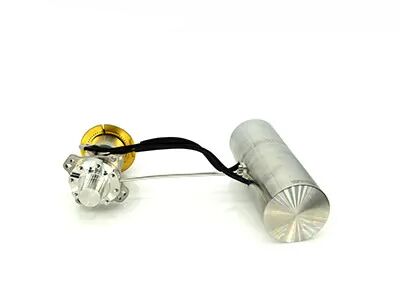

كاشف MWIR بالأشعة تحت الحمراء مبرد 15μM 640x512 لنظام تحسين رؤية الطيران
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M MWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/12 ميكرومتر | NETD | ≤17mK (F2); ≤17mK (F2) ؛ ≤18mK (F4) ≤18 م ك (F4) |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميغاواط | درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| إبراز | كاشف الأشعة تحت الحمراء مبرد 15uM,كاشف الأشعة تحت الحمراء MWIR مبرد,كاشف الأشعة تحت الحمراء المبرد MWIR الرحلة |
||
منتوج وصف
15μM 640x512 كاشف الأشعة تحت الحمراء MWIR مبرد لنظام المراقبة عن بعد
وصف المنتج
C615M MWIR هو أحد كاشفات الأشعة تحت الحمراء المبردة HgCdTe/MCT التي طورتها SensorMicro. إنه يتمتع بالمواصفات الأكثر شيوعًا 640x512/15μm لجميع التطبيقات الممكنة تقريبًا مثل نظام المراقبة بعيد المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات كشف تسرب الغاز، إلخ.
يتوافق C615M RS058 مع معظم منتجات Scorpio الرئيسية عند تكوينه مع مبرد stirling مدمج RS058. تصميم الدورق، وأبعاد المبرد، والواجهة الميكانيكية/الكهربائية هي نفسها تقريبًا بحيث يحتاج مجمّعو الكاميرات فقط إلى إخراج نظيرهم القديم المعيب وتوصيل C615M RS058 القابل للتبديل بسهولة لمزيد من التكوين الداخلي.
الميزات الرئيسية
- الدقة: 640x512
- حجم البكسل: 15μm
- حساسية عالية
- تصميم مضغوط
- خفيف الوزن
- استهلاك منخفض للطاقة
مواصفات المنتج
| الموديل | C615M MW |
| المادة | MCT |
| الدقة | 640x512 |
| درجة البكسل | 15μm |
| النطاق الطيفي | 3.7μm～4.8μm MW |
| وضع التشغيل | لقطة، وضع تكامل ITR/IWR؛ وضع Windows؛ مضاد للإزهار |
| سعة الشحن | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| النطاق الديناميكي | ≥75dB |
| عدد المخرجات | 4؛ ما يصل إلى 10 ميجابكسل/ثانية لكل مخرج |
| NETD | F2: ≤17mK F4: ≤18mK |
| معدل البكسل الفعال | ≥99.5% |
| عدم انتظام الاستجابة | ≤8% |
| نوع المبرد | RS058/RS046 |
| استهلاك الطاقة المستقر | ≤6W@RS058 ≤5W@RS046 |
| الحد الأقصى لاستهلاك الطاقة | ≤12W @ RS058 ≤11W @ RS046 |
| مزود الطاقة | RS058: 24V DC RS046: 32V DC |
| وقت التبريد | ≤6min @ RS058 ≤5min30s @ RS046 |
| الوزن | ≤600g @ RS058 ≤350g @ RS046 |
| الأبعاد (مم) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| درجة حرارة التشغيل | -45°C ~ +71°C |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد، ونظام تحسين الرؤية الجوية، والحمولة متعددة المستشعرات، إلخ.
كاشفات الأشعة تحت الحمراء المبردة وغير المبردة
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
تتوفر كاشفات الأشعة تحت الحمراء المختلفة
كاشفات الأشعة تحت الحمراء المبردة وغير المبردة بتنسيقات مختلفة وحجم البكسل
الإنتاج بالجملة لضمان التسليم السريع
ثلاثة خطوط إنتاج بطاقة إنتاج سنوية تصل إلى ملايين الكاشفات.
الأسئلة الشائعة
1. ما هو استخدام المبرد؟
المبردات هي آلات تحافظ على المستشعرات شديدة البرودة بحيث يمكن التقاط الصور الحرارية في المهام طويلة الأجل. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما عاملان رئيسيان لقياس جودة المبرد. يتمتع مبرد SensorMicro بنطاق درجة حرارة تشغيل واسع وموثوقية ممتازة. وصل متوسط الوقت بين الأعطال (MTTF) إلى 10000 ساعة، مما يلبي متطلبات تشغيل التمهيد على مدار الساعة طوال أيام الأسبوع.
3. ما هو MTTF؟
يقيس MTTF (متوسط الوقت بين الأعطال) موثوقية الجزء. يوضح لك المدة التي يستغرقها الجزء في المتوسط قبل أن يتعطل ويتعين عليك استبداله. على المستوى الأساسي، يخبرك عن جودة الأجزاء التي تشتريها. كلما طالت مدتها، زادت القيمة التي تحصل عليها منها.
