| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512/15 ميكرومتر | NETD | 16mK (F2)؛ 18 م ك (F4) |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميجاوات | درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية |
| إبراز | كاشف الأشعة تحت الحمراء المبرد 640x512 MCT,كاشف الأشعة تحت الحمراء المبرد MWIR 12um,كاشفات الأشعة تحت الحمراء المخصصة MWIR |
||
منتوج وصف
نظرة عامة على المنتج

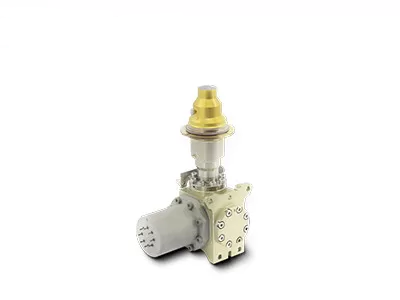

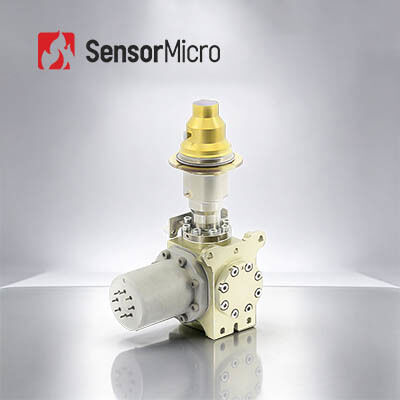

جهاز C615M هو كاشف الأشعة تحت الحمراء متوسط الموجة (MWIR) تم تطويره بواسطة SensorMicro باستخدام تقنية HgCdTe/MCT. يتميز بدقة 640 × 512 وحجم بكسل 15 ميكرومتر، ويوفر تصويرًا حراريًا واضحًا وعالي الجودة. مزود بواجهات قياسية للصناعة ومتوافق مع المبردات RS058 و RS046 و LS734، تم تصميم C615M لتلبية متطلبات العملاء المتنوعة من حيث الوزن الخفيف واستهلاك الطاقة المنخفض والعمر الطويل والموثوقية العالية. مواصفاته الشائعة 640 × 512/15 ميكرومتر تجعله مناسبًا لجميع التطبيقات الممكنة تقريبًا، بما في ذلك أنظمة المراقبة بعيدة المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات الكشف عن تسرب الغاز.
الميزات الرئيسية
تصوير حاد وواضح
- توحيد جيد بمعدل بكسل فعال يزيد عن 99.5٪
- حساسية حرارية عالية
ضمان الإمداد المستمر
- واجهة قياسية قابلة للتبديل
- إنتاج ضخم بجودة متسقة
مصمم لتطبيقات محددة
- طول موجي قابل للتخصيص
- رقم F قابل للتخصيص
- سطح تركيب قابل للتخصيص
- خيارات مبردات متعددة متاحة
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C615M MWIR |
|---|---|
| المادة الحساسة | MCT |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النوافذ؛ مضاد للتوهج |
| سعة الشحنة | 6.36 مليون إلكترون (ITR)، 4.99 مليون إلكترون (IWR) |
| النطاق الديناميكي | ≥75 ديسيبل |
| قناة الإخراج | 4؛ حتى 10 ميجاهرتز لكل مخرج |
| أقصى معدل إطارات | 120 هرتز |
| NETD نموذجي | F2: 16mK F4: 18mK |
| معدل البكسل الفعال | ≥99.76٪ |
| عدم انتظام الاستجابة | ≤8٪ |
| مبرد قابل للتكوين | RS058 | RS046 | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤6 واط | ≤5 واط | ≤10 واط |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤12 واط | ≤11 واط | ≤45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 32 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤6 دقائق | ≤5 دقائق و 30 ثانية | ≤4 دقائق |
| أقصى حجم (مم) | 145 × 58.5 × 71 | 120 × 46.5 × 81.5 | الضاغط: Φ46 × 122؛ المبرد: Φ40 × 114 |
| الوزن (جم) | ≤600 | ≤350 | ≤1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد C615M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي.
نقاط قوتنا
- محفظة منتجات متنوعة
- خبرة فنية عميقة
- التحقق الصارم من الموثوقية لضمان الجودة
- التركيز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
- دعم فني احترافي وخدمات تطوير مشتركة
من نحن
SensorMicro هي شركة رائدة عالميًا في تصنيع وتوفير خدمات كواشف الأشعة تحت الحمراء. نحن ملتزمون بتزويد العملاء في جميع أنحاء العالم بكواشف تصوير حراري غير مبردة ومبردة عالية الأداء، مدعومة بخبرتنا التطبيقية المهنية الواسعة.
أسئلة متكررة
1. ما هو استخدام المبرد؟
المبردات هي آلات تحافظ على برودة المستشعرات بشكل كبير حتى يمكن التقاط الصور الحرارية أثناء المهام الطويلة. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية المستخدمة لقياس جودة المبرد؟
يعد عمر البطارية الطويل والتشغيل الموثوق به من العوامل الرئيسية المستخدمة لقياس جودة المبرد. توفر مبردات SensorMicro نطاقًا واسعًا لدرجة حرارة التشغيل وموثوقية ممتازة. لقد وصل متوسط وقت الفشل (MTTF) الخاص بها إلى 10000 ساعة، مما يلبي متطلبات التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
3. ما هو MTTF؟
يقيس MTTF (متوسط وقت الفشل) موثوقية الجزء. يشير إلى متوسط المدة التي يدومها الجزء قبل أن يتعطل ويحتاج إلى استبداله. على مستوى أساسي، يخبرك بجودة الأجزاء التي تشتريها - كلما طالت مدة استمرارها، زادت القيمة التي تحصل عليها منها.
