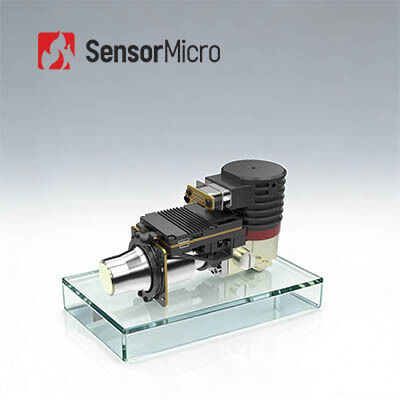

وحدة تصوير الغاز البصري MWIR بعدسة 23 مم، مبردة بالأشعة تحت الحمراء بدقة 320x256/30 ميكرومتر للتطبيقات الصناعية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS; Reach |
| رقم الموديل | LFM330Z5 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مقاس | 142 مم × 58.5 مم × 80 مم | أسلوب | وحدة تبريد الأشعة تحت الحمراء |
|---|---|---|---|
| عدسة اختيارية | 23 ملم/55 ملم | دقة | 320 × 256/30 ميكرومتر |
| NETD | 20 م ك (F3) | النطاق الطيفي | 3.8 ± 0.1 ~ 4.1 ± 0.1 ميكرومتر |
| إبراز | وحدة الأشعة تحت الحمراء المبردة MWIR,وحدة الأشعة تحت الحمراء المبردة بعدسة 23 مم |
||
منتوج وصف
وحدة تصوير الغاز البصري MWIR ذات عدسة 23 مم ووحدة الأشعة تحت الحمراء المبردة
التصوير الحراري المتقدم لتطبيقات المعادن والبتروكيماويات
في البيئات الصناعية المعدنية والبتروكيماوية، تعمل المعدات مثل الأفران وجدران الأفران وأفران التسخين في ظروف احتراق ذات درجة حرارة عالية مع تداخل كبير للهب. تكافح طرق الكشف التقليدية لتوفير مراقبة فعالة للهياكل الداخلية أو ظروف السطح.
تم تصميم وحدة كاميرا الأشعة تحت الحمراء المبردة LFM330Z5 خصيصًا لقياس درجة الحرارة من خلال اللهب. من خلال دمج كاشف الأشعة تحت الحمراء MWIR المبرد 320 × 256 / 30 ميكرومتر، تعرض وحدة التصوير الحراري هذه أهدافًا ذات درجة حرارة عالية في بيئات مكثفة للهب مع قدرات استثنائية لاختراق اللهب.
توفر SensorMicro حلول تكامل التصوير الحراري بالأشعة تحت الحمراء الشاملة، والدعم الفني الاحترافي، وخدمات ما بعد البيع الكاملة لتطبيقات الكشف عن تسرب الغاز. يمكن لمصنعي الكاميرات دمج وحدة الأشعة تحت الحمراء هذه بكفاءة لتصميم أنظمة مخصصة للكشف عن تسرب الغاز.
الميزات الرئيسية
- تصوير غاز واضح مع تكوين بصري عالي الحساسية
- موثوقية عالية للبيئات الصناعية الصعبة
- تكامل سهل يدعم واجهات متعددة وإخراج صورة RAW/YUV
- سيناريوهات تطبيق متعددة الاستخدامات مناسبة للمنصات المحمولة أو المتنقلة أو الثابتة
المواصفات الفنية
| طراز الوحدة | LFM330Z5 |
|---|---|
| الدقة | 320 × 256 |
| حجم البكسل | 30 ميكرومتر |
| الاستجابة الطيفية | 3.8 ± 0.1 ميكرومتر ~ 4.1 ± 0.1 ميكرومتر |
| NETD النموذجي | 20mK (F3) |
| معدل الإطارات | 30 هرتز/60 هرتز |
| الفيديو الرقمي | قياسي: DVP/LVDS/USB2.0 اختياري: Cameralink/USB3.0/GigE/SDI/MIPI/ألياف أحادية الوضع/ألياف متعددة الأوضاع |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق عند 12 فولت |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤10 واط |
| الحجم (مم) | 142 × 58.5 × 80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| البعد البؤري | 23 مم/55 مم |
التطبيقات الصناعية
تمكن نواة كاميرا التصوير الحراري المبردة LFM330Z5 من قياس درجة الحرارة من خلال اللهب في العمليات الصناعية الهامة:
- عمليات تعدين المعادن بما في ذلك صناعة الصلب وصهر الألومنيوم وتكرير النحاس والتي تنطوي على أفران ذات درجة حرارة عالية ومحولات ومغارف
- مصانع البتروكيماويات التي تشغل سخانات كبيرة الحجم ومصلحات ومقسومات ومحارق
- محطات توليد الطاقة التي تعمل بالفحم والغاز والكتلة الحيوية مع أنظمة احتراق اللهب المكثف
خط إنتاجنا
الأسئلة الشائعة
ما هي تطبيقات نواة كاميرا الأشعة تحت الحمراء لتصوير الغاز البصري؟
تحديد درجة الحرارة في الوقت الفعلي للمعادن المنصهرة: اختراق لهب الفرن لقياس توزيع درجة الحرارة لمغارف الصلب أو فوهات الفرن العالي أو أواني صهر الألومنيوم، مما يمنع ارتفاع درجة الحرارة أو التسخين غير المتكافئ الذي يتسبب في عيوب المنتج.
مراقبة الحالة الداخلية للفرن: تصور سلامة بطانات الفرن من خلال اللهب - الكشف عن الشقوق أو التآكل أو النقاط الساخنة في وقت مبكر لمنع تعطل المعدات وتعطيل الإنتاج.
التحكم في عملية الصب المستمر: قياس درجة حرارة سطح السلسلة وواجهة القالب من خلال أغطية اللهب الواقية لتحسين التبريد وضمان التصلب الموحد.
مراقبة درجة حرارة جدار أنبوب السخان: اختراق أغلفة اللهب لقياس درجات حرارة أنابيب المبادلات الحرارية، ومنع تسرب الوسائط القابلة للاشتعال/المتفجرة.
مراقبة وحدة التكسير التحفيزي: تصور توزيع درجة الحرارة لأسرة المجدد من خلال لهب الاحتراق لضمان كفاءة تجديد المحفزات المثلى.
التحكم في انبعاثات المحارق والاحتراق: قياس درجات حرارة غرفة الحرق من خلال اللهب لتحسين نسب الوقود الهوائي وضمان الامتثال التنظيمي.
مراقبة الحالة الداخلية للفرن: تصور سلامة بطانات الفرن من خلال اللهب - الكشف عن الشقوق أو التآكل أو النقاط الساخنة في وقت مبكر لمنع تعطل المعدات وتعطيل الإنتاج.
التحكم في عملية الصب المستمر: قياس درجة حرارة سطح السلسلة وواجهة القالب من خلال أغطية اللهب الواقية لتحسين التبريد وضمان التصلب الموحد.
مراقبة درجة حرارة جدار أنبوب السخان: اختراق أغلفة اللهب لقياس درجات حرارة أنابيب المبادلات الحرارية، ومنع تسرب الوسائط القابلة للاشتعال/المتفجرة.
مراقبة وحدة التكسير التحفيزي: تصور توزيع درجة الحرارة لأسرة المجدد من خلال لهب الاحتراق لضمان كفاءة تجديد المحفزات المثلى.
التحكم في انبعاثات المحارق والاحتراق: قياس درجات حرارة غرفة الحرق من خلال اللهب لتحسين نسب الوقود الهوائي وضمان الامتثال التنظيمي.
