كاميرا OGI لتصوير الغازات الضوئية مع اتصال RS422

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل غاز 330
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دور كشف تسرب الغاز مبرد تبريد RS058
دقة الكاشف 320 × 256 حجم بكسل 30 ميكرومتر
NETD ≤15mK النطاق الطيفي 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر
تسليط الضوء

كاميرا تصوير الغاز البصري RS422

,

كاميرا RoHS لتصوير الغاز البصري

,

كاميرا OGI 30um

اترك رسالة
منتوج وصف

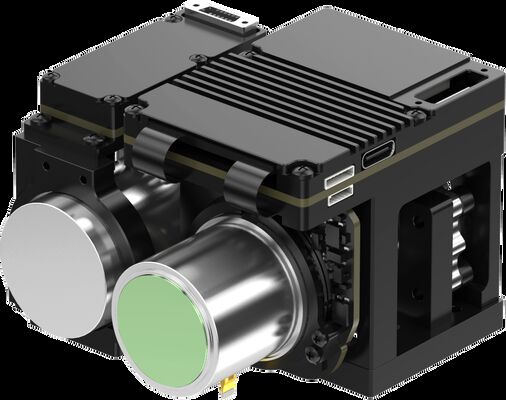

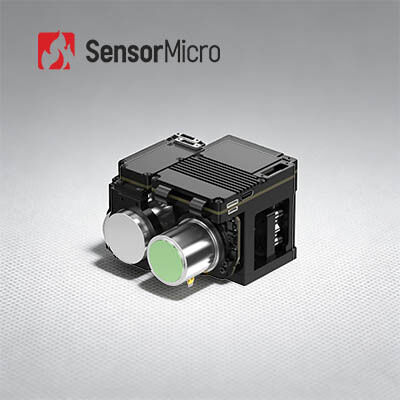

وحدة تبريد الأشعة تحت الحمراء GAS330



كاميرا OGI لتصوير الغازات الضوئية مع اتصال RS422



وصف المنتج



التصوير الضوئي للغازات (OGI) هي تقنية تصوير حراري مبتكرة تستخدم كاميرات الأشعة تحت الحمراء عالية الحساسية للكشف عن الانبعاثات الدقيقة المتسربة للغازات الصناعية.



يمكن لكاميرا تصوير الغاز البصري المبرد GAS330 اكتشاف تسربات الغاز التي تشكل خطورة على صحة الإنسان والبيئة من خلال تصورها.تحتوي وحدة الكاميرا الحرارية هذه على كاشف الأشعة تحت الحمراء المبرد ، ودقة وضوح 320x256 ، وحجم piexl عند 30 ميكرومتر ونطاق طيفي من 3.2 ~ 3.5 ميكرومتر.



باستخدام وحدة الكاميرا الحرارية GAS330 ، يتم تحقيق الكشف عن عدم الاتصال بحيث يمكن ضمان سلامة المفتشين ، وتحسين الجودة والكفاءة مع توفير التكاليف.



الخصائص الرئيسية



- الدقة: 320x256

- مسافة البكسل: 30 ميكرومتر

- NETD≤15mK ، حساسية عالية

- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر

- الطول الموجي للتخصيص بناءً على متطلبات مختلفة

- تتكامل مع واجهة DVP / CameraLink بسهولة



مواصفات المنتج



نموذج غاز 330
أداء كاشف الأشعة تحت الحمراء
القرار 320 × 256
مساحة وحدة الصورة 30 ميكرومتر
المبرد RS058
النطاق الطيفي 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW
وقت التبريد (20 درجة مئوية) ≤ 8 دقيقة
NETD (20 درجة مئوية) ≤15mK
معالجة الصورة
معدل الإطار 30 هرتز
وضع يعتم خطي / مدرج تكراري / مختلط
تقريب رقمي × 1 / × 2 / × 4
اتجاه الصورة أفقيًا / رأسيًا / قطريًا
خوارزمية الصورة NUC / AGC / IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية J30JZ 25 دبوس
فيديو تمثيلي صديق
فيديو رقمية 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت
مزامنة خارجية المزامنة الخارجية للإطار: مستوى RS422
الاتصالات RS422 ، 115200 بت في الثانية
مزود الطاقة 20 ~ 28 فولت تيار مستمر
استهلاك طاقة مستقر 12 واط
الأبعاد (مم) 155 × 67 × 80
وزن ≤ 900 جرام
درجة حرارة التشغيل -40 درجة مئوية ~ + 60 درجة مئوية
حجم الاهتزاز الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB
الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما
عدسة بصرية
عدسة اختيارية التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5



تطبيقات صناعية



تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.



حول تكنولوجيا الاستشعار العالمية



كاميرا OGI لتصوير الغازات الضوئية مع اتصال RS422 0



أسئلة وأجوبة



1. مزايا التصوير البصري بالغاز

توفير الوقت والفعالية: دعم الكشف في الوقت الفعلي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
سهل التحليل: تصوير بديهي ، تخزين فوري ، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد

2 ، مبدأ العمل لتصوير الغاز البصري

التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.

بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة ، سوف يتسبب اختلاف الأشعة تحت الحمراء بين الغاز والخلفية.

لا يتلقى كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج إلا نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراء ، ويمكنه تحويل الغاز إلى صور الأشعة تحت الحمراء المرئية من خلال اختلاف الإشعاع بين الغاز والخلفية.
