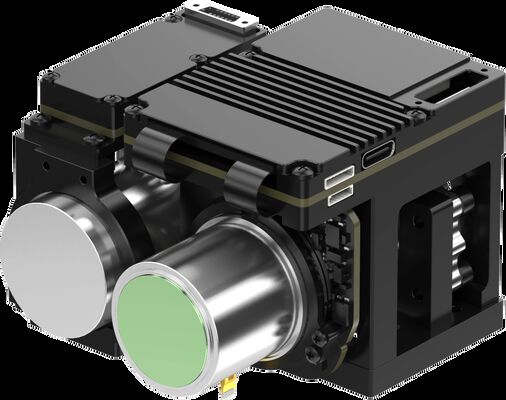

وحدة كاميرا الأشعة تحت الحمراء المبردة MWIR لاكتشاف تسرب الغاز غير المتصل
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 320 × 256/30 ميكرومتر | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
|---|---|---|---|
| NETD | ≤15mK | معدل الإطار | 30 هرتز |
| حجم المنتج | 155x67x80 ملم | وزن المنتج | ≤ 900 جرام |
| تسليط الضوء | وحدة الكاميرا بالأشعة تحت الحمراء المبردة MWIR,وكاميرا الأشعة تحت الحمراء MWIR التي لا تلامس,وكاميرا الأشعة تحت الحمراء للكشف عن تسرب الغاز MWIR |
||
منتوج وصف
GST GAS330 لاكتشاف تسرب الغاز
وحدة الكاميرا بالأشعة تحت الحمراء المبردة MWIR لاكتشاف تسرب الغاز غير المتصل
وصف المنتج
GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لاكتشاف تسرب الغاز.هو - هييمكن الكشف عنها تلقائيًاتسرب الغازات من العديد من الغازات الصناعية في بضع ثوانبدقة وأمان دون الحاجة إلى إغلاق أي أنظمة.
تستخدم كاميرا كشف تسرب الغاز بالأشعة تحت الحمراء GAS330 كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30μm.يتميز بمزايا قياس عدم الاتصال في المناطق الخطرة أو المناطق التي يصعب الوصول إليها ، وذلك لضمان سلامة أفراد التفتيش.
باستخدام تقنية التصوير الحراري بالأشعة تحت الحمراء في صناعة البتروكيماويات ، يمكن ضمان سلامة الإنتاج والإشراف على حماية البيئة وتوفير التكاليف.
الخصائص الرئيسية
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
مواصفات المنتج
| نموذج | غاز 330 |
| أداء كاشف الأشعة تحت الحمراء | |
| القرار | 320 × 256 |
| مساحة وحدة الصورة | 30 ميكرومتر |
| المبرد | RS058 |
| النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW |
| وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
| NETD (20 درجة مئوية) | ≤15mK |
| معالجة الصورة | |
| معدل الإطار | 30 هرتز |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | × 1 / × 2 / × 4 |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | J30JZ 25 دبوس |
| فيديو تمثيلي | صديق |
| فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
| مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
| الاتصالات | RS422 ، 115200 بت في الثانية |
| مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
| استهلاك طاقة مستقر | 12 واط |
| الأبعاد (مم) | 155 × 67 × 80 |
| وزن | ≤ 900 جرام |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
| حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
| عدسة بصرية | |
| عدسة اختيارية | التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5 |
تطبيقات صناعية
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
يشيد من العملاء
أسئلة وأجوبة
1. مزايا التصوير البصري بالغاز
توفير الوقت والفعالية: دعم الكشف في الوقت الفعلي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
سهل التحليل: تصوير بديهي ، تخزين فوري ، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد
2 ، مبدأ العمل لتصوير الغاز البصري
التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة ، سوف يتسبب اختلاف الأشعة تحت الحمراء بين الغاز والخلفية.
لا يتلقى كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج إلا نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراء ، ويمكنه تحويل الغاز إلى صور الأشعة تحت الحمراء المرئية من خلال اختلاف الإشعاع بين الغاز والخلفية.
