MCT التصوير الحراري المبرد MWIR كاشف الأشعة تحت الحمراء منتصف الموجة 128x128 / 25μM
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 128 × 128 | NETD | ＜ 20 مليون ك |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | حجم بكسل | 25 ميكرومتر |
| تسليط الضوء | كاشف الأشعة تحت الحمراء للتصوير الحراري MWIR,كاشف الأشعة تحت الحمراء MWIR المبرد MCT,كاشفات الأشعة تحت الحمراء المبردة في منتصف الموجة |
||
منتوج وصف

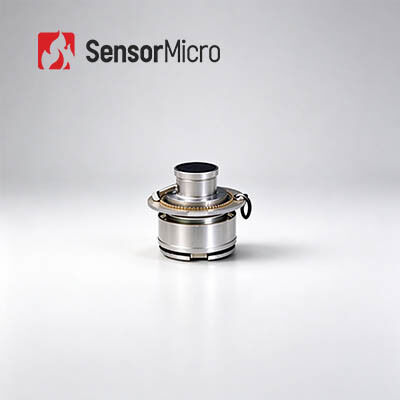

كاشف الأشعة تحت الحمراء المبرد C125M MWIR
كاشف الأشعة تحت الحمراء المبرد Mid Wave FPA 128x128 / 25μm MCT بواسطة GST
وصف المنتج
C125M MWIR هو كاشف تصوير حراري مبرد.مدمجًا مع 128X128 IDDCA الذي لا يحتاج إلى صيانة ومبرد Joule Thomson مصغر.
يفي الموديل C125M MWIR تمامًا بمتطلبات التصوير الحراري ووقت التبريد القصير جدًا لضمان الكفاءة.
الخصائص الرئيسية
• الدقة: 128x128
• حجم البكسل: 25 ميكرومتر
• حساسية عالية
- تصميم مضغوط
- وزن خفيف
• خنق التبريد ، بدء التشغيل السريع
• حجم صغير وخفيف الوزن وهيكل مدمج
• لا اهتزاز
• لا يوجد تداخل كهرومغناطيسي
مواصفات المنتج
| نموذج | C125M MWIR | |
| المواد الحساسة | HgCdTe / MCT | |
| القرار | 128 × 128 | |
| حجم بكسل | 25 ميكرومتر | |
| النطاق الطيفي | 3.7μm ± 0.2μm ～ 4.8μm ± 0.2μm | |
| نمط العمل | لمحة؛وضع التكاملمكافحة التفتح | |
| قدرة الشحن | 24Me- / 8Me- | |
| النطاق الديناميكي | ≥80 ديسيبل | |
| عدد المخرجات | غير مرتبطة؛تصل إلى 6.5 ميجا هرتز | |
| المبرد | JF428 | JF618 |
| NETD النموذجي | 10 م ك (F1.5) | 10 م ك (F2) |
| معدل البكسل الفعال | ≥99.5٪ | ≥99.5٪ |
| عدم انتظام الاستجابة | ≤5٪ | ≤5٪ |
| وقت التبريد (20 ℃) | ≤5 ث (50 ميجا باسكال ، أر ، 20 درجة) | ≤20 ثانية (50 ميجا باسكال ، أر ، 20 درجة) |
| الحجم الأقصى (مم) | Φ35 × 48.5 | Φ35 × 42.5 |
| وزن | ≤ 100 جرام | ≤90 جرام |
| درجة حرارة التشغيل | -45 ℃ ～ + 71 ℃ | -45 ℃ ～ + 71 ℃ |
ملف الشركة
أسئلة وأجوبة
1. مزايا التصوير البصري بالغاز
توفير الوقت والفعالية: دعم الكشف في الوقت الفعلي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
سهل التحليل: تصوير بديهي ، تخزين فوري ، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد
2 ، مبدأ العمل لتصوير الغاز البصري
التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة ، سوف يتسبب اختلاف الأشعة تحت الحمراء بين الغاز والخلفية.
لا يتلقى كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج إلا نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراء ، ويمكنه تحويل الغاز إلى صور الأشعة تحت الحمراء المرئية من خلال اختلاف الإشعاع بين الغاز والخلفية.
