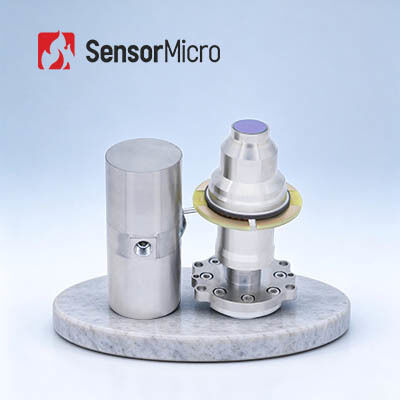

كاشف الأشعة تحت الحمراء المبرد MWIR المدمج 1280x1024 7.5μm لنظم كاشف الأشعة تحت الحمراء الساخنة عالية الدقة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1207H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | درجة البكسل | 7.5 ميكرومتر |
|---|---|---|---|
| استهلاك طاقة مستقر | ≥3 واط | حساسية عالية | صافي 25 مللي ك |
| النطاق الطيفي | 3.7~4.8μm (MW); 3.7 ~ 4.8 ميكرومتر (ميغاواط) ؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) | الوزن (ز) | ≥235 جرام |
| إبراز | كاشف الأشعة تحت الحمراء LWIR EO IR Systems,كاشف الأشعة تحت الحمراء المبرد C615S LWIR,كاشف الأشعة تحت الحمراء بدقة 640 × 512 |
||
منتوج وصف
وصف المنتج
يتميز كاشف الأشعة تحت الحمراء المبرد C1207H HOT بمصفوفة بؤرية بدقة 1280 × 1024 ميجابكسل وبكسل رائد في الصناعة بحجم 7.5 ميكرومتر. يوفر أربعة أضعاف حجم البكسل للكاشفات التقليدية بدقة 640 × 512 عبر نفس منطقة الهدف، مما يكشف عن تفاصيل صور أكبر. تم تجميع التصوير عالي الدقة في شكل مدمج. بالاستفادة من أحدث تقنيات المبردات الخطية، يقوم الكاشف بتشغيل مستواه البؤري عند 150 كلفن مع الحفاظ على جودة تصوير متسقة. تضعه خصائص SWaP الرائعة ككاشف أشعة تحت حمراء مثالي للمهام التي تتطلب اكتشافًا قويًا بعيد المدى والتعرف على التفاصيل عالية الدقة.
الميزات الرئيسية
دقة الميجابكسل، حجم بكسل صغير للغاية
- تصوير عالي الدقة بدقة 1280 × 1024 ميجابكسل لمجال رؤية واسع
- يوفر حجم البكسل الصغير للغاية 7.5 ميكرومتر دقة مكانية عالية ومدى اكتشاف ممتد
تصميم مدمج يوفر المزيد من المساحة
- أصغر وأخف وزناً
- استهلاك طاقة ثابت يصل إلى 3 واط
تشغيل موثوق ومستقر
- متوسط الوقت بين الأعطال (MTTF) يصل إلى 20,000 ساعة
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C1207H HOT MWIR |
|---|---|
| المادة الحساسة | T2SL |
| الدقة | 1280 × 1024 |
| حجم البكسل | 7.5 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD النموذجي | 25mK |
| معدل الإطارات الأقصى | 50 هرتز |
| معدل البكسل الفعال | ≥ 99.5% |
| عدم انتظام الاستجابة | ≤ 8% |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| المبرد | LS711H |
| وقت التبريد (23 درجة مئوية) | ≤ 3 دقائق |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤ 12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 3 واط |
| الحجم (مم) | المبرد: φ26 × 55.8 ديوار: 33 × 37.5 × 70 |
| الوزن (جم) | ≤ 235 |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد C1207H MWIR على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة.
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الرئيسيين.
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقية مبتكرة للأشعة تحت الحمراء بشكل مشترك.
الأسئلة الشائعة
1. مزايا التصوير البصري للغازات
- توفير الوقت والكفاءة: يدعم الكشف في الوقت الفعلي على نطاق واسع، وتحديد مواقع التسرب بسرعة، ولا حاجة إلى مقاطعة الإنتاج.
- الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير تلامسي غير إتلافي، بدون مصدر إشعاع إضافي.
- سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح.
- فحص متعدد الوظائف: يمكن اكتشاف مجموعة متنوعة من الغازات، مع وظيفة قياس درجة الحرارة عن بعد ممتازة.
2. مبدأ عمل التصوير البصري للغازات
التصوير البصري للغازات هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء عند أطوال موجية محددة، سيحدث اختلاف في الإشعاع تحت الأحمر بين الغاز والخلفية.
كاشف الأشعة تحت الحمراء لتسرب الغاز المزود بمرشح نطاق ضيق مدمج يستقبل فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز، ويمكنه تحويل الغاز إلى صور مرئية للأشعة تحت الحمراء من خلال اختلاف الإشعاع بين الغاز والخلفية.
