| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615S |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | درجة البكسل | 15 ميكرومتر |
|---|---|---|---|
| استهلاك طاقة مستقر | ≤8W | الأعلى. معدل الإطار | 220Hz |
| النطاق الطيفي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm | مقاس | 142x58.5x71 ملم |
| إبراز | كاشف الأشعة تحت الحمراء LWIR المتكامل,640x512 كاشف LWIR مبرد,كاشف الأشعة تحت الحمراء LWIR المبرد 15uM |
||
منتوج وصف
نظرة عامة على المنتج

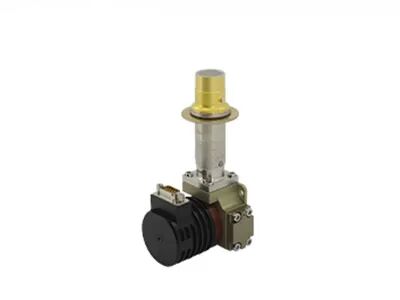

كاشف الأشعة تحت الحمراء المبرد T2SL 640×512 / 15 ميكرومتر LWIR مع تجميع مبرد داخلي
تجميع المبرد المبرد C615S LWIR هو أحد كواشف الأشعة تحت الحمراء المبردة T2SL التي طورتها SensorMicro. إنه تجميع مبرد كاشف (IDCA) من نوع Superlattice من النوع الثاني (T2SL) بدقة 640×512 / 15 ميكرومتر، مصمم لشبكات الأشعة تحت الحمراء الطويلة الموجة (LWIR) عالية الأداء من 7.7 إلى 9.4 ميكرومتر.
مع دقة 640×512 وحجم بكسل مخفض يبلغ 15 ميكرومتر، يوفر C615S صورًا واضحة وأداءً فائقًا. يتميز بتقنية متقدمة، وكفاءة كمومية عالية، ومعدل إطارات مرتفع، وحساسية عالية، وضوضاء منخفضة، وعدم تجانس ممتاز.
ككاشف LWIR مبرد، فإنه يعمل بشكل موثوق في مناخات الرمال أو الغبار ولا يتأثر بوميض ضوء الشمس أو اللهب عالي الحرارة.
الميزات الرئيسية
الكشف عن الموجات الطويلة، محصن ضد التداخل
- قدرة اختراق قوية في الرمال والغبار، قابلة للتكيف مع البيئات المعقدة
- غير متأثر بالوهج في ضوء الشمس الساطع أو على أسطح الماء
- قدرة محسنة على اكتشاف الأجسام ذات درجة الحرارة المنخفضة
تقنية T2SL لقيادة اتجاهات الصناعة
- كفاءة كمومية أعلى مع حساسية فائقة
- ضوضاء منخفضة وعدم تجانس ممتاز
تنوع عالي، إمداد مستقر
- رقم بؤري قابل للتخصيص
- جودة متسقة في الإنتاج الضخم
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C615S LWIR |
|---|---|
| المادة الحساسة | T2SL |
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر ± 0.2 ميكرومتر ~ 9.4 ميكرومتر ± 0.3 ميكرومتر |
| وضع التشغيل | لقطة؛ أوضاع التكامل ITR / المتشابك والدمج؛ وضع النوافذ؛ منع التوهج |
| سعة الشحنة | ITR: 12.22 ميغا إلكترون فولت / 6.67 ميغا إلكترون فولت المتشابك والدمج: 24.44 ميغا إلكترون فولت / 13.33 ميغا إلكترون فولت |
| النطاق الديناميكي | ITR: ≥ 76 ديسيبل المتشابك والدمج: ≥ 77 ديسيبل |
| قناة الإخراج | 4؛ تصل إلى 22.5 ميغاهرتز لكل مخرج |
| الحد الأقصى لمعدل الإطارات | 220 هرتز |
| NETD نموذجي | 25 ملي كلفن (F2 ITR) 22 ملي كلفن (F2 المتشابك والدمج) |
| معدل البكسل الفعال | ≥ 99.5% |
| عدم تجانس الاستجابة | ≤ 8% |
| مبرد قابل للتكوين | RS058F |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 8 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 20 واط |
| مزود الطاقة | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 5 دقائق و 30 ثانية |
| الحد الأقصى للحجم (مم) | 148 × 58.5 × 71 |
| الوزن (جم) | ≤ 570 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد C615S LWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي.
خدمة موحدة
- وثائق كاملة: أدلة المنتج، وأدلة الإعداد، ومراجع الاختيار - ابدأ دون تخمين.
- مساعدة التطوير والاختبار: اختبار العينات المتكامل، وتقييم الأداء، والتحقق من المعلمات بسهولة.
- مجموعة أدوات مطور متقدمة: حزم تطوير البرامج (SDKs)، وواجهات برمجة التطبيقات (APIs)، والخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
- دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع مع استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
- الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
أسئلة وأجوبة
1. ما هي مزايا التصوير البصري للغازات؟
- توفير الوقت والكفاءة: يدعم الكشف في الوقت الفعلي على نطاق واسع وتحديد مواقع التسرب السريع دون مقاطعة الإنتاج.
- الكشف عن بعد: يبقي المشغلين بعيدًا عن المناطق الخطرة والمعقدة؛ اختبار غير تلامسي وغير إتلافي دون مصدر إشعاع إضافي.
- سهولة التحليل: تصوير بديهي، تخزين فوري، وتحليل مريح.
- فحص متعدد الوظائف: يكشف عن مجموعة متنوعة من الغازات ويتضمن وظيفة ممتازة لقياس درجة الحرارة عن بعد.
2. ما هو مبدأ عمل التصوير البصري للغازات؟
التصوير البصري للغازات هو نوع من تقنية الأشعة تحت الحمراء يجعل الغازات الصناعية غير المرئية مرئية.
بعد امتصاص الأشعة تحت الحمراء عند أطوال موجية محددة، ينشأ فرق في الإشعاع بين الغاز والخلفية.
كاشف الأشعة تحت الحمراء لتحديد تسرب الغاز، مع مرشحه الضيق النطاق المدمج، يستقبل فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز ويحول الغاز إلى صورة أشعة تحت حمراء مرئية من خلال فرق الإشعاع بين الغاز والخلفية.
