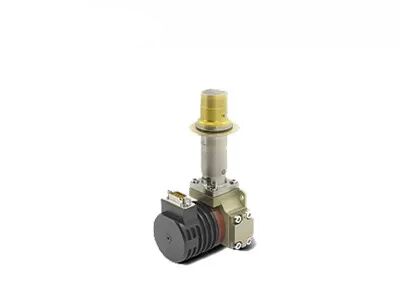

كاشف الأشعة تحت الحمراء المبرد بالتبريد MWIR 15μM 640x512 للحمولة الصافية متعددة المستشعرات
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M MWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/12 ميكرومتر | NETD | ≤17mK (F2); ≤17mK (F2) ؛ ≤18mK (F4) ≤18 م ك (F4) |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميغاواط | درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| إبراز | كاشف الأشعة تحت الحمراء المبرد بالتبريد MWIR,كاشف الأشعة تحت الحمراء المبرد 640x512 MWIR,كاشف الأشعة تحت الحمراء المبردة 640x512 |
||
منتوج وصف
كاشف الأشعة تحت الحمراء MWIR المبرد 15μM 640x512 لنظام المراقبة عن بعد
وصف المنتج
كونه أحد كاشفات الأشعة تحت الحمراء المبردة HgCdTe/MCT التي طورتها SensorMicro. C615M عبارة عن كاشف أشعة تحت حمراء متوسط الموجة بدقة 640×512، وحجم بكسل 15μm، يعتمد على تقنية MCT والتي يمكن أن تعرض صورًا واضحة. تم تجهيز C615M بواجهات قياسية صناعية ومبردات RS058/RS046/LS734، وهو مصمم لتلبية متطلبات العملاء المختلفة من حيث الوزن الخفيف، وانخفاض استهلاك الطاقة، والعمر الطويل، والموثوقية العالية. إنه يتمتع بمواصفات 640x512/15μm الأكثر شيوعًا لجميع التطبيقات الممكنة تقريبًا مثل نظام المراقبة بعيد المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات كشف تسرب الغاز وما إلى ذلك.
يمكن استبدال C615M RS058 بمعظم منتجات Scorpio المماثلة عند تكوينها مع مبرد stirling مدمج RS058. تصميم الـ dewar، وأبعاد المبرد، والواجهة الميكانيكية/الكهربائية هي نفسها تقريبًا بحيث يحتاج مجمّعو الكاميرات فقط إلى إخراج نظيرهم القديم المعيب وتوصيل C615M RS058 القابل للتبديل بسهولة لمزيد من التكوين الداخلي.
يمكن استخدامه على نطاق واسع في العديد من التطبيقات المتطورة، مثل نظام الاستطلاع المحمول، ونظام المراقبة عن بعد، ونظام البحث والتتبع، ونظام رؤية الطيران المحسن، والحمولة الكهروضوئية وما إلى ذلك.
الميزات الرئيسية
تصوير واضح وحاد
• تجانس جيد، معدل بكسل فعال＞99.5%
• حساسية حرارية عالية
توريد مستمر مضمون
• واجهة قياسية قابلة للتبديل
• الإنتاج الضخم، اتساق جيد
مصمم لتطبيقات محددة
• يمكن تخصيص الطول الموجي
• يمكن تخصيص رقم F
• يمكن تخصيص سطح التركيب
• يتوفر مبردات متعددة
مواصفات المنتج
| الموديل | C615M MW |
| المادة | MCT |
| الدقة | 640x512 |
| درجة البكسل | 15μm |
| النطاق الطيفي | 3.7μm～4.8μm MW |
| وضع التشغيل | لقطة، وضع تكامل ITR/IWR؛ وضع Windows؛ مضاد للإزهار |
| سعة الشحن | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| النطاق الديناميكي | ≥75dB |
| عدد المخرجات | 4؛ ما يصل إلى 10 ميجابكسل/ثانية لكل مخرج |
| NETD | F2: ≤17mK F4: ≤18mK |
| معدل البكسل الفعال | ≥99.5% |
| عدم تجانس الاستجابة | ≤8% |
| نوع المبرد | RS058/RS046 |
| استهلاك الطاقة المستمر | ≤6W@RS058 ≤5W@RS046 |
| الحد الأقصى لاستهلاك الطاقة | ≤12W @ RS058 ≤11W @ RS046 |
| مزود الطاقة | RS058: 24V DC RS046: 32V DC |
| وقت التبريد | ≤6min @ RS058 ≤5min30s @ RS046 |
| الوزن | ≤600g @ RS058 ≤350g @ RS046 |
| الأبعاد (مم) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| درجة حرارة التشغيل | -45°C ~ +71°C |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد، ونظام تحسين رؤية الطيران، والحمولة متعددة المستشعرات وما إلى ذلك.
خط إنتاجنا
تقنيات كاشف الأشعة تحت الحمراء الداخلية
كاشفات الأشعة تحت الحمراء غير المبردة VOx مقاس 8 بوصات 0.11μm
كاشفات الأشعة تحت الحمراء المبردة MCT مقاس 8 بوصات 0.5μm
كاشفات الأشعة تحت الحمراء المبردة T2SL مقاس 8 بوصات 0.5μm
القدرة الإنتاجية والمزايا
6 ملايين كاشف أشعة تحت حمراء مطور ذاتيًا سنويًا
مرفق تصنيع أشباه الموصلات بمساحة 30000 متر مربع
مساحة غرفة نظيفة تبلغ 20000 متر مربع
حول SensorMicro
SensorMicro هي الشركة الرائدة عالميًا في تصنيع وتقديم خدمات كاشفات الأشعة تحت الحمراء. إنها على استعداد لتزويد العملاء في جميع أنحاء العالم بكاشفات التصوير الحراري المبردة وغير المبردة عالية الأداء ومشاركة خبرتها التطبيقية المهنية.
الأسئلة الشائعة
1. مزايا التصوير البصري للغاز
توفير الوقت والكفاءة: دعم الكشف على نطاق واسع في الوقت الفعلي، وتحديد موقع التسرب بسرعة، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة، واختبار غير مدمر بدون تلامس، بدون مصدر إشعاع إضافي
سهولة التحليل: التصوير البديهي، والتخزين الفوري، والتحليل المريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات، مع وظيفة قياس درجة الحرارة عن بعد الممتازة
2．مبدأ عمل التصوير البصري للغاز
التصوير البصري للغاز هو نوع من تقنيات الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
بعد امتصاص الإشعاع تحت الأحمر بأطوال موجية محددة، سيحدث فرق في الإشعاع تحت الأحمر بين الغاز والخلفية.
يتلقى كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح ضيق النطاق المدمج فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز، ويمكنه تحويل الغاز إلى صور أشعة تحت حمراء مرئية من خلال فرق الإشعاع بين الغاز والخلفية.
