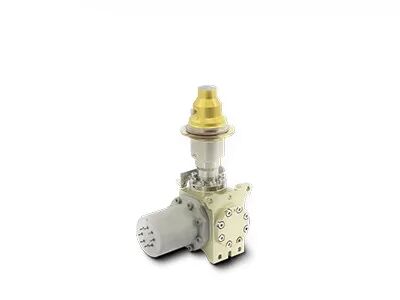

كاشف الأشعة تحت الحمراء 15μM 640x512 MWIR مبرد لنظام المراقبة عن بعد
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M MWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/12 ميكرومتر | NETD | ≤17mK (F2); ≤17mK (F2) ؛ ≤18mK (F4) ≤18 م ك (F4) |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميغاواط | درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| إبراز | كاشف الأشعة تحت الحمراء 640x512 مبرد,كاشف الأشعة تحت الحمراء 15uM مبرد,كاشف الأشعة تحت الحمراء للمراقبة عن بعد MWIR |
||
منتوج وصف
كاشف الأشعة تحت الحمراء 15μm 640x512 MWIR مبرد لنظام المراقبة عن بعد
وصف المنتج
C615M MWIR هو أحد أجهزة الكشف عن الأشعة تحت الحمراء المبردة HgCdTe / MCT التي طورتها SensorMicro.مع أشهر مواصفات 640x512/15μm لجميع التطبيقات الممكنة تقريبا مثل نظام المراقبة بعيدة المدى، أجهزة تصوير حرارية محمولة، كاميرات الكشف عن تسرب الغاز الخ
C615M RS058 قابلة للتبادل مع معظم المنتجات الشائعة مثل Scorpio عندما يتم تكوينها مع RS058 المتكاملة الباردة. and the mechanical/electrical interface are almost the same so that the camera integrators only need to take out their old defective counterpart and connect our interchangeable C615M RS058 easily for further internal configuration.
الخصائص الرئيسية
- الدقة: 640 × 512
- مساحة البكسل: 15 ميكرو مترا
- حساسية عالية
- التصميم المدمج
-خفيف الوزن
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | C615M MW |
| المواد | الـ MCT |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وضع العمل | صورة فورية، وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| قدرة الشحن | 9.1Me-/6.5Me- ((ITR) 7.8Me-/5.2Me- ((IWR) |
| النطاق الديناميكي | ≥75dB |
| عدد المخرجات | 4؛ تصل إلى 10Mpixel/s لكل مخرج |
| NETD | F2: ≤17mK F4: ≤18mK |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| نوع التبريد الصاخب | RS058/RS046 |
| استهلاك طاقة ثابت | ≤6W@RS058 ≤5W@RS046 |
| أقصى استهلاك للطاقة | ≤12 واط @ RS058 ≤11W @ RS046 |
| إمدادات الطاقة | RS058: 24V DC RS046: 32V DC |
| وقت التبريد | ≤6min @ RS058 ≤5min30s @ RS046 |
| الوزن | ≤600g @ RS058 ≤ 350 غرام @ RS046 |
| الأبعاد (ملم) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| درجة حرارة العمل | -45°C ~ +71°C |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبردة بالباردة المكثفة C615M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
أجهزة الكشف عن الأشعة تحت الحمراء المبردة غير المبردة
محفظة منتجات متنوعة
خبرة تقنية عميقة
التحقق الصارم من الموثوقية يضمن ضمان الجودة
تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
1. مزايا التصوير الضوئي للغاز
توفير الوقت وكفاءة: دعم الكشف على نطاق واسع في الوقت الفعلي ، وتحديد موقع التسرب السريع ، لا حاجة لقطع الإنتاج.
الكشف عن المدى الطويل: بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير دمر دون اتصال، بدون مصدر إضافي للإشعاع
سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة قياس درجة الحرارة عن بعد ممتازة
2.مبدأ عمل التصوير الضوئي للغاز
التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكن أن ترى الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء في أطوال موجة محددة، فإن الإشعاع تحت الحمراء سيؤدي إلى فرق بين الغاز والخلفية.
كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج ، يستقبل فقط النطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز ،ويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
