الوحدة الحرارية لتصوير الغاز البصري المبرد MWIR 320x256
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدور | كشف تسرب الغاز | مبرد تبريد | RS058 / RS058I |
---|---|---|---|
دقة الكاشف | 320 × 256 | حجم بكسل | 30 ميكرومتر |
NETD | 10 م ك (F1.5) | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | الوحدة الحرارية MWIR 320x256,الوحدة الحرارية MWIR المبردة,وحدة MWIR لتصوير الغاز |

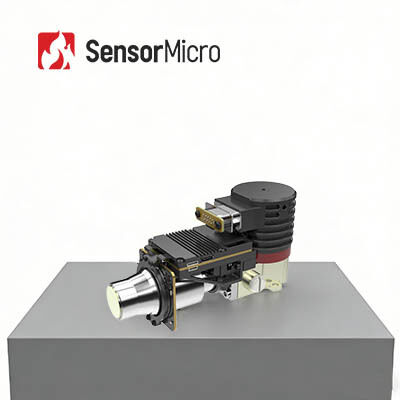

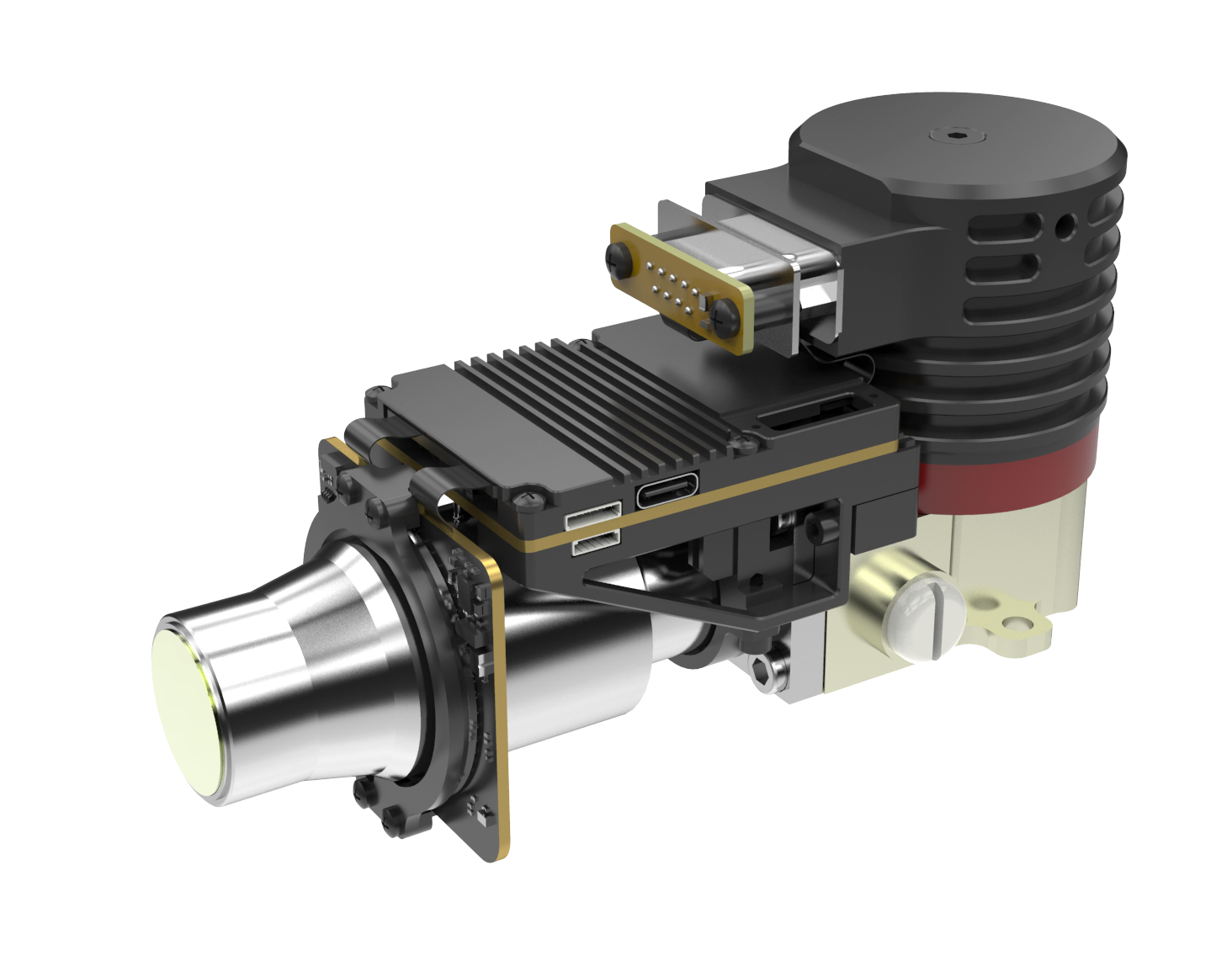

320x256 30μM MWIR وحدة حرارية لتصوير الغاز البصري المبرد لتصور تسربات الغاز
تم تطوير وحدة AD المبردة EYAS330G على أساس كاشف الأشعة تحت الحمراء المبرد C330M-G ومجهزة بدائرة معالجة إشارة عالية الأداء.إنه مسرّع للعملاء الذين يجدون صعوبة في بدء تكامل سريع لنظام التصوير الضوئي للغاز.من خلال استخدام تقنية الأشعة تحت الحمراء ، يمكن الكشف عن تسرب المركبات العضوية المتطايرة غير المرئية (VOCs) بسرعة وفعالية لضمان السلامة في الإنتاج والنقل والمعالجة في شركات البتروكيماويات.
تقصير دورة التطوير
• اعتماد دوائر معالجة الإشارات عالية الأداء لتحقيق تحويل الإشارة التناظرية إلى إشارة رقمية
• دعم امدادات الطاقة 12V للحصول على شهادة واقية من الانفجار
تكامل سهل وسريع
• إخراج واجهة Cameralink 16 بت بيانات RAW ، التحكم في المنفذ التسلسلي
• هيكل متكامل له أبعاد متسقة مع الكاشف
نموذج | EYAS330G | EYAS330G2 |
أداء | ||
القرار | 320 × 256 | |
حجم بكسل | 30 ميكرومتر | |
المبرد | RS058 | RS058I |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
وقت التبريد (25 ℃) | ≤ 6 دقائق و 30 ثانية | ≤7 دقيقة |
NETD النموذجي | 10 م ك (F1.5) | |
نمط العمل | ||
معدل الإطار | 1 ~ 200 هرتز (قابل للتعديل) | |
نمط العمل | لمحة؛وضع تكامل ITR ؛وضع الويندوز؛مكافحة التفتح | |
الخصائص الكهربائية | ||
الواجهة الخارجية القياسية | QSH 60 دبوس | |
فيديو رقمية | إخراج Cameralink: بيانات أولية 16 بت | |
مزامنة خارجية | CC1: المزامنة الخارجية للإطار الداخلي CC2: مزامنة MC الخارجية |
|
الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/-، 9600bps | |
مزود الطاقة | لوحة تصوير القناة الأولى: 5 فولت القناة الأولى المبرد: 24 فولت |
لوحة تصوير القناة الأولى: 5 فولت القناة الأولى مبرد تبريد: 12 فولت |
استهلاك طاقة مستقر | 7 واط | |
الحجم (مم) | 142 × 58.5 × 71 | |
وزن | ≤680 جرام | |
درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
تُستخدم وحدة AD المبردة EYAS330G لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، والإيثان ، والبروبان ، والبيوتان ، والبنتان ، والهكسان ، والهيبتان ، والأوكتان ، والإيثيلين ، والبروبيلين ، والأيزوبرين ، والميثانول ، والإيثانول ، البوتانون والبنزين والتولوين والزيلين وإيثيل بنزين إلخ.
1. مزايا التصوير الضوئي للغاز
توفير الوقت والفعالية: دعم الكشف في الوقت الفعلي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
سهل التحليل: تصوير بديهي ، تخزين فوري ، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد
2. مبدأ العمل للتصوير الغازي البصري
التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة ، سوف يتسبب اختلاف الأشعة تحت الحمراء بين الغاز والخلفية.
لا يتلقى كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج إلا نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراء ، ويمكنه تحويل الغاز إلى صور الأشعة تحت الحمراء المرئية من خلال اختلاف الإشعاع بين الغاز والخلفية.
