23mm Lens MWIR Optical Gas Imaging Camera لتصور تسرب الغاز
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xأسلوب | وحدة تبريد الأشعة تحت الحمراء | القرار | 320 × 256/30 ميكرومتر |
---|---|---|---|
NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
بحجم | 155x67x80 ملم | عدسة اختيارية | تكبير ثابت |
تسليط الضوء | كاميرا تصوير غاز عدسة 23 مم,كاميرا تصوير غاز MWIR 30um,تصور كاميرا MWIR لتسرب الغاز |
23mm Lens MWIR Optical Gas Imaging Camera لتصور تسرب الغاز

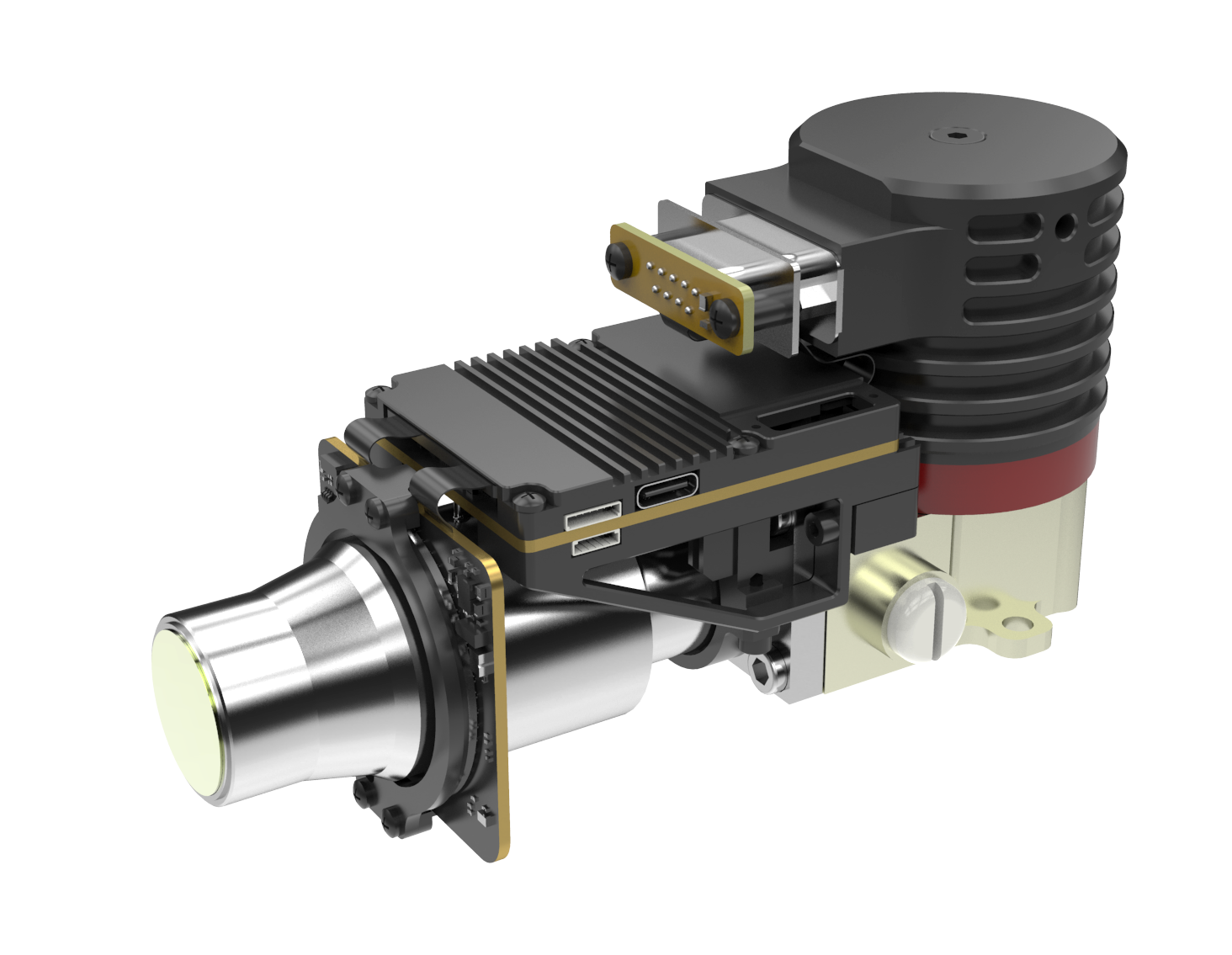

GAS330 عبارة عن وحدة كاميرا تعمل بالأشعة تحت الحمراء مبردة للكشف عن تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT لتصور المركبات العضوية المتطايرة غير المرئية (VOCs) التي لا يمكن رؤيتها بالعين المجردة.
يعتبر تسرب الغاز ، وخاصة المركبات العضوية المتطايرة الضارة ، دائمًا مشكلة خطيرة لا يمكن تجاهلها في إنتاج السلامة.بمجرد أن تتسرب هذه الغازات الضارة ، أو ما هو أسوأ من ذلك ، تسبب انفجارًا ، سيعاني الأشخاص والممتلكات من خسائر فادحة.لذلك ، يجب إيلاء اهتمام كبير لاكتشاف تسرب الغاز.
توفر Global Sensor Technology (GST) للعملاء العديد من حلول تكامل التصوير الحراري بالأشعة تحت الحمراء والدعم الفني الاحترافي ومجموعة كاملة من خدمات ما بعد البيع للكشف عن تسرب الغاز.يمكن لمصنعي الكاميرات دمج وحدة الأشعة تحت الحمراء بسرعة وتصميم كاميرا كشف تسرب الغاز الخاصة بهم بسهولة وكفاءة.
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
نموذج | غاز 330 | GAS330G2 |
أداء | ||
يكتب | وحدة حرارية مبردة MWIR | |
القرار | 320 × 256 | |
حجم بكسل | 30 ميكرومتر | |
المبرد | مبرد ستيرلينغ RS058 | مبرد ستيرلينغ RS058I |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
وقت التبريد (20 ℃) | ≤8 دقيقة @ 25 ± 3 ℃ | |
NETD النموذجي | ≤15mK @ 25 ± 3 ℃ | |
معدل الإطار | 30 هرتز | |
نوع الكشف عن الغاز | الميثان ، الإيثان ، البروبان ، البوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ. | |
معالجة الصورة | ||
التحكم في التصوير | اتجاه الصورة: انعكاس أفقي / عمودي / قطري تقريب رقمي: 1 ~ 10x تقريب مستمر اللون الزائف: ≥8 أنواع تصحيح عدم التماثل خوارزمية الصور المحسنة بالغاز تقليل ضوضاء الصورة تحسين تفاصيل الصورة ضغط النطاق الديناميكي |
|
الخصائص الكهربائية | ||
منفذ كهربائي | منفذ LVDS التسلسلي (بروتوكول CameraLink القياسي) منفذ الاتصال التسلسلي (RS422) منفذ مزامنة خارجي (RS422) منفذ الخادم (RS422) مزود الطاقة |
|
فيديو تمثيلي | صديق | |
فيديو رقمية | 16 بت CameraLink (وضع قاعدة Cameralink) إخراج DVP 16 بت / USB (اختياري) / Gig-E (اختياري) |
|
مراقبة | RS422 ، معدل الباود 115200 | |
مزود الطاقة | 24 فولت تيار مستمر | 12 ± 1 فولت |
استهلاك طاقة مستقر | 12 واط | |
قياس الحرارة | ||
نطاق قياس درجة الحرارة | / | -20 ℃ ~ 400 ℃ |
دقة قياس درجة الحرارة | / | ± 1 ℃ (0 ~ 100 ℃) ، ± 2٪ (> 100 أوم) |
الخصائص البدنية | ||
الحجم (مم) | 155 × 67 × 80 (بدون عدسات وملحقات) | |
وزن | ≤900 جرام (بدون عدسة وملحقات) | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية | -20 ℃ ~ + 50 (تصوير) -40 درجة مئوية + 60 درجة مئوية (التصوير الحراري) |
شهادة مقاومة للانفجار | ||
مستوى مقاوم للانفجار | / | السابق ic IIC T4 Gc |
بصريات | ||
عدسة اختيارية | تكبير ثابت: 23 مم / F1.5 (FOV 23.58 درجة × 18.96 درجة) 55 مم / F1.5 (مجال الرؤية 9.97 درجة × 7.99 درجة) |
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
1. تطبيق كاشف الأشعة تحت الحمراء المبرد LWIR ، MWIR / LWIR ثنائي اللون
في تقنية التصوير الحراري بالأشعة تحت الحمراء ، تتمتع أجهزة الكشف الحراري ذات الموجة الطويلة باختراق قوي عبر الأجواء المتربة ، ولا تتأثر بتأثيرات لمعان الشمس وانعكاسات الضوء.يمكن الحصول على جودة صورة رائعة في بيئات معقدة مختلفة ، مثل قيادة المركبات في الغلاف الجوي المترب ، وأشرعة السفن على الماء بضوء عاكس والطائرات تحلق عبر السحابة.
يجمع كاشف الأشعة تحت الحمراء المبرد ثنائي اللون بين مزايا الكشف عن الموجة المتوسطة والطويلة في مجموعة كاشف الأشعة تحت الحمراء المبردة ، والتي يمكنها في نفس الوقت إجراء تصوير عالي الأداء في نطاقات الموجة المزدوجة ، مما يقلل بشكل كبير من معدل الإنذار الخاطئ.يمكن استخدامه لاكتشاف الخلفيات المعقدة ومراقبة الأهداف المتحركة عالية السرعة.
