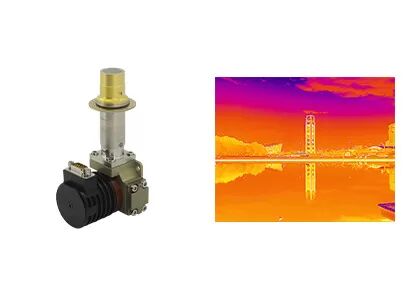

كاشف الأشعة تحت الحمراء LWIR المبرد 640x512 15μm مدمج في أنظمة EO-IR

  • Cooled 640x512 15μm LWIR Infrared Detector Integrated Into EO-IR Systems
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل C615S LWIR
الحد الأدنى لكمية 1 قطعة
الأسعار negotiable
شروط الدفع الاعتماد المستندي، تي/تي
تفاصيل المنتج
دقة 640x512 درجة البكسل 15 ميكرومتر
استهلاك طاقة مستقر ＜ 8 واط حساسية عالية NETD≤25mK
النطاق الطيفي 3.7~4.8μm (MW); 3.7 ~ 4.8 ميكرومتر (ميغاواط) ؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) مقاس 142x58.5x71 ملم
إبراز

كاشف الأشعة تحت الحمراء LWIR 15um

,

كاشف الأشعة تحت الحمراء LWIR 640x512

,

كاشف الأشعة تحت الحمراء المبردة LWIR
اترك رسالة
منتوج وصف

كاشف الأشعة تحت الحمراء المبرد 640x512 / 15μm LWIR متكامل في أنظمة EO-IR

وصف المنتج


تجمع مكبّر التبريد المتكامل C615S LWIR هو واحد من أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL التي طورتها SensorMicro. هو 640x512 / 15μm Type II Superlattice (T2SL) ،مجموعة مكاملة لبرودة الكاشف (IDCA)، مصممة لفرق موجات الأشعة تحت الحمراء الطويلة 7.7 ~ 9.5μm عالية الأداء (LWIR).


مع دقة 640x512 وتخفيض مساحة البكسل إلى 15μm ، يوفر تجمع مكبّل لـ C615S LWIR التجميع البارد للـ dewar صورة واضحة وأداء متفوق.الكفاءة الكمية العالية، معدل إطار عال، حساسية عالية، ضوضاء منخفضة، أفضل عدم توحيد الخ.


كمستشعر LWIR ، يقدم أداءً عالياً في ظل ظروف المناخ الرملي أو الغبار ولن يتأثر بضوء الشمس المتوهج أو أي شعلة ذات درجة حرارة عالية.


الخصائص الرئيسية


- الدقة: 640 × 512

- مساحة البكسل: 15 ميكرو مترا

- حساسية عالية

- تأثير تصوير جيد

- ضجيج منخفض

- أداء مستقر

- غير متساوية ممتازة


مواصفات المنتج


النموذج C615S LWIR
المواد T2SL
القرار 640x512
مساحة البكسل 15um
النطاق الطيفي 7.7 ميكروميتر ‬9.5 ميكروميتر LW
وضع العمل صورة فورية؛ وضع إدماج ITR و Interlace Binning؛ وضع Windows؛ مكافحة الإزهار
قدرة الشحن إيتر: 12.22Me-/6.67Me-
التشابك: 24.44Me-/13.33Me-
النطاق الديناميكي ITR: ≥76dB
التشابك: ≥77dB
قناة الخروج 4؛ تصل إلى 22.5 مبيكسيل/ثانية لكل مخرج
NETD ≤30mK ((F2 ITR)
≤25mK ((F2 التعبئة المتداخلة)
معدل البكسل الفعال ≥99.5%
عدم توحيد الاستجابة ≤ 8%
نوع المبرد RS058
استهلاك طاقة ثابت < 8W
أقصى استهلاك للطاقة < 17 واط
إمدادات الطاقة 24 فولت DC
وقت التبريد <5 دقيقة30 ثانية
الوزن ≤ 600 غرام
الأبعاد (ملم) 148x58.5x71
درجة حرارة العمل -45°C ~ +71°C


التطبيقات الصناعية


يتم استخدام كاشف الأشعة تحت الحمراء المبرد LWIR C615S على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.

كاشف الأشعة تحت الحمراء LWIR المبرد 640x512 15μm مدمج في أنظمة EO-IR 0


محفظة منتجات متنوعة



مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.



مجموعة متنوعة من المنتجات

توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.



أداء ممتاز

صورة واضحة، حجم صغير، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.



التكامل السهل

خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.


الأسئلة الشائعة


1تطبيق جهاز كشف الأشعة تحت الحمراء المبردة بالألوان المزدوجة LWIR، MWIR/LWIR


في تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء ، أجهزة الكشف الحراري ذات الموجات الطويلة لديها اختراق قوي من خلال الغلاف الجوي المتربة ، ولا تتعرض لتأثيرات اللمعان الشمسي وانعكاسات الضوء.يمكن الحصول على جودة صورة ممتازة في مختلف البيئات المعقدة، مثل قيادة المركبات في الغلاف الجوي المتربة، والسفن تبحر على الماء مع الضوء العاكس والطائرات تحلق من خلال السحابة.


كاشف الأشعة تحت الحمراء المبرد باللونين يجمع بين مزايا الكشف عن الموجات المتوسطة والموجات الطويلة في مجموعة واحدة من كاشف الأشعة تحت الحمراء المبرد،والتي يمكن أن تؤدي في وقت واحد تصوير عالي الأداء في نطاقات الموجات المزدوجةويمكن استخدامه للكشف عن الخلفيات المعقدة ومراقبة الأهداف التي تتحرك بسرعة عالية.
