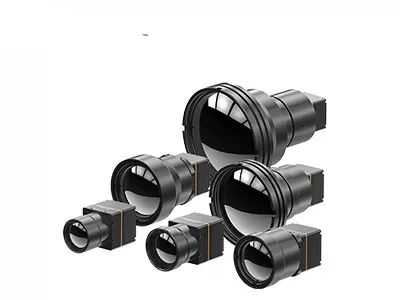

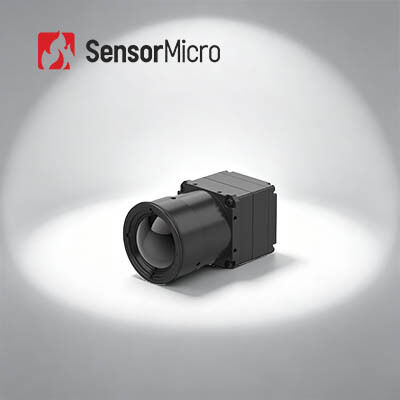

وحدة التصوير الحراري LWIR VOx مع 1280x1024/12μm لمكافحة الحرائق والإنقاذ
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | أقل من 40 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة التصوير الحراري LWIR VOx 0.8 واط,وحدة التصوير الحراري VOx 640x512,الوحدة الحرارية لكاميرا LWIR بالأشعة تحت الحمراء |
||
منتوج وصف
وحدة التصوير الحراري LWIR VOx بدقة 1280x1024/12 ميكرومتر لمكافحة الحرائق والإنقاذ
نظرة عامة على المنتج
تتميز نواة الكاميرا بالأشعة تحت الحمراء COIN1212R بكاشف أشعة تحت حمراء غير مبرد بدقة ميجابكسل 1280*1024/12 ميكرومتر، مدمج مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة. تدعم بروتوكولات الاتصال التسلسلي المعتمدة على نطاق واسع وتقدم مجموعة متنوعة من واجهات إخراج الفيديو إلى جانب مجموعة كاملة من خيارات العدسات البصرية. قادرة على اكتشاف فروق درجات الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات درجة حرارة دقيقة، مما يبسط بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارة. هذا يجعلها حلاً متكاملاً للتصوير الحراري للتطبيقات في المراقبة الذكية، والتصنيع المتطور، والتحكم في العمليات، والبحث العلمي، وتطبيقات التصوير الحراري المتطورة الأخرى.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق- يتيح الكشف عالي الدقة بالميجابكسل قياس درجة الحرارة بالأشعة تحت الحمراء عبر مجالات رؤية أوسع ومناطق أكبر. عند مراقبة اختلافات درجات الحرارة الدقيقة، يتم الكشف عن المزيد من التفاصيل الحرارية للهدف بوضوح.
- كامل الميزات وفعال- تم تطويره باستخدام كاشف أشعة تحت حمراء غير مبرد كبير الحجم من الدرجة الأولى. مدمج مع خوارزميات معالجة صور متقدمة متعددة لتعزيز جودة الصورة. دقة قياس درجة الحرارة تصل إلى ±3 درجة مئوية أو ±3%، تدعم نطاقات -20 درجة مئوية إلى 150 درجة مئوية و 0 إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص.
- تكوينات متعددة، تكامل سريع- يدعم أوضاع إخراج صور متنوعة بما في ذلك DVP و BT.1120. إخراج بيانات صور RAW/YUV مع تحكم بمنفذ تسلسلي.
مواصفات المنتج
| الموديل | COIN1212R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤40mK/F1.0/25℃ |
| معالجة الصور | |
| معدل إطارات رقمي | 30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | / |
| فيديو رقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/حديد أحمر/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة التوسعة | USB3.0 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمي | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| نطاق قياس درجة الحرارة | -20℃~150℃, 0℃~550℃; دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2℃ / ±2% |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux; تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 14 مم/19 مم/25 مم: 25.4 مم*25.4 مم*19.3 مم 35 مم/50 مم/100 م: 35.4 مم*35.4 مم*17.8 مم |
| وزن النواة العارية (جم) | 14 مم/19 مم/25 مم: 19.7±1 جم 35 مم/50 مم/100 م: 32.5±1 جم |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40℃~+70℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%, غير متكثف |
| الاهتزاز | 5.35grms, اهتزاز عشوائي, 3 محاور |
| الصدمة | موجة نصف جيب, 40g/11ms, اتجاه الصدمة 3 محاور, 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| العدسة البصرية | |
| العدسة البصرية | تركيز ثابت غير حراري: 14 مم/19 مم/24 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري COIN1212R في مجال مكافحة الحرائق والإنقاذ، والأمن والمراقبة، والمراقبة الصناعية، والبحث العلمي، ومراقبة البنية التحتية الحيوية، والتصنيع المتقدم، والمزيد.
مزايا شركتنا
- خبرة تقنية عميقة- مع سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تكنولوجيا أجهزة الاستشعار بالأشعة تحت الحمراء، قمنا ببناء قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، بالإضافة إلى تكامل الأنظمة. يتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة باستمرار تلبي متطلبات السوق المتطورة.
- التركيز على الابتكار والتنفيذ العملي في استشعار الأشعة تحت الحمراء- نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD و SWaP ودرجة حرارة التشغيل باستمرار. تتصدر منتجاتنا باستمرار في التطبيقات عبر الأمن والمراقبة الصناعية والأنظمة الذكية والمزيد.
- محفظة منتجات متنوعة- مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولاً مخصصة لمجموعة واسعة من الصناعات.
- التحقق الصارم من الموثوقية يضمن ضمان الجودة- مدعومين بنظام إدارة جودة قوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال عملية الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- خدمات الدعم الفني الاحترافي والتطوير المشترك- يعمل فريق الهندسة لدينا عن كثب مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة، وتحسين الكفاءة، وتقصير وقت الوصول إلى السوق. نجاحكم هو مهمتنا المشتركة.
أسئلة متكررة
1. ما هو الإشعاع تحت الأحمر؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول ما يتبادر إلى الذهن هو الإشعاع تحت الأحمر (IR). يبدأ طول موجة طاقة الإشعاع تحت الأحمر من حوالي 700 نانومتر ويمتد إلى حوالي 1 ملم. تنبعث جميع الأجسام كمية معينة من الحرارة في شكل إشعاع تحت أحمر، وهو غير مرئي لنا، لأنه في الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى "الضوء المرئي".
2. كيف يعمل المصور الحراري بالأشعة تحت الحمراء؟
المكون الأساسي للمعدات بالأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه اكتشاف فرق درجة الحرارة الدقيق للأشياء المحيطة بحساسية. بعد ذلك، يقوم بجمع معلومات الإشعاع هذه من الجسم وإخراج معلومات درجة الحرارة للتصوير، والذي يعتمد على معلومات فرق درجة الحرارة. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الشدة عالية جدًا، يمكنك الشعور بها كحرارة.
