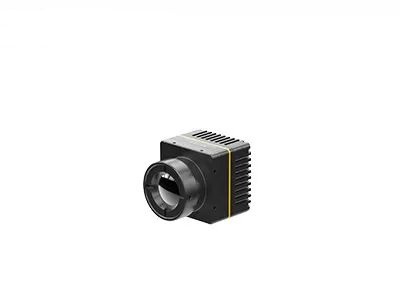

وحدة كاميرا التصوير الحراري ذات التكامل السريع 384x288 17μM للرعاية الصحية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 384 × 288 | استهلاك الطاقة | 0.85 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 17 ميكرومتر |
NETD النموذجي | < 50 مليون كلفن | معدل الإطار | 25 هرتز |
تسليط الضوء | وحدة الكاميرا الحرارية 17uM,وحدة الكاميرا الحرارية 384x288,وحدة كاميرا التصوير الحراري 0.85W |
384x288 / 17μM وحدة كاميرا التصوير الحراري تكامل سريع للرعاية الصحية
تم تطوير الوحدة الحرارية iHA417W خصيصًا للتشخيص الطبي.إنه مدمج مع عبوة مستوى الرقاقة المطورة ذاتيًا 384 × 288 / 17μm كاشف الأشعة تحت الحمراء ، وعدسة 9.1 ملم ، وواجهة قياسية 30 سنًا (لوح توسيع اختياري من النوع C) و SDK مخصص لقياس درجة الحرارة الطبية.
هناك وضعان لمسافة قياس درجة الحرارة: 5 أمتار و 0.5 متر ، والتي يمكن استخدامها في سيناريوهات مختلفة.تتميز الوحدة الحرارية للتشخيص الطبي iHA417 باتساق أفضل في قياس درجة الحرارة ودقة قياس درجة حرارة فائقة تبلغ ± 0.5 درجة مئوية.لا حاجة إلى هيكل أسود مدمج يضمن تصميمًا مضغوطًا وقياسًا أسهل لدرجة الحرارة.
يمكن دمج وحدة الكاميرا الحرارية iHA417W بسرعة في أجهزة التصوير الحراري الطبية المختلفة ، ومن المتوقع أن يتم استخدامها على نطاق واسع في مجالات فحص الأمراض والعلاج الطبيعي للطب الصيني التقليدي والفحص الصحي وإعادة التأهيل وما إلى ذلك في الوقت الحاضر وفي المستقبل. .
- حجم صغير: 25.4 مم × 25.4 مم × 30.3 مم (مع عدسة)
- NETD النموذجي <50mk
- كشف المسافة: 0.5 م / 5 م
- وزن خفيف يصل إلى 32.2 جرام
- دقة قياس درجة الحرارة الفائقة: ± 0.5 درجة مئوية
نموذج | iHA417W |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 384 × 288 |
حجم بكسل | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 50 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز |
وقت بدء التشغيل | 5 ثانية |
فيديو رقمية | RAW / YUV |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
خوارزمية الصورة | NUC / 3DNR / DNS / DRC / EE / SFFC |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | نوع سي |
وضع الاتصال | يو اس بي |
مصدر التيار | 5 ± 0.5 فولت |
استهلاك الطاقة النموذجي | 0.85 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ + 50 درجة مئوية |
نطاق قياس درجة الحرارة | 15 ℃ ~ 50 ℃ |
دقة قياس درجة الحرارة | ≤ ± 0.5 (بدون رياح داخلية ، نطاق درجة الحرارة المستهدفة 32 ℃ ~ 42 ℃) |
قياس المسافة | وضعان: 0.5 م أو 5 م |
SDK | دعم Windows / Android / Linux SDK ، تحقيق التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الحجم (مم) | ≤25.4 × 25.4 × 30.3 (مع عدسة 9.1 ملم) |
وزن | 32.2 ± 3 جم (مع عدسة 9.1 مم) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | تركيز ثابت ثابت: 9.1 ملم |
شهادة | |
اساسي | بنفايات / تصل |
من المتوقع أن يتم استخدام الوحدة الحرارية iHA417 على نطاق واسع في مجالات فحص الأمراض والعلاج الطبيعي للطب الصيني التقليدي والفحص الصحي وإعادة التأهيل وما إلى ذلك في الوقت الحاضر وفي المستقبل.
1. ما هي الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء ، فإن أول ما يجب التفكير فيه هو الأشعة تحت الحمراء (IR).يبدأ الطول الموجي لطاقة الأشعة تحت الحمراء من حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.تنبعث من جميع الأجسام كمية معينة من الحرارة على شكل أشعة تحت الحمراء ، وهو أمر غير مرئي بالنسبة لنا ، لأنه في كامل الطيف الكهرومغناطيسي ، يمكن للعين المجردة فقط رؤية "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو الكاشف الحراري بالأشعة تحت الحمراء ، والذي يمكنه الكشف بحساسية عن الاختلاف الضئيل في درجات الحرارة للأجسام المحيطة.بعد ذلك ، يقوم بجمع معلومات الإشعاع هذه من الكائن وإخراج معلومات درجة الحرارة للتصوير ، والتي تستند إلى معلومات اختلاف درجة الحرارة.كلما زاد حرارة الجسم ، زاد إنتاجه من الأشعة تحت الحمراء.إذا كانت الشدة عالية جدًا ، يمكنك أن تشعر بها كالحرارة.
