وحدة كاميرا حرارية بالأشعة تحت الحمراء بدقة 640x512/12 ميكرومتر لإنقاذ مكافحة الحرائق والتصوير الحراري الصناعي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
|---|---|---|---|
| دقة | 640x512/12 ميكرومتر | NETD | ≥25mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14μm LW | مقاس | 25.4×25.4×15.7 ملم |
| إبراز | وحدة كاميرا مكافحة الحرائق,وحدة الكاميرا للإنقاذ,وحدة الكاميرا الحرارية المستقرة |
||
منتوج وصف

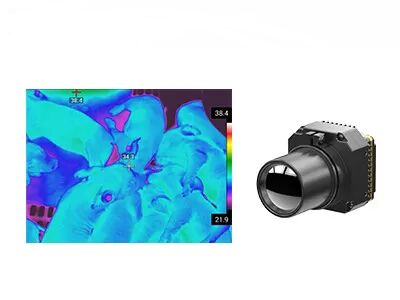

وحدة الكاميرا الحرارية بالأشعة تحت الحمراء الأساسية 640x512/12μm للإنقاذ في مكافحة الحرائق
نظرة عامة على المنتج
تم تصميم قلب كاميرا قياس درجة الحرارة بالأشعة تحت الحمراء COIN612RG2 للمطورين ومتكاملي الأنظمة، ويتميز بتوافق ممتاز وقابلية للتوسيع لدعم التطوير الثانوي السريع. إنه يتوافق مع بروتوكولات الاتصال التسلسلي القياسية ومجهز بواجهات إخراج عالمية متنوعة.
وبمطابقتها لسلسلة كاملة من العدسات البصرية الاختيارية، فإنها تتكيف مع مسافات الكشف المختلفة ومتطلبات المشهد. تعمل خوارزميات قياس درجة الحرارة الناضجة المدمجة وتكنولوجيا معالجة الإشارات على القضاء على تطوير الخوارزميات المعقدة للمستخدمين. إلى جانب هيكلها المدمج واستهلاكها المنخفض للطاقة، فإنها تحقق تكاملًا سريعًا شاملاً بدءًا من الوصول إلى الأجهزة وحتى تحقيق وظيفة قياس درجة الحرارة لأنظمة التصوير الحراري الصناعية.
الميزات الرئيسية
- وظائف شاملة وتصميم فعال من حيث التكلفة
- تم تطويره باستخدام كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore، مع NETD≥25mK
- يجمع بين FPA المستخدم على نطاق واسع وخوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%، وتدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية ومن 100 درجة مئوية إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- مدمج وخفيف الوزن، وكفاءة عالية مع طاقة منخفضة
- الأبعاد: 25.4*25.4*15.7 ملم
- الوزن: 15±1 جرام، استهلاك الطاقة: ≥0.65 وات
- تكوينات متعددة، التكامل السريع
- عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656
- إخراج بيانات الصورة RAW/YUV/TMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة612RG2 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥25mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | الخام/YUV422/تمب |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة توسيع USB | USB3.0/USB2.0/VPC/USB2.0 وVPC |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسع |
| دقة قياس درجة الحرارة | ±2 درجة مئوية أو ±2% (أيهما أكبر) |
| قياس درجة الحرارة الجزئية | دعم الحد الأقصى والحد الأدنى والمتوسط لقيمة مناطق قياس درجة الحرارة |
| SDK | أندرويد/ويندوز/لينكس؛ تحقيق تحليل دفق الفيديو والتحويل من اللون الرمادي إلى درجة الحرارة |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 25.4*25.4*15.7 مللي متر |
| الوزن الأساسي العاري (جم) | 15±1 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير 3 محاور، 6 اتجاهات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN612RG2 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية وما إلى ذلك.
شريكك الموثوق به في مجال الاستشعار بالأشعة تحت الحمراء
- الخبرة التقنية العميقة
بفضل سنوات عديدة من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء، قمنا ببناء قدرات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار، بالإضافة إلى تكامل النظام. - التركيز على الابتكار والتنفيذ العملي
نحن ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل. - محفظة منتجات متنوعة
بدعم من البحث والتطوير المستقل والمسارات التقنية المتعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة. - التحقق الصارم من الموثوقية
بدعم من نظام قوي لإدارة الجودة، تخضع منتجاتنا لإجراءات اختبار متعددة طوال فترة الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل. - الدعم الفني الاحترافي
يعمل فريقنا الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتحسين الكفاءة وتقصير وقت الوصول إلى السوق.
الأسئلة المتداولة
ما هي مميزات تقنية التصوير الحراري؟
تقنية التصوير الحراري هي نوع من التكنولوجيا السلبية للكشف عن عدم الاتصال والتعرف عليها. وله وظيفتان رئيسيتان: التصوير الحراري (قياس درجة حرارة عدم الاتصال واكتشاف الأخطاء) والرؤية الليلية (اكتشاف الهدف وتحديده بسهولة في الظلام الدامس).
ما هي كاميرا الأشعة تحت الحمراء؟
يستخدم نظام التصوير الحراري بالأشعة تحت الحمراء أجهزة الكشف عن الأشعة تحت الحمراء لاستشعار الأشعة تحت الحمراء، وتحويلها إلى إشارات كهربائية يتم بعد ذلك تضخيمها ومعالجتها إلى صورة معروضة.
ما هي الأشعة تحت الحمراء؟
أي جسم تزيد درجة حرارته عن الصفر المطلق (-273.15 درجة مئوية أو 0 كلفن) يصدر إشعاعًا. تشكل الأشعة تحت الحمراء، جنبًا إلى جنب مع الضوء المرئي، والضوء فوق البنفسجي، والأشعة السينية، وأشعة جاما، والأشعة الكونية، وموجات الراديو الطيف الكامل من الموجات الكهرومغناطيسية. يتراوح الطول الموجي للأشعة تحت الحمراء بين 0.78 ميكرومتر إلى 1000 ميكرومتر، وهو نوع من الضوء غير المرئي الذي يكون طول موجته أطول من الضوء الأحمر.
