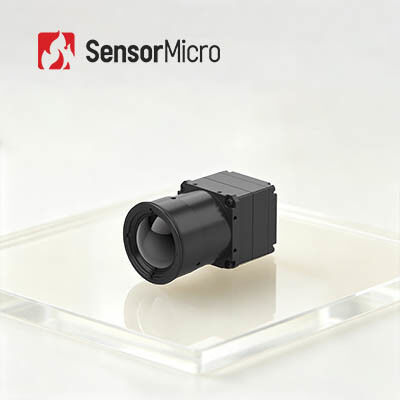

وحدة الكاميرا الحرارية تحت الحمراء غير المبردة 1280x1024/12μm مع قياس درجة الحرارة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
|---|---|---|---|
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14μm LW | معدل الإطار الرقمي | 30 هرتز |
| إبراز | وحدة الكاميرا الأساسية 25Hz,وحدة الكاميرا Payloads Core,Uncooled Camera Module Core |
||
منتوج وصف

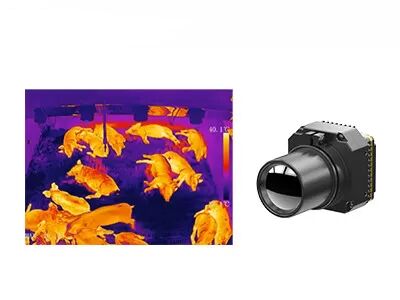

وحدة كاميرا حرارية بالأشعة تحت الحمراء غير مبردة بدقة 1280x1024/12 ميكرومتر مع قياس درجة الحرارة
نظرة عامة على المنتج
تتميز نواة الكاميرا الحرارية بالأشعة تحت الحمراء COIN1212R بكاشف أشعة تحت حمراء غير مبرد بدقة ميجابكسل 1280*1024/12 ميكرومتر، مدمج مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة. تدعم بروتوكولات الاتصال التسلسلي المعتمدة على نطاق واسع وتقدم مجموعة متنوعة من واجهات إخراج الفيديو جنبًا إلى جنب مع مجموعة كاملة من خيارات العدسات البصرية.
قادرة على اكتشاف فروق درجات الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات درجة حرارة دقيقة، مما يبسط بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارة. هذا يجعلها حلاً متكاملاً للتصوير الحراري لدمج التطبيقات في المراقبة الذكية، والتصنيع المتطور، والتحكم في العمليات، والبحث العلمي، وتطبيقات التصوير الحراري المتطورة الأخرى.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق
- يتيح اكتشاف الميجابكسل عالي الدقة قياس درجة الحرارة بالأشعة تحت الحمراء عبر مجالات رؤية أوسع ومناطق أكبر
- عند مراقبة اختلافات درجات الحرارة الدقيقة، يتم الكشف عن المزيد من التفاصيل الحرارية للهدف بوضوح
- كامل الميزات وفعال
- تم تطويره باستخدام كاشف أشعة تحت حمراء غير مبرد عالي الجودة كبير الحجم
- مدمج مع خوارزميات معالجة صور متقدمة متعددة لتعزيز جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±3 درجة مئوية أو ±3%، تدعم نطاقات -20 درجة مئوية إلى 150 درجة مئوية و 0 إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- تكوينات متعددة، تكامل سريع
- يدعم أوضاع إخراج صور متنوعة بما في ذلك DVP و BT.1120
- إخراج بيانات صور RAW/YUV مع تحكم بمنفذ تسلسلي
مواصفات المنتج
| الموديل | COIN1212R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤40mK/F1.0/25℃ |
| معالجة الصور | |
| معدل إطارات رقمي | 30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | / |
| فيديو رقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة توسعة | USB3.0 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمي | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| نطاق قياس درجة الحرارة | -20℃~150℃, 0℃~550℃؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2℃ / ±2% |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 14 مم/19 مم/25 مم: 25.4 مم*25.4 مم*19.3 مم 35 مم/50 مم/100 م: 35.4 مم*35.4 مم*17.8 مم |
| وزن النواة العارية (جم) | 14 مم/19 مم/25 مم: 19.7±1 جم 35 مم/50 مم/100 م: 32.5±1 جم |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40℃~+70℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جم/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم/19 مم/24 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN1212R على نطاق واسع في فحص الطاقة الكهربائية، ورؤية الآلات، والأمن والمراقبة لأنظمة التدفئة والتهوية وتكييف الهواء في المباني، والمناطق الخارجية، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وما إلى ذلك.
خط إنتاجنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
-
ما هو الإشعاع تحت الأحمر؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول ما يتبادر إلى الذهن هو الإشعاع تحت الأحمر (IR). يبدأ طول موجة طاقة الإشعاع تحت الأحمر بحوالي 700 نانومتر ويمتد إلى حوالي 1 مم. تنبعث جميع الأجسام كمية معينة من الحرارة في شكل إشعاع تحت أحمر، وهو غير مرئي لنا، لأنه في الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى "الضوء المرئي". -
كيف يعمل المصور الحراري بالأشعة تحت الحمراء؟
المكون الأساسي للمعدات بالأشعة تحت الحمراء هو الكاشف الحراري بالأشعة تحت الحمراء، والذي يمكنه اكتشاف فرق درجة الحرارة الدقيق للأجسام المحيطة بحساسية. بعد ذلك، يجمع هذه المعلومات الإشعاعية من الجسم ويخرج معلومات درجة الحرارة للتصوير، والذي يعتمد على معلومات فرق درجة الحرارة. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الشدة عالية جدًا، يمكنك الشعور بها كحرارة.
