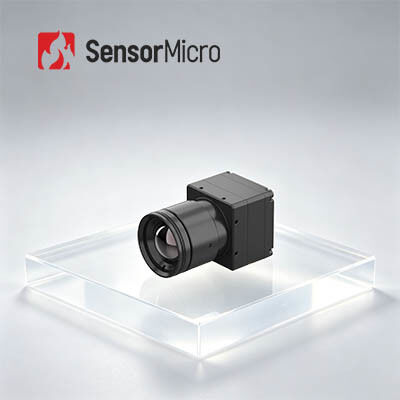

وحدة الكاميرا الحرارية الإشعاعية مع 640x512/12μm للتفتيش الصناعي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
|---|---|---|---|
| دقة | 640x512/12 ميكرومتر | NETD | ≥25mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14μm LW | مقاس | 25.4×25.4×15.7 ملم |
| إبراز | وحدة كاميرا أساسية بصورة واضحة,وحدة كاميرا أساسية 17 ميكرومتر,وحدة كاميرا 640x512 |
||
منتوج وصف
وحدة الكاميرا الحرارية بالأشعة تحت الحمراء الإشعاعية الأساسية 640x512/12μm للتفتيش الصناعي
نظرة عامة على المنتج
تم تحسين قلب كاميرا قياس درجة الحرارة الصناعية بالأشعة تحت الحمراء COIN612RG2 خصيصًا لظروف العمل الصناعية المعقدة، مما يوفر كشفًا ثابتًا ومستمرًا لدرجة الحرارة في الوقت الفعلي للتصنيع الذكي والتحكم في العمليات الصناعية والمراقبة الحرارية للمعدات.
من خلال اعتماد كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore عالي الاستقرار وخوارزميات معالجة الصور من الدرجة الصناعية، فإنه يحافظ على تصوير حراري واضح وقياس دقيق لدرجة الحرارة (±2 درجة مئوية/±2%، NETD≥25mK) في البيئات الصناعية المعقدة. وهو يدعم نطاقات قياس درجة الحرارة المزدوجة لتغطية سيناريوهات الكشف الصناعي ذات درجات الحرارة المنخفضة والعالية، مع توسيع النطاق القابل للتخصيص.
يتكيف التصميم المنخفض الطاقة والمدمج والمتين مع التشغيل طويل الأمد في الموقع، وتضمن تكوينات الواجهة الغنية الالتحام السلس بمعدات التحكم الصناعية، مما يساعد المؤسسات على تحقيق مراقبة ذكية ومؤتمتة لدرجة الحرارة.
الميزات الرئيسية
- وظائف شاملة وتصميم فعال من حيث التكلفة:تم تطويره باستخدام كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore مع NETD≥25mK؛ يجمع FPA المستخدم على نطاق واسع مع خوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة؛ دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%، وتدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية ومن 100 درجة مئوية إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- مدمجة وخفيفة الوزن، وكفاءة عالية مع طاقة منخفضة:الأبعاد: 25.4*25.4*15.7 مللي متر ؛ الوزن: 15±1 جرام؛ استهلاك الطاقة: .60.65 واط
- تكوينات متعددة، التكامل السريع:عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة؛ يدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656؛ إخراج بيانات الصورة RAW/YUV/TMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة612RG2 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء |
المواد الحساسة:VOx دقة:640*512 حجم البكسل:12 ميكرومتر الاستجابة الطيفية:8 ميكرومتر ~ 14 ميكرومتر NETD النموذجية:≥25mK/F1.0/25 درجة مئوية |
| معالجة الصور |
معدل الإطار الرقمي:25/30 هرتز وقت البدء:6 ثانية فيديو تناظري:بال/NTSC الفيديو الرقمي:الخام/YUV422/تمب خوارزمية الصورة:تصحيح عدم التوحيد (NUC)، تقليل الضوضاء ثلاثية الأبعاد (3DNR)، منع الضوضاء ثنائية الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصور:10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | برامج المحكمة الجنائية الدولية:التحكم في الوحدة وعرض الفيديو |
| كهربائي |
الواجهة الخارجية القياسية:50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة توسيع USB:USB3.0/USB2.0/VPC/USB2.0 وVPC واجهة الاتصالات:تي تي ال-232/USB2.0 واجهة الفيديو الرقمية:DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد:4.5 ~ 5.5 فولت استهلاك الطاقة النموذجي:0.65 واط |
| قياس درجة الحرارة |
درجة حرارة التشغيل:-10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة:-20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسع دقة قياس درجة الحرارة:±2 درجة مئوية أو ±2% (أيهما أكبر) قياس درجة الحرارة الجزئية:دعم الحد الأقصى والحد الأدنى والمتوسط لقيمة مناطق قياس درجة الحرارة SDK:أندرويد/ويندوز/لينكس؛ تحقيق تحليل دفق الفيديو والتحويل من اللون الرمادي إلى درجة الحرارة |
| ميكانيكية |
الحجم الأساسي العاري:25.4*25.4*15.7 مللي متر الوزن الأساسي العاري:15±1 جرام |
| القدرة على التكيف البيئي |
درجة حرارة التشغيل:-40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين:-45 درجة مئوية~+85 درجة مئوية رطوبة:5% ~ 95%، غير التكثيف اهتزاز:5.35 جرام، اهتزاز عشوائي، 3 محاور تأثير:نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير 3 محاور، 6 اتجاهات شهادة:ROHS2.0/الوصول |
| عدسة بصرية |
عدسة بصرية:التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم مستوى الحماية:IP67 (العدسة الأمامية) |
التطبيقات الصناعية
- الرؤية الصناعية
- مكافحة الحرائق والإنقاذ
- المراقبة الأمنية
- المراقبة في الهواء الطلق
- رؤية الآلة
- الالكترونيات الاستهلاكية
حول سنسور مايكرو
تأسست شركة SensorMicro على أساس اعتقاد بسيط ولكنه قوي: يجب أن يخدم الابتكار احتياجات العالم الحقيقي.
تم إنشاء SensorMicro لتمكين الأشخاص والأنظمة من رؤية ما وراء السطح - إلى الأنماط والمشكلات والإمكانيات الكامنة تحتها.
ومن خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، فإننا نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية الأشياء الأكثر أهمية، والتعامل مع التعقيدات بوضوح.
لقد أصبح الاهتمام بإصرارنا على أن نكون مصنعين ذاتيًا ونضع العميل أولاً بمثابة وصفة أكيدة لزخم شركة SensorMicro. نظرًا لأن أعمالنا تمتد إلى معظم أنحاء العالم، فقد تقدمنا قدمًا على جميع الجبهات — بدءًا من الأمن ومكافحة الحرائق والتفتيش الصناعي والرعاية الطبية والرؤية الآلية، وحتى المراقبة البيئية والجوانب الرئيسية لحياد الكربون — مما يساعد الشركاء على إطلاق الإمكانات الكاملة للاستشعار الذكي بالأشعة تحت الحمراء، والربط بين نقاط الحياة.
نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع من الأشخاص الملتزمين ببناء مستقبل مستدام وأخلاقي ومتمحور حول الإنسان. كل بكسل من الابتكار الذي نقوم بإنشائه هو وعد - وعد بالحماية والتمكين والخدمة.
الأسئلة المتداولة
1. حول كاشف الأشعة تحت الحمراء لتغليف السيراميك
تشبه عملية التغليف الخزفية التغليف المعدني، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء. بالمقارنة مع العبوات المعدنية، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير. بالنسبة للتغليف الخزفي، فإن دائرة القراءة لديها وظيفة ضبط درجة حرارة التشغيل بشكل ذاتي ولا تتطلب تثبيت TEC.
2. التعبئة والتغليف على مستوى الرقاقة
أصبح التغليف على مستوى الرقاقة، والمعروف أيضًا باسم التغليف على مستوى الرقاقة، جزءًا مهمًا من تكنولوجيا التغليف المتقدمة في صناعة أشباه الموصلات. التعبئة على مستوى الرقاقة (WLP) هي عملية إكمال التعبئة والتغليف عالي التفريغ مباشرة على رقاقة MEMS بأكملها، ثم الكتابة والقطع لإنشاء كاشف واحد للأشعة تحت الحمراء. يقوم بتنفيذ معظم أو كل إجراءات التعبئة والتغليف والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل التقطيع. إنها حزمة محسنة بحجم الشريحة تلبي احتياجات الحجم الصغير وخفيفة الوزن والمحمولة والمحمولة باليد والسعر المنخفض وكفاءة الإنتاج العالية.
