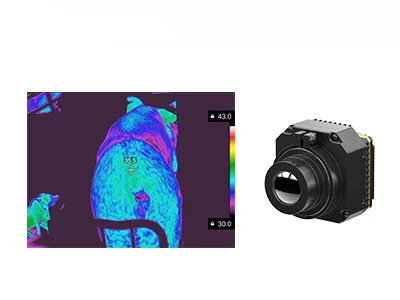

وحدة الكاميرا الحرارية تحت الحمراء ذات الحساسية العالية 1280×1024 8μm مع NETD ≤30mK للتصوير الحراري الإشعاعي الدقيق
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
|---|---|---|---|
| دقة | 1280×1024/8 ميكرومتر | NETD | ≥30 مللي كلفن |
| النطاق الطيفي | 8 ~ 14μm LW | استهلاك الطاقة النموذجي | 1 واط |
| إبراز | NETD 30mk Camera Module Core,وحدة الكاميرا الحرارية بالأشعة تحت الحمراء,وحدة الكاميرا ذات التكبير المستمر 8X |
||
منتوج وصف
نظرة عامة على المنتج
iTL1208R هو أول نواة كاميرا حرارية مصغرة بدقة ميجابكسل 8 ميكرون في العالم، مبنية حول كاشف حراري ApexCore بدقة 1280*1024 / 8 ميكرون. يجمع بين التصوير الحراري بدقة ميجابكسل وقياس درجة الحرارة الدقيق ضمن ملف تعريف SWaP صغير للغاية. يبلغ قياسه 22.6 * 22.6 * 34.5 ملم فقط ويزن 34.5 جرامًا (بما في ذلك عدسة 12 ملم)، ويوفر دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%.
الوحدة مناسبة تمامًا لتطبيقات الفحص الخارجي وقياس درجة الحرارة الصناعية التي تتطلب كلاً من التصوير الحراري عالي الدقة وقياس درجة الحرارة الدقيق. توفر حلاً متكاملاً للتصوير الحراري وقياس درجة الحرارة للأجهزة الذكية خفيفة الوزن.
الميزات الرئيسية
اختراق ميجابكسل 8 ميكرون
- أول نواة كاميرا حرارية بدقة ميجابكسل 8 ميكرون في العالم.
- مدعوم بكاشف الأشعة تحت الحمراء الفائق ApexCore بدقة 1280*1024 / 8 ميكرون، مما يوازن بين الدقة العالية والتكامل الصغير للغاية.
في طليعة أداء SWaP
- يبلغ قياسه 22.6 * 22.6 * 34.5 ملم فقط، ويزن 34.5 جرامًا (مع عدسة 12 ملم)، ويستهلك 1 واط فقط.
- يكسر حاجز الحجم للتصوير الحراري بدقة ميجابكسل.
بصريات خالية من الجرمانيوم، تكامل سريع
- بصريات كالكوجينيد خالية من الجرمانيوم مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة.
- واجهة إخراج صورة MIPI CSI مع إخراج بيانات RAW و YUV لتكامل نظام مبسط.
مواصفات المنتج
| الموديل | iTL1208R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 8 ميكرون |
| الاستجابة الطيفية | 8 ميكرون ~ 14 ميكرون |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW / YUV / TMP |
| خوارزمية الصورة | NUC / 3DNR / DNS / DRC / EE |
| عرض الصورة | 10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة موصل 34 سنًا: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232 / I2C |
| واجهة الفيديو الرقمي | MIPI-CSI |
| جهد الإمداد | 4.5–5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية أو ±2% @23 درجة مئوية ±3 درجة مئوية |
| قياس درجة الحرارة الجزئي | يدعم إخراج القيم القصوى والدنيا والمتوسطة لمناطق قياس درجة الحرارة |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) |
مع عدسة 5 ملم: 22.6 ملم * 22.6 ملم * 50 ملم (قطر خارجي للعدسة Φ37 ملم)
مع عدسة 10 ملم: 22.6 ملم * 22.6 ملم * 45.3 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 12 ملم: 22.6 ملم * 22.6 ملم * 34.5 ملم (قطر خارجي للعدسة Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم * 22.6 ملم * 35.4 ملم (قطر خارجي للعدسة Φ27 ملم) مع عدسة 25 ملم: 22.6 ملم * 22.6 ملم * 44.2 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 35 ملم: 22.6 ملم * 22.6 ملم * 50.9 ملم (قطر خارجي للعدسة Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) |
85.5 ± 4.5 جرام (عدسة 5 ملم)
70.5 ± 3.6 جرام (عدسة 10 ملم) 35.7 ± 2 جرام (عدسة 12 ملم) 40.7 ± 2.1 جرام (عدسة 17 ملم) 71.0 ± 3.6 جرام (عدسة 25 ملم) 110 ± 5.5 جرام (عدسة 35 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35 جرامrms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جرام/11 مللي ثانية، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0 / REACH |
| عدسة بصرية | تركيز ثابت غير حراري: 5 / 10 / 12 / 17 / 25 / 35 ملم |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري iTL1208R على نطاق واسع في مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وغيرها من البيئات الصناعية المتطلبة.
عنا
رؤيتنا: لدفع حدود الاستشعار وتحويل الطريقة التي يتفاعل بها الناس مع العالم من حولهم.
مهمتنا: لتسخير قوة تقنية الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، وتمكين قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالاً.
قيمتنا: لإنشاء تقنية أشعة تحت حمراء متقدمة تجعل العالم مكانًا أفضل.
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة للطريقة التشخيصية غير الغازية بناءً على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الإشعاع بالأشعة تحت الحمراء (IR) المنبعث من جسم ما وتصويره في شكل خريطة توزيع لدرجة الحرارة.
2. ما هي استخدامات التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء عمليات فحص للمنزل، وتحديد العيوب الهيكلية، والأعطال الكهربائية، والأعطال الميكانيكية، والتغيرات الفسيولوجية في الأشخاص والحيوانات، وغير ذلك الكثير.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر، من السهل إجراء الاختبار والاستجابة السريعة دون تلف، مما يؤدي إلى توفير التكاليف، وزيادة كفاءة العمل، وتقليل القوى العاملة واستهلاك المعدات. بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية في اكتشاف المشاكل المخفية في جسم الإنسان - آمن بنسبة 100%، بدون إشعاع أو ألم - مما يجعله أداة مثالية للفحص الصحي المبكر.
