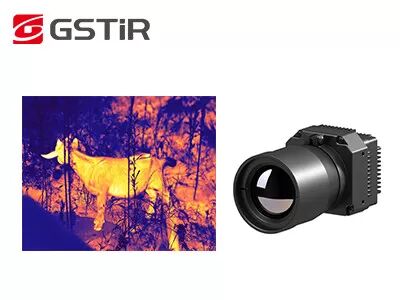

وحدة الكاميرا الحرارية بالأشعة تحت الحمراء غير المبردة الأساسية 640x512 للتصوير الحراري الصناعي
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنطاق درجة حرارة | -20 ℃ ~ + 550 ℃ (قابلة للتخصيص) | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
---|---|---|---|
دقة | 640 × 512/17 ميكرومتر | NETD | < 30 مليون كلفن |
النطاق الطيفي | 8 ~ 14 ميكرومتر LW | مقاس | 44.5 × 44.5 × 36.6 ملم |
تسليط الضوء | وحدة الكاميرا الحرارية غير المبردة الأساسية,وحدة الكاميرا الحرارية 640x512 الأساسية,وحدة كاميرا التصوير الحراري الصناعي |
وحدة الكاميرا الحرارية بالأشعة تحت الحمراء الأساسية 640x512 / 17μM للتصوير الحراري الصناعي
تتكون وحدة الكاميرا الحرارية غير المبردة PLUG617R من كاشف الأشعة تحت الحمراء fpa غير المبرد 640x512 / 17μm ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات الاحترافية وخوارزمية معالجة الصور.
PLUG617R هو نوع من وحدات الكاميرا غير المبردة المطبقة في مجال التصوير الحراري الصناعي وقياس درجة الحرارة.نطاق درجة الحرارة قابل للتخصيص ، والذي يمكن أن يلبي المتطلبات المحددة للتصوير الحراري الصناعي ويقدم صورة حرارية واضحة.
بصفتها شركة رائدة في تصنيع وحدات الكاميرا الحرارية ، تلتزم Global Sensor Technology بفتح رؤية جديدة لقياس درجة الحرارة الصناعية.بعد سنوات من التراكم التقني والخبرة العملية في مجال قياس درجة الحرارة بالأشعة تحت الحمراء ، قدمنا لعملائنا مجموعة كاملة من حلول رؤية التصوير الحراري للماكينة.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- نطاق درجة حرارة قابل للتخصيص
- قدرة قوية على التكيف مع البيئة
نموذج | PLUG617R |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | أقل من 15 ثانية |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4 ~ 6 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | <90 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm العدسة الآلية: 75 مم / 100 مم / 150 مم |
تستخدم وحدة التصوير الحراري PLUG617R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء ، من أجل تكوين صور لها ، أو الحصول على معلومات درجة حرارة الكائنات ، حتى في بيئات الرؤية المنخفضة.
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
