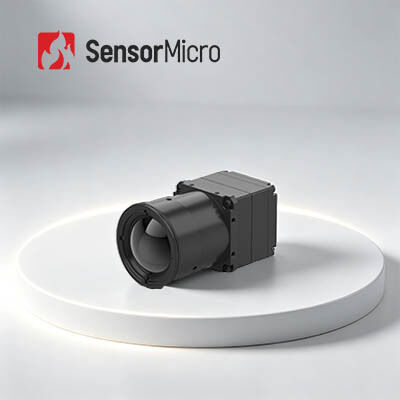

وحدة كاميرا الأشعة تحت الحمراء بدقة 1280x1024/12 ميكرومتر للتصوير الحراري الصناعي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
|---|---|---|---|
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14μm LW | معدل الإطار الرقمي | 30 هرتز |
| إبراز | وحدة الكاميرا الأساسية 640x512,وحدة الكاميرا الحرارية,وحدة الكاميرا الحرارية 17um بالأشعة تحت الحمراء |
||
منتوج وصف
1280x1024 12μm وحدة الكاميرا الأشعة تحت الحمراء النواة للحرارة الصناعية
لمحة عامة عن المنتج
يحتوي جوهر كاميرا الأشعة تحت الحمراء COIN1212R على كاشف الأشعة تحت الحمراء غير المبرد 1280 * 1024 / 12μm ، متكامل مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة.يدعم بروتوكولات الاتصال المتسلسل المعتمدة على نطاق واسع ويقدم مجموعة متنوعة من واجهات إخراج الفيديو جنبا إلى جنب مع مجموعة كاملة من خيارات العدسات البصرية.
قادرة على اكتشاف اختلافات درجات الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات دقيقة عن درجة الحرارة،يسهل بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارة.
الخصائص الرئيسية
التصوير عالي الوضوح، الكشف الدقيق
- الكشف عالي الوضوح من ميغابيكسل يسمح بقياس درجة حرارة الأشعة تحت الحمراء على وجهات نظر أوسع ومناطق أكبر
- عند مراقبة اختلافات درجة الحرارة الصغيرة، يتم الكشف بوضوح عن المزيد من التفاصيل الحرارية للهدف
كامل الميزات وفعال
- تم تطويرها باستخدام كاشف الأشعة تحت الحمراء من الدرجة الأولى
- متكاملة مع العديد من خوارزميات معالجة الصور المتقدمة لتعزيز جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±3 °C أو ±3٪ ، تدعم نطاقات -20 °C إلى 150 °C و 0 إلى 550 °C ، مع امتدادات قابلة للتخصيص
تكوينات متعددة، التكامل السريع
- يدعم أوضاع إخراج الصور المختلفة بما في ذلك DVP و BT.1120
- إخراج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي
مواصفات المنتج
| النموذج | العملة 1212R |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية |
مواد حساسة:VOx القرار:1280*1024 حجم البكسل:12μm رد الفعل الطيفي:8μm ~ 14μm NETD النموذجي:≤40mK/F1.0/25°C |
| معالجة الصور |
معدل الإطار الرقمي:30 هرتز وقت البدء:6s الفيديو التناظري:/ الفيديو الرقميRAW/YUV422/TMP خوارزمية الصورة:تصحيح عدم التكافؤ (NUC) ، تقليل الضوضاء ثلاثية الأبعاد (3DNR) ، قمع الضوضاء ثنائية الأبعاد (DNS) ، ضغط النطاق الديناميكي (DRC) ، تعزيز الحافة (EE) عرض الصورة:10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | برنامج (آي سي سي):وحدة التحكم و عرض الفيديو |
| الكهرباء |
واجهة خارجية قياسية:50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) لوحة التوسيع:USB30 واجهة الاتصال:TTL-232 واجهة الفيديو الرقمية:DVP16/BT.1120/MIPI تشغيل التيار الكهربائي4.5~5.5فولت استهلاك الطاقة النموذجي1.0W |
| قياس الحرارة |
درجة حرارة العمل:-10°C~+50°C نطاق قياس الحرارة:-20°C~150°C، 0°C~550°C؛ دعم التخصيص والتوسيع دقة قياس الحرارة:أعلى من ±2°C / ±2% قياس الحرارة الجزئية:القيمة القصوى والحد الأدنى والمتوسطة للخروج من مناطق قياس درجة الحرارة SDK:أندرويد / ويندوز / لينكس ؛ تحقيق تحليل تيار الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الميكانيكية |
حجم القلب العاري ((ملم):14ملم/19ملم/25ملم: 25.4ملم*25.4ملم*19.3ملم؛ 35ملم/50ملم/100ملم: 35.4ملم*35.4ملم*17.8ملم وزن النواة العارية ((g):14mm/19mm/25mm: 19.7±1g؛ 35mm/50mm/100m: 32.5±1g |
| التكيف مع البيئة |
درجة حرارة العمل:-40°C~+70°C درجة حرارة التخزين:-45°C~+85°C الرطوبة:5٪ إلى 95٪ ، غير مكثفة الاهتزاز:5.35جرام، اهتزاز عشوائي، 3 محورات التأثير:نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 شهادة:ROHS2.0/REACH |
| العدسات البصرية |
عدسة بصرية:التركيز الثابت: 14 ملم / 19 ملم / 24 ملم مستوى الحماية:IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري COIN1212R على نطاق واسع في فحص الطاقة الكهربائية ، والرؤية الآلية ، وأمن المباني ومراقبتها ، والخارج ، ومكافحة الحرائق والإنقاذ ، وإنفاذ القانون والإنقاذ وما إلى ذلك.
فوائد المنتج
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
ما هو الإيزوتيرم تحت الحمراء؟
الخط الذي يربط النقاط ذات القيمة الحرارية نفسها على الرسم البياني للمعادلات يسمى المعادلة الحرارية. تظهر المعادلات الحرارية حالات مختلفة، ودرجة الحرارة الممثلة مختلفة أيضًا،والتي تنقسم إلى الحالات التالية:
- إذا كان الإيزوثرم متناثرًا ، فإن فرق درجة الحرارة بين الأماكن المختلفة صغير نسبيًا ؛ إذا كان الإيزوثرم كثيفًا ، فهذا يعني أن درجة الحرارة في الأماكن المختلفة مختلفة جدًا.
- إذا كان الإيزوتيرم مستقيمًا ، فهذا يعني أن هناك عددًا قليلًا من العوامل التي تؤثر على توزيع درجة الحرارة ؛ إذا كان الإيزوتيرم منحنيًا ،هذا يعني أن هناك العديد من العوامل التي تؤثر على توزيع درجة الحرارة.
- الاتجاه من الشرق إلى الغرب يعني أن درجة الحرارة تختلف مع خط العرض، وعامل خط العرض هو العامل الرئيسي؛ إذا كان الإيزوتيرم متوازياً مع خط الساحل،مما يعني أن درجة الحرارة تختلف مع المسافة من البحروالمسافة من البحر هي العامل الرئيسي.
