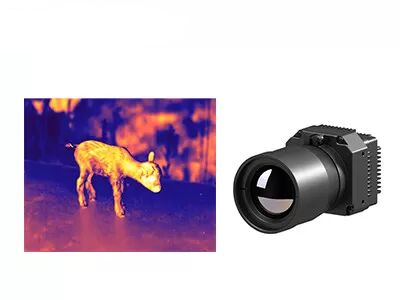

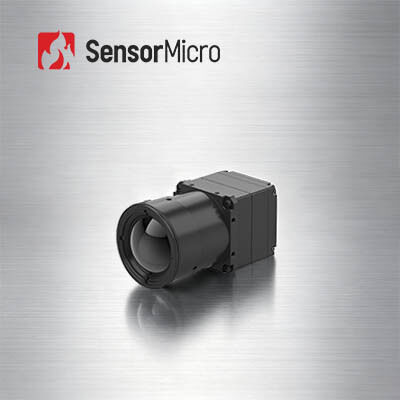

وحدة الكاميرا تحت الحمراء غير المبردة LWIR بدقة عالية 1280x1024/12μm مع معدل الإطار الرقمي 30Hz
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 1.0 واط |
| إبراز | وحدة الكاميرا بالأشعة تحت الحمراء غير المبردة VOx,وحدة الكاميرا بالأشعة تحت الحمراء غير المبردة LWIR,وحدة الكاميرا LWIR بحجم 1280 × 1024 |
||
منتوج وصف
وحدة الكاميرا تحت الحمراء غير المبردة LWIR بدقة عالية 1280x1024/12μm
لمحة عامة عن المنتج
يحتوي جوهر كاميرا الأشعة تحت الحمراء COIN1212R على كاشف الأشعة تحت الحمراء غير المبرد 1280 * 1024 / 12μm ، متكامل مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة.يدعم بروتوكولات الاتصال المتسلسل المعتمدة على نطاق واسع ويقدم مجموعة متنوعة من واجهات إخراج الفيديو جنبا إلى جنب مع مجموعة كاملة من خيارات العدسات البصريةقادرة على اكتشاف اختلافات درجات الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات درجة حرارة دقيقة،يسهل بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارةهذا يجعلها حلًا متكاملًا لتكامل التصوير الحراري للتطبيقات في المراقبة الذكية ، التصنيع الراقي ، التحكم في العمليات ، البحث العلمي ،وتطبيقات التصوير الحراري الراقية الأخرى.
الخصائص الرئيسية
- تصوير عالي الوضوح، الكشف الدقيق:يسمح الكشف عالي الوضوح بـميجابيكسل بقياس درجة الحرارة تحت الحمراء على نطاقات عرض أوسع ومناطق أكبر.تفاصيل حرارية أكثر من الهدف تظهر بوضوح.
- كامل الميزات وفعالةتم تطويرها باستخدام كاشف الأشعة تحت الحمراء من الدرجة الأولى غير المبردة لتحسين جودة الصورةدقة قياس درجة الحرارة تصل إلى ±3 درجة مئوية أو ±3٪، تدعم نطاقات من -20 °C إلى 150 °C و 0 إلى 550 °C ، مع امتدادات قابلة للتخصيص.
- تكوينات متعددة، التكامل السريعيدعم أوضاع إخراج الصور المختلفة بما في ذلك DVP و BT.1120إصدار بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي
مواصفات المنتج
| النموذج | العملة 1212R |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية |
مواد حساسة:VOx القرار:1280*1024 حجم البكسل:12μm رد الفعل الطيفي:8μm ~ 14μm NETD النموذجي:≤40mK/F1.0/25°C |
| معالجة الصور |
معدل الإطار الرقمي:30 هرتز وقت البدء:6s الفيديو التناظري:/ الفيديو الرقميRAW/YUV422/TMP خوارزمية الصورة:تصحيح عدم التكافؤ (NUC) ، تقليل الضوضاء ثلاثية الأبعاد (3DNR) ، قمع الضوضاء ثنائية الأبعاد (DNS) ، ضغط النطاق الديناميكي (DRC) ، تعزيز الحافة (EE) عرض الصورة:10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | برنامج (آي سي سي):وحدة التحكم و عرض الفيديو |
| الكهرباء |
واجهة خارجية قياسية:50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) لوحة التوسيع:USB30 واجهة الاتصال:TTL-232 واجهة الفيديو الرقمية:DVP16/BT.1120/MIPI تشغيل التيار الكهربائي4.5~5.5فولت استهلاك الطاقة النموذجي1.0W |
| قياس الحرارة |
درجة حرارة العمل:-10°C~+50°C نطاق قياس الحرارة:-20°C~150°C، 0°C~550°C؛ دعم التخصيص والتوسيع دقة قياس الحرارة:أعلى من ±2°C / ±2% قياس الحرارة الجزئية:القيمة القصوى والحد الأدنى والمتوسطة للخروج من مناطق قياس درجة الحرارة SDK:أندرويد / ويندوز / لينكس ؛ تحقيق تحليل تيار الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الميكانيكية |
حجم القلب العاري ((ملم):14ملم/19ملم/25ملم: 25.4ملم*25.4ملم*19.3ملم؛ 35ملم/50ملم/100ملم: 35.4ملم*35.4ملم*17.8ملم وزن النواة العارية ((g):14mm/19mm/25mm: 19.7±1g؛ 35mm/50mm/100m: 32.5±1g |
| التكيف مع البيئة |
درجة حرارة العمل:-40°C~+70°C درجة حرارة التخزين:-45°C~+85°C الرطوبة:5٪ إلى 95٪ ، غير مكثفة الاهتزاز:5.35جرام، اهتزاز عشوائي، 3 محورات التأثير:نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 شهادة:ROHS2.0/REACH |
| العدسات البصرية |
عدسة بصرية:التركيز الثابت: 14 ملم / 19 ملم / 24 ملم مستوى الحماية:IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام وحدة تصوير الأشعة تحت الحمراء COIN1212R على نطاق واسع في الكهرباء الكهربائية ورؤية الآلات وتفتيش المباني والمعادن والبتروكيماويات وما إلى ذلك.
خدمة مخصصة
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
ما هو الإيزوتيرم تحت الحمراء؟
الخط الذي يربط النقاط ذات القيمة الحرارية نفسها على الرسم البياني للمعادلات يسمى المعادلة الحرارية. تظهر المعادلات الحرارية حالات مختلفة، ودرجة الحرارة الممثلة مختلفة أيضًا،والتي تنقسم إلى الحالات التالية:
- إذا كان الإيزوتيرم شحيحًا، فإن فرق درجات الحرارة بين الأماكن المختلفة صغير نسبيًا؛ إذا كان الإيزوتيرم كثيفًا، فهذا يعني أن درجة الحرارة في الأماكن المختلفة مختلفة جدًا.
- إذا كان الإيزوتيرم مستقيمًا ، فهذا يعني أن هناك عددًا قليلًا من العوامل التي تؤثر على توزيع درجة الحرارة ؛ إذا كان الإيزوتيرم منحنيًا ،هذا يعني أن هناك العديد من العوامل التي تؤثر على توزيع درجة الحرارة
- الاتجاه من الشرق إلى الغرب يعني أن درجة الحرارة تختلف مع خط العرض، وعامل خط العرض هو العامل الرئيسي.مما يعني أن درجة الحرارة تختلف مع المسافة من البحروالمسافة من البحر هي العامل الرئيسي.
