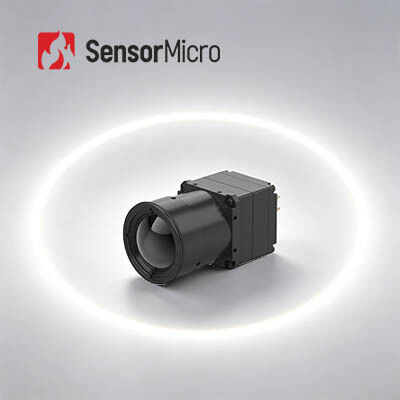

1280×1024/12μm LWIR وحدة الكاميرا تحت الحمراء مع 8 ~ 14μm النطاق الطيفي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 1.0 واط |
| إبراز | وحدة كاميرا LWIR عالية الدقة,وحدة كاميرا حرارية 14um,قلب كاميرا تصوير حراري VOx |
||
منتوج وصف

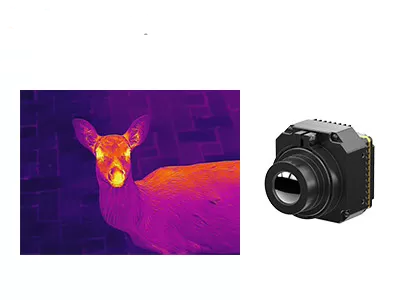

وحدة كاميرا حرارية بالأشعة تحت الحمراء بدقة 1280*1024/12 ميكرومتر بنطاق طيفي 8~14 ميكرومتر
COIN1212R هي واحدة من وحدات كاميرا الأشعة تحت الحمراء غير المبردة من سلسلة COIN-R التي طورتها SensorMicro. تستخدم كاشف أشعة تحت حمراء غير مبرد بدقة ميجابكسل 1280*1024/12 ميكرومتر، ودائرة معالجة إشارات احترافية، ومنصة معالجة صور متقدمة لتحويل إشعاع الأشعة تحت الحمراء للهدف بالكامل إلى بيانات درجة حرارة دقيقة. تدعم الوحدة قياس درجة الحرارة بنطاقات قابلة للتخصيص من -20 درجة مئوية إلى 550 درجة مئوية للتطبيقات الصناعية.
بفضل مصفوفة الدقة الكبيرة 1280x1024، توفر الوحدة الحرارية غير المبردة COIN1212R تفاصيل صور فائقة وتدعم تطبيقات مجال رؤية أوسع. يوفر حجم البكسل المخفض 12 ميكرومتر دقة مكانية محسنة ويمكّن أطوال بؤرية أقصر للعدسات البصرية لتحقيق أهداف مهمة بنفس النطاق.
الميزات الرئيسية
تصوير عالي الدقة، اكتشاف دقيق
- يتيح اكتشاف الميجابكسل عالي الدقة قياس درجة الحرارة بالأشعة تحت الحمراء عبر مناظر أوسع ومناطق أكبر
- كشف واضح لمزيد من التفاصيل الحرارية عند مراقبة اختلافات درجة الحرارة الدقيقة
كامل الميزات وفعال
- تم تطويره باستخدام كاشف أشعة تحت حمراء غير مبرد كبير الحجم من الدرجة الأولى
- مدمج مع خوارزميات معالجة صور متقدمة متعددة لتحسين جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±3 درجة مئوية أو ±3%، تدعم نطاقات -20 درجة مئوية إلى 150 درجة مئوية و 0 إلى 550 درجة مئوية مع امتدادات قابلة للتخصيص
تكوينات متعددة، تكامل سريع
- يدعم أوضاع إخراج صور متنوعة بما في ذلك DVP و BT.1120
- إخراج بيانات صور RAW/YUV مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN1212R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤40mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل إطارات رقمي | 30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | / |
| فيديو رقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة التوسعة | USB3.0 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمي | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 0 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 14 مم/19 مم/25 مم: 25.4 مم*25.4 مم*19.3 مم 35 مم/50 مم/100 م: 35.4 مم*35.4 مم*17.8 مم |
| وزن النواة العارية (جم) | 14 مم/19 مم/25 مم: 19.7 ± 1 جم 35 مم/50 مم/100 م: 32.5 ± 1 جم |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جم/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم/19 مم/24 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN1212R على نطاق واسع في قطاعات الكهرباء، والرؤية الآلية، وفحص المباني، والبتروكيماويات المعدنية، والعديد من التطبيقات الصناعية الأخرى.
محفظة منتجات متنوعة
- تنوع المنتجات الغني: توفر مجموعات متعددة من دقة المصفوفة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- أداء متميز: تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
- سهولة التكامل: تجعل خيارات الواجهة المتعددة التكامل مباشرًا وتمكّن التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات حول الأجسام، من أجل تكوين صور لها، أو الحصول على معلومات درجة الحرارة للأجسام، حتى في بيئات الرؤية المنخفضة.
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو اكتشاف وتعريف سلبي غير تلامسي بتقنية الأشعة تحت الحمراء. يقوم بتركيز إشعاع الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء ذي مصفوفة البؤرة من خلال النظام البصري للأشعة تحت الحمراء الذي يمكنه المرور عبر الأشعة تحت الحمراء. يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية مقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن للعين المجردة رؤيتها.
