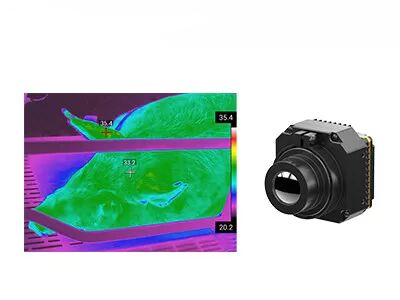

وحدة كاميرا حرارية غير مبردة عالية الحساسية من أكسيد الفاناديوم بدقة 1280x1024/12 ميكرومتر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| استهلاك الطاقة النموذجي | 1.0 واط | جهد الإمداد | 4.5 ~ 5.5 فولت |
| إبراز | وحدة كاميرا حرارية VOx LWIR,وحدة كاميرا حرارية VOx بدقة 1280x1024,وحدة كاميرا غير مبردة 12 ميكرومتر |
||
منتوج وصف

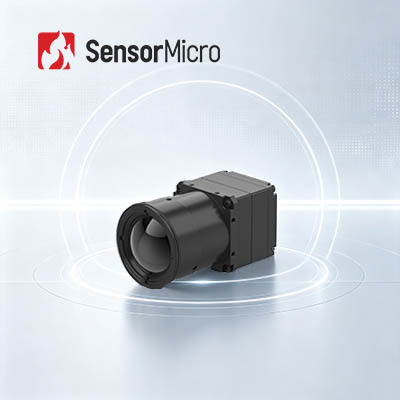

وحدة كاميرا حرارية VOx LWIR عالية الحساسية غير مبردة بدقة 1280x1024/12 ميكرومتر
نظرة عامة على المنتج
تتميز نواة الكاميرا بالأشعة تحت الحمراء COIN1212R بكاشف أشعة تحت حمراء غير مبرد بدقة ميجابكسل 1280*1024/12 ميكرومتر، مدمج مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة. تدعم بروتوكولات الاتصال التسلسلي المعتمدة على نطاق واسع وتقدم مجموعة متنوعة من واجهات إخراج الفيديو بالإضافة إلى مجموعة كاملة من خيارات العدسات البصرية.
قادرة على اكتشاف فروق درجات الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات درجة حرارة دقيقة، مما يبسط بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارة. هذا يجعلها حلاً متكاملاً للتصوير الحراري لتطبيقات المراقبة الذكية، والتصنيع المتطور، والتحكم في العمليات، والبحث العلمي، وتطبيقات التصوير الحراري المتطورة الأخرى.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق: يتيح اكتشاف عالي الدقة بالميجابكسل قياس درجة الحرارة بالأشعة تحت الحمراء عبر مجالات رؤية ومناطق أكبر. عند مراقبة اختلافات درجات الحرارة الدقيقة، يتم الكشف عن المزيد من التفاصيل الحرارية للهدف بوضوح.
- كامل الميزات وفعال: تم تطويره باستخدام كاشف أشعة تحت حمراء غير مبرد كبير الحجم من الدرجة الأولى. مدمج مع خوارزميات معالجة صور متقدمة متعددة لتعزيز جودة الصورة. دقة قياس درجة الحرارة تصل إلى ±3 درجة مئوية أو ±3%، تدعم نطاقات -20 درجة مئوية إلى 150 درجة مئوية، و 0 إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص.
- تكوينات متعددة، تكامل سريع: يدعم أوضاع إخراج صور متنوعة بما في ذلك DVP و BT.1120. إخراج بيانات صور RAW/YUV مع تحكم بمنفذ تسلسلي.
مواصفات المنتج
| الموديل | COIN1212R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤40mK/F1.0/25℃ |
| معالجة الصور | |
| معدل إطارات رقمي | 30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | / |
| فيديو رقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة التوسعة | USB3.0 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمي | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| نطاق قياس درجة الحرارة | -20℃~150℃, 0℃~550℃; دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2℃ / ±2% |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux; تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 14 مم/19 مم/25 مم: 25.4 مم*25.4 مم*19.3 مم 35 مم/50 مم/100 م: 35.4 مم*35.4 مم*17.8 مم |
| وزن النواة العارية (جم) | 14 مم/19 مم/25 مم: 19.7±1 جم 35 مم/50 مم/100 م: 32.5±1 جم |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40℃~+70℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%, غير متكثف |
| الاهتزاز | 5.35grms, اهتزاز عشوائي, 3 محاور |
| الصدمة | موجة جيبية نصفية, 40g/11ms, اتجاه الصدمة 3 محاور, 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم/19 مم/24 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN1212R على نطاق واسع في قطاعات الكهرباء، والرؤية الآلية، وفحص المباني، والبتروكيماويات المعدنية، وما إلى ذلك.
كواشف الأشعة تحت الحمراء الأساسية لدينا
تقنيات كاشف الأشعة تحت الحمراء الداخلية:
- كواشف أشعة تحت حمراء غير مبردة VOx مقاس 8 بوصة بدقة 0.11 ميكرومتر
- كواشف أشعة تحت حمراء مبردة MCT مقاس 8 بوصة بدقة 0.5 ميكرومتر
- كواشف أشعة تحت حمراء مبردة T2SL مقاس 8 بوصة بدقة 0.5 ميكرومتر
القدرة الإنتاجية والمزايا:
- 6 ملايين كاشف أشعة تحت حمراء مطور ذاتيًا سنويًا
- منشأة تصنيع أشباه الموصلات بمساحة 30,000 متر مربع
- منطقة غرفة نظيفة بمساحة 20,000 متر مربع
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة للطرق التشخيصية غير الغازية بناءً على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الإشعاع بالأشعة تحت الحمراء (IR) المنبعث من الجسم وتصويره في شكل خريطة توزيع لدرجة الحرارة.
2. فيما يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء فحوصات منزلية، وتحديد العيوب الهيكلية، والأعطال الكهربائية، والأعطال الميكانيكية، والتغيرات الفسيولوجية في البشر والحيوانات، وغير ذلك الكثير.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر، فهو بسيط في الاختبار وسريع الاستجابة دون تلف، مما يؤدي إلى توفير التكاليف، وزيادة كفاءة العمل، وتقليل القوى العاملة واستهلاك المعدات.
بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية في العثور على المشاكل المخفية في جسم الإنسان، وآمن بنسبة 100% بدون إشعاع أو ألم، مما يجعله أداة مثالية للفحص الصحي المبكر.
