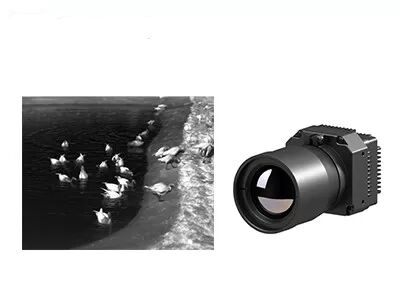

وحدة كاميرا حرارية إشعاعية غير مبردة LWIR بدقة 1280x1024 / 12 ميكرومتر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| استهلاك الطاقة النموذجي | 1.0 واط | جهد الإمداد | 4.5 ~ 5.5 فولت |
| إبراز | وحدة الكاميرا الحرارية VOx 12um,وحدة الكاميرا الحرارية LWIR 1280x1024,وحدة الكاميرا VOx LWIR |
||
منتوج وصف

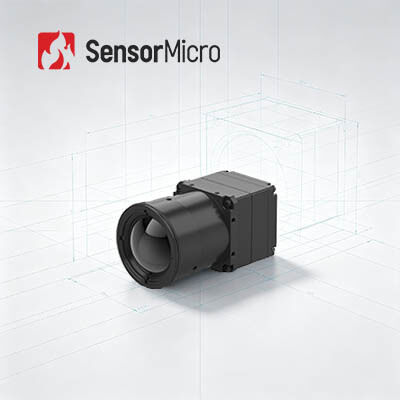

وحدة الكاميرا الحرارية الإشعاعية غير المبردة LWIR 1280x1024 / 12μm
يحتوي جوهر كاميرا الأشعة تحت الحمراء COIN1212R على كاشف الأشعة تحت الحمراء غير المبرد 1280 * 1024 / 12μm ، متكامل مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة.يدعم بروتوكولات الاتصال المتسلسل المعتمدة على نطاق واسع ويقدم مجموعة متنوعة من واجهات إخراج الفيديو جنبا إلى جنب مع مجموعة كاملة من خيارات العدسات البصريةقادرة على اكتشاف اختلافات درجات الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات درجة حرارة دقيقة،يسهل بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارةهذا يجعلها حلًا متكاملًا لتكامل التصوير الحراري للتطبيقات في المراقبة الذكية ، التصنيع الراقي ، التحكم في العمليات ، البحث العلمي ،وتطبيقات التصوير الحراري الراقية الأخرى.
الخصائص الرئيسية
- التصوير عالي الوضوح، الكشف الدقيق
- الكشف عالي الوضوح من ميغابيكسل يسمح بقياس درجة حرارة الأشعة تحت الحمراء على وجهات نظر أوسع ومناطق أكبر
- عند مراقبة اختلافات درجة الحرارة الصغيرة، يتم الكشف بوضوح عن المزيد من التفاصيل الحرارية للهدف
- كامل الميزات وفعال
- تم تطويرها باستخدام كاشف الأشعة تحت الحمراء من الدرجة الأولى
- متكاملة مع العديد من خوارزميات معالجة الصور المتقدمة لتعزيز جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±3 °C أو ±3٪ ، تدعم نطاقات -20 °C إلى 150 °C و 0 إلى 550 °C ، مع امتدادات قابلة للتخصيص
- تكوينات متعددة، التكامل السريع
- يدعم أوضاع إخراج الصور المختلفة بما في ذلك DVP و BT.1120
- إخراج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي
مواصفات المنتج
| النموذج | العملة 1212R |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280*1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| قياس الحرارة | |
| درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±2°C / ±2% |
| قياس الحرارة الجزئية | القيمة القصوى والحد الأدنى والمتوسطة للخروج من مناطق قياس درجة الحرارة |
| SDK | أندرويد / ويندوز / لينكس ؛ تحقيق تحليل تيار الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم * 25.4 ملم * 19.3 ملم 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 24 ملم |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام وحدة تصوير الأشعة تحت الحمراء COIN1212R على نطاق واسع في الكهرباء الكهربائية ورؤية الآلات وتفتيش المباني والمعادن والبتروكيماويات وما إلى ذلك.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
1عن جهاز الكشف عن الأشعة تحت الحمراء
عملية التغليف السيراميكية مشابهة للتغليف المعدني، وهو تكنولوجيا التغليف الناضجة للكشف عن الأشعة تحت الحمراء. بالمقارنة مع التغليف المعدني،سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبيربالنسبة للتغليف السيراميكي، دائرة القراءة لديها وظيفة تكييف الحرارة التشغيلية الذاتية ولا تتطلب استقرار TEC.
2. تغليف مستوى الوافر
أصبحت تعبئة مستوى الوافر ، والمعروفة أيضًا باسم تعبئة حجم الوافر ، جزءًا مهمًا من تكنولوجيا التعبئة والتغليف المتقدمة في صناعة أشباه الموصلات.حزمة مستوى الوافر (WLP) هي عملية إكمال حزمة فراغ عالية مباشرة على الوافر MEMS بأكمله، ثم الكتابة والقطع لصنع كاشف الأشعة تحت الحمراء الواحد. فإنه يؤدي معظم أو جميع إجراءات التعبئة والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل قطعها.انها حزمة الحجم الشريحة المحسنة التي تلبي احتياجات الحجم الصغير، خفيفة الوزن، المحمولة، المحمولة، منخفضة السعر وكفاءة الإنتاج العالية.
