وحدة حرارية خفيفة الوزن تركز على القياس الإشعاعي لدرجة الحرارة وتكامل وحدة الكاميرا الحرارية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256 × 192 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية | دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| وضع التركيز | التركيز مجانا | نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| إبراز | جوهر الكاميرا الحرارية خفيفة الوزن,17 ميكروميتر من جوهر الكاميرا الحرارية,120x90 محور الكاميرا الحرارية |
||
منتوج وصف
نظرة عامة على المنتج

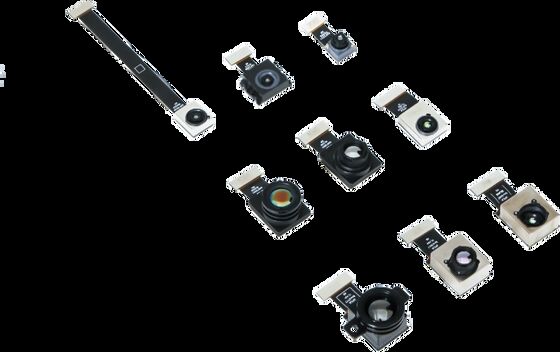

TIMO212 هي وحدة تصوير حراري مصغرة غير مبردة تتميز بكاشف الأشعة تحت الحمراء مطور ذاتيًا بدقة 256 × 192 / 12 ميكرومتر، وعدسة بصرية مدمجة للغاية، ومصراع صمام كهرومغناطيسي دقيق. تتيح التقاط بيانات دقيقة لدرجة الحرارة وتوزيع الحرارة لمناطق مستهدفة محددة.
تم تصميم الوحدة للتكامل عبر قطاعات متنوعة - بما في ذلك المحطات الطرفية المتنقلة والأدوات والمقاييس وإنترنت الأشياء (IoT) - وتوفر تصغيرًا استثنائيًا واستهلاكًا منخفضًا جدًا للطاقة. تتوفر خيارات متعددة لمجال الرؤية للعدسة لتلبية المتطلبات المتغيرة لزوايا الرؤية وجودة التصوير عبر سيناريوهات التطبيق المختلفة.
SensorMicro هي مورد لكاشفات الأشعة تحت الحمراء وأنظمة كاميرات التصوير الحراري OEM مع سنوات عديدة من الخبرة في صناعة التصوير الحراري بالأشعة تحت الحمراء. يتوفر فريق خدمة ما بعد البيع محترف لتقديم دعم سريع وخبراء. لأي أسئلة أو مشاكل، يرجى الاتصال بنا في أي وقت.
الميزات الرئيسية
وحدة مصغرة فائقة بأسعار معقولة مع تحسين SWaP-C النهائي
- وحدة تصوير حراري للمبتدئين، تتيح وظائف التصوير الحراري الأساسية بأقصى كفاءة من حيث التكلفة
- حجم صغير، خفيف الوزن، واستهلاك منخفض للطاقة - مثالي للتكامل في الأجهزة المصغرة
خيارات بصرية مرنة، قياس دقيق لدرجة الحرارة
- تتوفر خيارات عدسات متعددة، بما في ذلك زاوية واسعة وتيلي فوتو، لتلبية احتياجات التطبيقات المتنوعة
- قياس دقيق لدرجة الحرارة بدقة تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية والكاملة الإطار
تكامل سهل، تطوير سريع
- يدعم واجهة DVP للصورة، متوافق مع منصات مضمنة مختلفة
- متوافق مع معايير البيئة RoHS 2.0
مواصفات المنتج
| الموديل | TIMO212 | |||
| الدقة | 256 × 192 | |||
| حجم البكسل | 12 ميكرومتر | |||
| الاستجابة الطيفية | 8-14 ميكرومتر | |||
| وضع التركيز | تركيز مجاني | |||
| العدسة (HFOV / FL) | 17.5 درجة / 10 مم | 25 درجة / 7 مم | 56 درجة / 3.2 مم | 90 درجة / 2.1 مم |
| الوزن (جم) | 5.1 ± 0.4 | 4.4 ± 0.4 | 2 ± 0.2 | 4.8 ± 0.4 |
| الحجم (مم، بدون FPC) | 16 × 14 × 18 | 16 × 14 × 14.6 | 14 × 12 × 9.8 | 16 × 14 × 15.6 |
| عدد المسامير | 40PIN | |||
| بيانات الإخراج | 14 بت خام | |||
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز | |||
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (-20 درجة مئوية ~ +150 درجة مئوية | +100 درجة مئوية ~ +550 درجة مئوية) | |||
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% | |||
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | |||
| الرطوبة | 5% ~ 85% | |||
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية | |||
| الشهادات | RoHS 2.0 / REACH | |||
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري TIMO212 في العديد من المجالات، بما في ذلك الأمن الذكي، والذكاء الاصطناعي، والرؤية الليلية، والأدوات والمقاييس، ورؤية الآلة.
حول SensorMicro
SensorMicro هي شركة رائدة عالميًا في تصنيع كاشفات الأشعة تحت الحمراء ومقدمة للخدمات، ملتزمة بتزويد العملاء في جميع أنحاء العالم بكاشفات تصوير حراري غير مبردة ومبردة عالية الأداء إلى جانب خبرة تطبيق احترافية.
تقدم SensorMicro كاشفات أشعة تحت حمراء متقدمة، وأنظمة كاميرات، ووحدات بتنسيقات وأطوال موجية متنوعة. تم تصميم هذه المنتجات لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يتيح تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.
تُستخدم كاشفات SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح قدرة الشركة على الإنتاج الضخم تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
أسئلة متكررة
1. صورة حرارية مقابل صورة مرئية
الضوء المرئي هو موجة كهرومغناطيسية يمكن للبشر رؤيتها. يقع نطاق طولها الموجي عمومًا بين 360-400 نانومتر و 760-830 نانومتر. يُطلق على هذا الطيف الكهرومغناطيسي أيضًا الطيف المرئي، مع نطاق تردد يبلغ تقريبًا 830-750 تيرا هرتز إلى 395-360 تيرا هرتز.
الأشعة تحت الحمراء هي موجة كهرومغناطيسية بطول موجي بين الموجات الدقيقة والضوء المرئي، يتراوح من 760 نانومتر (نانومتر) إلى 1 مليمتر (مم). إنه ضوء غير مرئي بطول موجي أطول من الضوء الأحمر، بترددات تقع تقريبًا في نطاق 430 تيرا هرتز إلى 300 جيجا هرتز.
2. كاشفات للتصوير الحراري مقابل التصوير المرئي
بالنسبة للكاشفات الأساسية لأجهزة التصوير، تستخدم أجهزة الضوء المرئي كاشفات CCD و CMOS، بينما يستخدم التصوير الحراري كاشفات مبردة وغير مبردة. الفرق الرئيسي هو أن مستشعرات CCD/CMOS للضوء المرئي تدرك موجات الضوء في نطاق الضوء المرئي، بينما تستشعر كاشفات التصوير الحراري موجات ضوء الإشعاع الحراري في نطاق الأشعة تحت الحمراء. تنقسم كاشفات التصوير الحراري بالأشعة تحت الحمراء إلى أنواع عديدة وفقًا لعمليات التصنيع المختلفة ومواد التعبئة والتغليف. بشكل عام، تكون كاشفات التصوير الحراري بالأشعة تحت الحمراء أغلى من مستشعرات CCD للضوء المرئي.
