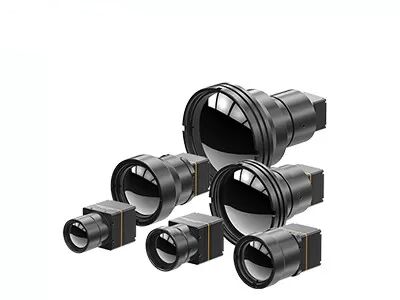

وحدة حرارية LWIR مغلفة بالسيراميك لتحقيق صور واضحة وواضحة وقياس درجات الحرارة بدقة عالية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | TWIN612 / R. |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | الوحدة الحرارية LWIR المعبأة بالسيراميك,الوحدة الحرارية LWIR للتصوير الشفاف,وحدة الكاميرا ADAS LWIR |
||
منتوج وصف
وحدة حرارية LWIR مغلفة بالسيراميك لتحقيق صور واضحة وواضحة وقياس دقة عالية
وصف المنتج
وحدة TWIN612 الحرارية هي منتج جديد تم تطويره من قبل SensorMicro. إنها تتضمن كاشف الأشعة تحت الحمراء غير المبرد من حزمة السيراميكية 640 × 512 / 12μm. مع NETD نموذجي < 40mk ،ويمكن أن توفر وحدة الحرارة TWIN612 أكثر وضوحاصورة أكثر وضوحاً وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 °C ~ 150 °C / 0 ~ 550 °C ، ودقة ± 2 °C أو ± 2٪ ومعدل الإطار يصل إلى 30 هرتز ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق للحرارة.
تتمتع الوحدة الحرارية TWIN612 بمزايا التصميم المدمج، والبنية الخفيفة الوزن واستهلاك الطاقة منخفض إلى 0.8w. مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة،يقدم وحدة الحرارة TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
عملية التغليف السيراميكية مشابهة للتغليف المعدني، وهو تكنولوجيا التغليف الناضجة للكشف عن الأشعة تحت الحمراء.سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبيروبالتالي، يمكن تطبيق وحدة الحرارة TWIN612 في الصناعات التي لديها متطلبات صارمة على الحجم والوزن واستهلاك الطاقة.
الخصائص الرئيسية
- الحجم الصغير: 25.4mm × 25.4mm × 35mm
- وزن خفيف: 25 غرام
- NETD النموذجي < 40mk
- صور حرارية واضحة وواضحة
- استهلاك الطاقة النموذجي أقل من 0.8 واط
مواصفات المنتج
| النموذج | TWIN612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | <40mK |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | YUV/BT.656/LVDS/USB2.0 |
| عرض الصورة | 11 في المجموع (الحديد الأبيض الساخن / الحمم / القوس الحديدي / الماء / الحديد الساخن / الطب / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
| خوارزمية الصورة | NUC/3D/2D/DRC/EE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50pin_HRS |
| واجهة الاتصال | RS232/USB20 |
| فولتاج التغذية | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق قياس الحرارة | -20°C~150°C، 0°C~550°C |
| دقة قياس الحرارة | أعلى من ±2 درجة مئوية أو ±2% |
| SDK | ويندوز/لينكس؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 25.4×25.4×35 (بدون عدسة) |
| الوزن | 25 غرام (بدون عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| الاهتزاز | 5.35جرام، 3 محور |
| الصدمة | نصف موجة السينوس، 40g / 11ms، 3 محور، 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | الدرجة الثابتة: 13 ملم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري ومراقبة الأمن والحمولة المفيدة للطائرات بدون طيار والروبوتات والأجهزة الذكية وADAS وإطفاء الحرائق والإنقاذ
فوائدنا
الأسئلة الشائعة
1ما هو الأشعة تحت الحمراء؟
يشير الأشعة تحت الحمراء إلى الجزء من الطيف الكهرومغناطيسي الذي يقع خارج نطاق الضوء المرئي. لديها أطوال موجة أطول من الضوء المرئي وتستخدم عادةً للكشف عن الحرارة.
2كيف تعمل تكنولوجيا الأشعة تحت الحمراء؟
تعمل تكنولوجيا الأشعة تحت الحمراء باستخدام أجهزة استشعار تحت الحمراء المتخصصة التي يمكنها الكشف عن الأشعة تحت الحمراء وقياسها.ويمكن لهذه أجهزة الاستشعار تحت الحمراء التقاط الإشعاع المنبعث وتحويله إلى إشارة قابلة للقياس.
3ما هي تطبيقات الأشعة تحت الحمراء؟
تكنولوجيا الأشعة تحت الحمراء لديها العديد من التطبيقات في مختلف الصناعات والمجالات. وتشمل بعض التطبيقات الشائعة كاميرات التصوير الحراري لمراجعة المباني، وأجهزة الرؤية الليلية،الكشف عن بعد، أنظمة الأمن، التصوير الطبي الخ.
