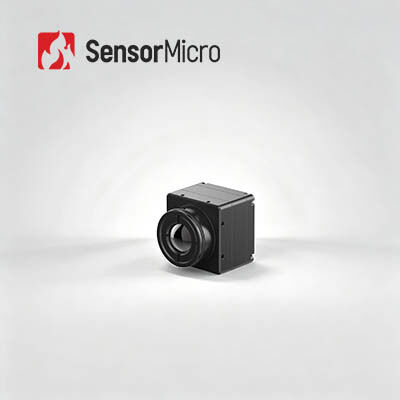

وحدة تصوير حراري إشعاعي غير مبردة LWIR بدقة 640x512/12 ميكرومتر مع استهلاك طاقة منخفض 0.65 واط
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة حرارية غير مبردة LWIR بدقة 640x512,وحدة حرارية للكشف بدقة 12 ميكرومتر,وحدة حرارية للكشف LWIR |
||
منتوج وصف
وحدة التصوير الحراري الإشعاعي غير المبردة LWIR بدقة 640x512 بكسل بحجم 12 ميكرومتر للتصوير الحراري
نظرة عامة على المنتج
COIN612RG2 هي كاميرا حرارية صغيرة الحجم ومنخفضة الطاقة لقياس درجة الحرارة بالأشعة تحت الحمراء، مبنية على كاشف الأشعة تحت الحمراء ApexCore بدقة 640*512/12 ميكرومتر. تتميز بحساسية تصوير عالية (NETD ≤ 25mK) وقياس دقيق لدرجة الحرارة بـ ±2 درجة مئوية / ±2%، وتدعم نطاقي درجة حرارة -20 درجة مئوية - 150 درجة مئوية و 100 درجة مئوية - 550 درجة مئوية مع إمكانية التوسيع المخصص. خفيفة الوزن ومصغرة (25.4*25.4*15.7 ملم، 15±1 جرام، استهلاك طاقة ≤ 0.65 واط)، توفر طرق إخراج صور متعددة وعدسات بصرية متوافقة. سهلة التطوير الثانوي وتكامل النظام، وهي مناسبة تمامًا للتصوير الحراري الصناعي، والتحكم في العمليات، وسيناريوهات التصنيع الذكي.
الميزات الرئيسية
- وظائف شاملة، تصميم فعال من حيث التكلفة: تم تطويرها باستخدام كاشف الأشعة تحت الحمراء ApexCore على مستوى الرقاقة مع NETD ≤ 25mK؛ تجمع بين مصفوفة بؤرية مستوية شائعة الاستخدام وخوارزميات معالجة صور متقدمة لتحسين جودة الصورة؛ دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%، وتدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- صغيرة الحجم وخفيفة الوزن، كفاءة عالية مع استهلاك طاقة منخفض: الأبعاد: 25.4*25.4*15.7 ملم؛ الوزن: 15±1 جرام؛ استهلاك الطاقة: ≤ 0.65 واط
- تكوينات متعددة، تكامل سريع: عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة؛ تدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656؛ إخراج بيانات صور RAW/YUV/TMP مع تحكم بمنفذ تسلسلي
مواصفات المنتج
| الموديل | COIN612RG2 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة: VOx الدقة: 640*512 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي: ≤25mK/F1.0/25 درجة مئوية |
| معالجة الصور |
معدل إطارات رقمي: 25/30 هرتز وقت البدء: 6 ثوانٍ فيديو تناظري: PAL/NTSC فيديو رقمي: RAW/YUV422/TMP خوارزمية الصورة: تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصورة: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | برنامج ICC: التحكم في الوحدة وعرض الفيديو |
| كهربائي |
واجهة خارجية قياسية: 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة توسيع USB: USB3.0/USB2.0/VPC/USB2.0&VPC واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمي: DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| قياس درجة الحرارة |
درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع دقة قياس درجة الحرارة: ±2 درجة مئوية أو ±2% (أيهما أكبر) قياس درجة الحرارة الجزئي: دعم إخراج الحد الأقصى والأدنى ومتوسط قيم مناطق قياس درجة الحرارة SDK: Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي |
حجم النواة العارية (ملم): 25.4*25.4*15.7 ملم وزن النواة العارية (جرام): 15±1 جرام |
| التكيف البيئي |
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: 5.35grms، اهتزاز عشوائي، 3 محاور الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادات: ROHS2.0/REACH |
| عدسة بصرية |
عدسة بصرية: تركيز ثابت غير حراري: 4.8 ملم/7 ملم/9.1 ملم/13 ملم/19 ملم/25 ملم/35 ملم مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري COIN612RG2 في مجالات التصوير الحراري، والرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، والرؤية الآلية، والإلكترونيات الاستهلاكية، إلخ.
مزايا نا
- مجموعة واسعة من تنسيقات المنتجات بما في ذلك كواشف الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة
- تنوع المنتجات الغني: دقة مصفوفة متعددة، أحجام بكسل، نطاقات موجية، وخيارات عدسات مجمعة توفر مرونة أكبر للتطبيقات المتنوعة
- أداء متميز: تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية
- سهولة التكامل: خيارات واجهة متعددة تجعل التكامل مباشرًا وتمكن التطوير السريع عبر مجالات التطبيق المتعددة
أسئلة متكررة
1. ما هو الفرق بين التصوير بالأشعة تحت الحمراء والتصوير الحراري؟
الأشعة تحت الحمراء تشير إلى نطاق الإشعاع الكهرومغناطيسي الذي يتجاوز الضوء المرئي، بينما التصوير الحراري هو تقنية تستخدم إشعاع الأشعة تحت الحمراء لالتقاط اختلافات درجة الحرارة للأشياء وإنشاء تمثيلات مرئية لأنماط حرارتها. ببساطة، التصوير الحراري هو أحد تطبيقات تقنية الأشعة تحت الحمراء.
2. هل يمكن للأشعة تحت الحمراء اكتشاف الأجسام المخفية؟
يمكن لتقنية الأشعة تحت الحمراء أحيانًا اكتشاف الأجسام المخفية عن طريق اكتشاف الاختلافات في درجة الحرارة بين الجسم ومحيطه. على سبيل المثال، يمكن استخدام كاميرات الأشعة تحت الحمراء لتحديد مصادر الحرارة المخفية، مثل الكائنات الحية أو المكونات الكهربائية التي ترتفع درجة حرارتها، والتي قد لا تكون مرئية للعين البشرية.
3. ما مدى دقة قياس درجة الحرارة بالأشعة تحت الحمراء؟
يمكن لقياس درجة الحرارة بالأشعة تحت الحمراء أن يوفر نتائج دقيقة بشكل معقول عند استخدامه بشكل صحيح. ومع ذلك، يمكن أن تتأثر الدقة بعوامل مثل المسافة، والانبعاثية (خصائص سطح الجسم الذي يتم قياسه)، والظروف البيئية، وجودة مقياس الحرارة بالأشعة تحت الحمراء أو الكاميرا المستخدمة.
