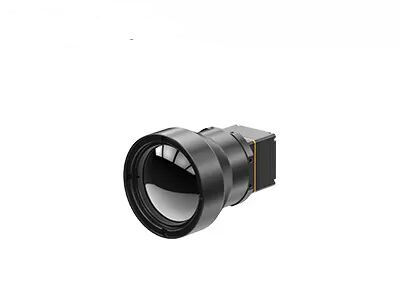

وحدة التصوير الحراري 1280×1024 بدقة 8 ميكرومتر 1 واط، كاميرا حرارية أساسية للمراقبة الأمنية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة التصوير الحراري LWIR المدمجة,وحدة التصوير الحراري TWIN612,وحدة LWIR ذات استهلاك منخفض للطاقة |
||
منتوج وصف
نظرة عامة على المنتج
نقدم لكم iTL1208R، أول نواة كاميرا حرارية مصغرة بدقة ميجابكسل 8 ميكرون في العالم، مدعومة بكاشف الأشعة تحت الحمراء ApexCore بدقة 1280 × 1024/8 ميكرون. إنها تجمع بين قدرة التصوير الحراري بدقة ميجابكسل ووظيفة قياس درجة الحرارة مع التفوق في الحجم والوزن وكفاءة الطاقة.
تقيس نواة الكاميرا الحرارية المدمجة 22.6 × 22.6 × 34.5 ملم وتزن 34.5 جرامًا مع عدسة 12 ملم، مما يوفر دقة قياس درجة الحرارة تبلغ ±2 درجة مئوية أو ±2%. مثالية لفحص الأماكن الخارجية وقياس درجة الحرارة الصناعية التي تتطلب تصويرًا حراريًا عالي الدقة واكتشافًا دقيقًا لدرجة الحرارة، فهي توفر حلاً حراريًا متكاملًا للمعدات الذكية خفيفة الوزن.
مصنوعة من بصريات الكالكوجينيد الخالية من الجرمانيوم ومجهزة بواجهة MIPI CSI التي تخرج بيانات RAW و YUV، مما يسهل التكامل السهل والسريع في الأنظمة النهائية.
الميزات الرئيسية
اختراق ميجابكسل 8 ميكرون
- أول نواة كاميرا حرارية بدقة ميجابكسل 8 ميكرون في العالم.
- مدعومة بكاشف الأشعة تحت الحمراء الفائق ApexCore بدقة 1280 × 1024/8 ميكرون، مما يوازن بين الدقة العالية والتكامل المدمج للغاية.
في طليعة أداء SWaP
- تقيس فقط 22.6 × 22.6 × 34.5 ملم، وتزن 34.5 جرامًا (مع عدسة 12 ملم)، وتستهلك 1 واط فقط.
- كسر حاجز الحجم للتصوير الحراري بدقة ميجابكسل.
بصريات خالية من الجرمانيوم، تكامل سريع
- بصريات الكالكوجينيد الخالية من الجرمانيوم مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة.
- واجهة إخراج صورة MIPI CSI مع إخراج بيانات RAW و YUV لتسهيل تكامل النظام.
مواصفات المنتج
| الموديل | iTL1208R |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280 × 1024 |
| حجم البكسل | 8 ميكرون |
| الاستجابة الطيفية | 8 ميكرون ~ 14 ميكرون |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة موصل 34 سنًا: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232 / I2C |
| واجهة الفيديو الرقمي | MIPI-CSI |
| جهد الإمداد | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية أو ±2% عند 23 درجة مئوية ±3 درجة مئوية |
| قياس درجة الحرارة الجزئي | يدعم إخراج القيم القصوى والدنيا والمتوسطة لمناطق قياس درجة الحرارة |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر خارجي للعدسة Φ37 ملم) مع عدسة 10 ملم: 22.6 ملم × 22.6 ملم × 45.3 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر خارجي للعدسة Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر خارجي للعدسة Φ27 ملم) مع عدسة 25 ملم: 22.6 ملم × 22.6 ملم × 44.2 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر خارجي للعدسة Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5 ±4.5 جرام (عدسة 5 ملم) 70.5 ±3.6 جرام (عدسة 10 ملم) 35.7 ±2 جرام (عدسة 12 ملم) 40.7 ±2.1 جرام (عدسة 17 ملم) 71.0 ±3.6 جرام (عدسة 25 ملم) 110 ±5.5 جرام (عدسة 35 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0 / REACH |
| عدسة بصرية | ثابتة التركيز غير حرارية: 5 / 10 / 12 / 17 / 25 / 35 ملم |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري TWIN612/R على مجالات التصوير الحراري، والمراقبة الأمنية، والحمولات، والروبوتات، والأجهزة الذكية، وأنظمة مساعدة السائق المتقدمة (ADAS)، ومكافحة الحرائق والإنقاذ.
خدمة موحدة
- وثائق كاملة: أدلة المنتج، وأدلة الإعداد، ومراجع الاختيار. ابدأ دون تخمين.
- مساعدة التطوير والاختبار: اختبار العينات المتكاملة، وتقييم الأداء، والتحقق من المعلمات بسهولة.
- مجموعة أدوات مطور متقدمة: مجموعات أدوات تطوير البرمجيات (SDKs)، وواجهات برمجة التطبيقات (APIs)، والخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
- دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
- الضمان: قطع غيار أصلية والالتزام الصارم بالعمليات لاستعادة الأداء الأمثل.
أسئلة متكررة
1. هل يمكن اكتشاف الحيوانات باستخدام التصوير الحراري؟
نعم، يمكن للتصوير الحراري اكتشاف الحيوانات عن طريق التقاط الاختلاف في الحرارة المنبعثة من أجسامها. يُستخدم بشكل شائع في مراقبة الحياة البرية وتتبعها، وكذلك لتحديد مواقع الحيوانات في عمليات البحث والإنقاذ.
2. هل يمكن استخدام التصوير الحراري في عمليات فحص المنازل؟
نعم، يُستخدم التصوير الحراري بشكل شائع في عمليات فحص المنازل لتحديد المشكلات مثل فجوات العزل، وتسربات المياه، والمشكلات الكهربائية، وعدم كفاءة أنظمة التدفئة والتهوية وتكييف الهواء. يمكن أن يساعد في تحديد العيوب المخفية التي قد لا تكون مرئية بالعين المجردة، مما يسمح بإجراء إصلاحات أو تحسينات مستهدفة.
3. ما هي نوى الكاميرات الحرارية؟
نوى الكاميرات الحرارية، والمعروفة أيضًا باسم نوى التصوير الحراري أو وحدات الكاميرا الحرارية، هي المكونات الرئيسية للكاميرات الحرارية. تحتوي على العناصر الأساسية اللازمة لالتقاط ومعالجة الأشعة تحت الحمراء لإنشاء صور حرارية. تتضمن هذه النوى عادةً كاشف الأشعة تحت الحمراء، والبصريات، وإلكترونيات معالجة الإشارات، وواجهات لإخراج الصورة الحرارية.
