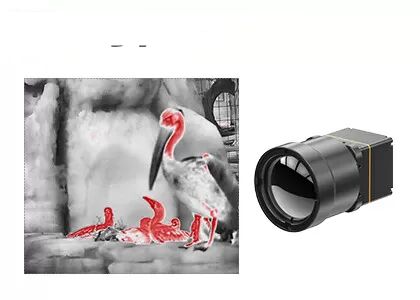

وحدة الكاميرا الحرارية LWIR مع نطاق قياس درجة الحرارة -20 درجة مئوية ~ 150 درجة مئوية / 0 ~ 550 درجة مئوية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | وحدة الكاميرا الحرارية LWIR لمكافحة الحرائق,وحدة الكاميرا الحرارية 0.8 واط,وحدة الكاميرا الحرارية للإنقاذ بالأشعة تحت الحمراء |
وحدة الكاميرا الحرارية LWIR مع نطاق قياس درجة الحرارة من -20 درجة مئوية ~ 150 درجة مئوية / 0 ~ 550 درجة مئوية
الوحدة الحرارية TWIN612 هي منتج جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640×512/12 ميكرومتر.مع NETD<40mk النموذجي، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية/0 ~ 550 درجة مئوية، ودقة تبلغ ±2 درجة مئوية أو ±2% ومعدل إطار يصل إلى 30 هرتز، تضمن الوحدة الحرارية صورة حرارية سلسة وقياسًا دقيقًا لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المدمج، وهيكل الوزن الخفيف واستهلاك الطاقة المنخفض الذي يصل إلى 0.8 واط.مع خوارزميات الصور المحسنة ووظيفة قياس درجة الحرارة، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
تشبه عملية التغليف الخزفية التغليف المعدني، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي، يمكن تطبيق الوحدة الحرارية TWIN612 على الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- وزن خفيف: 25 جرام
- NETD نموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك الطاقة النموذجي منخفض يصل إلى 0.8 واط
نموذج | توين612/ر |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640×512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD نموذجي | أقل من 40 مللي كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز/30 هرتز |
وقت بدء التشغيل | 6 ثانية |
فيديو تناظري | بال/NTSC |
فيديو رقمية | يو في/BT.656/LVDS/USB2.0 |
عرض الصور | 11 في المجموع (أبيض ساخن/لافا/قوس حديدي/أكوا/مكواة ساخنة/طبي/قطبي/قوس قزح 1/قوس قزح 2/أحمر ساخن/أسود ساخن) |
خوارزمية الصورة | NUC/3D/2D/DRC/EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232/USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 0 درجة مئوية ~ 550 درجة مئوية |
دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية أو ±2% |
SDK | ويندوز/لينكس؛تحقيق تحليل دفق الفيديو والتحويل من اللون الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
البعد (مم) | 25.4×25.4×35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
القدرة على التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
رطوبة | 5% ~ 95%، غير التكثيف |
اهتزاز | 5.35 جرام، 3 محاور |
صدمة | نصف موجة جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
بصريات | |
عدسة اختيارية | حراري ثابت: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري، ومراقبة الأمن، وحمولات الطائرات بدون طيار، والروبوتات، والأجهزة الذكية، وأجهزة المساعدة المساعدة، ومكافحة الحرائق والإنقاذ
1. هل يمكن للكاميرات الحرارية الرؤية من خلال الجدران أو الأجسام الصلبة الأخرى؟
لا، الكاميرات الحرارية لا تستطيع الرؤية من خلال الجدران أو الأجسام الصلبة.يقومون باكتشاف وقياس الأشعة تحت الحمراء المنبعثة أو المنعكسة من الأجسام الموجودة في مجال رؤيتهم.ومع ذلك، فإن بعض المواد، مثل الزجاج، تسمح للأشعة تحت الحمراء بالمرور من خلالها، لذلك يمكن للكاميرات الحرارية "الرؤية" من خلال هذه المواد الشفافة.
2. ما هي الوحدات الحرارية المبردة وغير المبردة؟
الوحدات الحرارية المبردة وغير المبردة هي أنواع من أنظمة التصوير بالأشعة تحت الحمراء (IR) المستخدمة لالتقاط وتحليل الإشعاع الحراري.وهي تستخدم عادة في تطبيقات مثل المراقبة ومكافحة الحرائق والتفتيش الصناعي
3. ما الفرق بين الوحدات الحرارية المبردة وغير المبردة؟
يكمن الاختلاف الرئيسي في نوع تقنية الاستشعار المستخدمة.تتضمن الوحدات الحرارية المبردة آلية تبريد مبردة للحفاظ على المستشعر عند درجات حرارة منخفضة للغاية، عادةً أقل من -200 درجة مئوية.يعمل هذا التبريد على تعزيز الحساسية وتقليل ضوضاء المستشعر، مما يؤدي إلى جودة صورة أعلى وأداء أفضل في التطبيقات طويلة المدى وعالية الدقة.ومع ذلك، فإن الوحدات الحرارية المبردة أكثر تكلفة، وأكبر، وتتطلب صيانة دورية.
ومن ناحية أخرى، تستخدم الوحدات الحرارية غير المبردة أجهزة استشعار ميكروبولومترية تعمل في درجة حرارة الغرفة.تكتشف هذه المستشعرات التغيرات في درجة الحرارة وتحولها إلى إشارات كهربائية، والتي تتم معالجتها بعد ذلك لإنشاء صور حرارية.الوحدات الحرارية غير المبردة أصغر حجمًا وأكثر إحكاما وأقل تكلفة ولا تحتاج إلى صيانة.ومع ذلك، فهي توفر حساسية أقل وقد لا تعمل بشكل جيد في السيناريوهات الصعبة.
