وحدة تصوير حراري بدقة 640x512 بكسل 12 ميكرومتر مع قياس درجة الحرارة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة التصوير الحراري بالموجات الطويلة,وحدة التصوير الحراري للكاشف 12 ميكرومتر,وحدة كاميرا التصوير الحراري بالأشعة تحت الحمراء للكاشف |
||
منتوج وصف

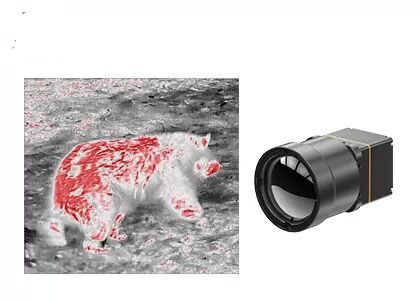

وحدة التصوير الحراري بالموجات الطويلة 640x512 12 ميكرومتر مع قياس درجة الحرارة
نظرة عامة على المنتج

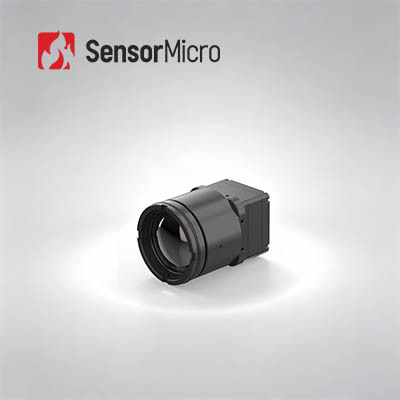

تتميز نواة الكاميرا بالأشعة تحت الحمراء COIN612RG2 لقياس درجة الحرارة بكاشف الأشعة تحت الحمراء ApexCore 640*512/12 ميكرومتر بتصميم مدمج ومنخفض الطاقة. مع معالجة الإشارات المتقدمة وخوارزميات قياس درجة الحرارة، فإنها توفر اكتشافًا لدرجة الحرارة في الوقت الفعلي بدقة ±2 درجة مئوية أو ±2٪. متوافقة تمامًا مع بروتوكولات الاتصال التسلسلي القياسية، تدعم COIN612RG2 واجهات إخراج فيديو متعددة ومجموعة كاملة من العدسات البصرية، مما يبسط التطوير الثانوي. إنها توفر حلاً شاملاً لقياس درجة الحرارة بالأشعة تحت الحمراء للتصوير الحراري الصناعي والتحكم في العمليات والتصنيع الذكي، مما يمكّن المستخدمين من إكمال التطوير الثانوي وتكامل النظام بكفاءة - من الأجهزة إلى الخوارزميات.
الميزات الرئيسية
- وظائف شاملة، تصميم فعال من حيث التكلفة
- تم تطويره باستخدام كاشف الأشعة تحت الحمراء ApexCore على مستوى الرقاقة، مع NETD ≤ 25mK
- يجمع بين FPA شائع الاستخدام وخوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2٪، تدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- مدمج وخفيف الوزن، كفاءة عالية مع طاقة منخفضة
- الأبعاد: 25.4*25.4*15.7 ملم
- الوزن: 15±1 جرام، استهلاك الطاقة: ≤ 0.65 واط
- تكوينات متعددة، تكامل سريع
- عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656
- إخراج بيانات الصور RAW/YUV/TMP مع تحكم في المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN612RG2 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤ 25mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) تقليل الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديد/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة توسيع USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | ±2 درجة مئوية أو ±2٪ (أيهما أكبر) |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (ملم) | 25.4*25.4*15.7 ملم |
| وزن النواة العارية (جرام) | 15±1 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 ملم/7 ملم/9.1 ملم/13 ملم/19 ملم/25 ملم/35 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
- التصوير الحراري
- الرؤية الصناعية
- مكافحة الحرائق والإنقاذ
- المراقبة الأمنية
- المراقبة الخارجية
- رؤية الآلة
- الإلكترونيات الاستهلاكية
خدمة موحدة
- وثائق كاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار. ابدأ بدون تخمين.
- مساعدة التطوير والاختبار: اختبار متكامل للعينات، تقييم الأداء، والتحقق من المعلمات بسهولة.
- مجموعة أدوات مطور متقدمة: حزم تطوير البرامج (SDKs)، واجهات برمجة التطبيقات (APIs)، الخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
- دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
- الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
أسئلة متكررة
ما هي مزايا الوحدات الحرارية المبردة؟
توفر الوحدات الحرارية المبردة العديد من المزايا، بما في ذلك:
- حساسية أعلى: يمكن للوحدات المبردة اكتشاف فروق درجات حرارة أصغر، مما يوفر جودة صورة أفضل.
- مدى أطول: يمكنها التقاط المعلومات الحرارية عبر مسافات أكبر.
- دقة أعلى: توفر الوحدات المبردة عادةً عدد بكسلات أعلى، مما ينتج عنه صور أكثر حدة وتفصيلاً.
- ضوضاء أقل: تقلل عملية التبريد بشكل كبير من ضوضاء المستشعر، مما ينتج عنه صور أوضح.
- مناسبة للتحليل المتقدم: غالبًا ما تُستخدم الوحدات المبردة في الأبحاث العلمية والاستشعار عن بعد والتطبيقات المتخصصة التي تتطلب قياسات وتحليلات دقيقة لدرجة الحرارة.
ما هي مزايا الوحدات الحرارية غير المبردة؟
للوحدات الحرارية غير المبردة مجموعتها الخاصة من المزايا، بما في ذلك:
- تكلفة أقل: الوحدات غير المبردة بشكل عام أقل تكلفة من نظيراتها المبردة.
- حجم مدمج: إنها أصغر وأخف وزنًا، مما يسهل دمجها في أنظمة مختلفة.
- لا تحتاج إلى صيانة: لا تتطلب الوحدات غير المبردة أنظمة تبريد مبردة، مما يبسط متطلبات الصيانة.
- بدء تشغيل فوري: يمكن تشغيلها بسرعة وإنتاج صور حرارية دون الحاجة إلى التبريد.
- كفاءة الطاقة: تستهلك الوحدات غير المبردة طاقة أقل مقارنة بالوحدات المبردة.
ما هي التطبيقات النموذجية للوحدات الحرارية المبردة وغير المبردة؟
تجد الوحدات الحرارية المبردة وغير المبردة تطبيقات في مجالات مختلفة، بما في ذلك:
- الوحدات الحرارية المبردة: المراقبة بعيدة المدى، البحث العلمي، التصوير عالي الدقة، إلخ.
- الوحدات الحرارية غير المبردة: أجهزة الرؤية الليلية الشخصية، الكاميرات الحرارية المحمولة، سلامة السيارات، فحص المباني، مكافحة الحرائق، والإلكترونيات الاستهلاكية.
هل مقاييس الحرارة بالأشعة تحت الحمراء دقيقة لقياس درجة حرارة الجسم؟
يمكن لمقاييس الحرارة بالأشعة تحت الحمراء (المعروفة أيضًا باسم مقاييس الحرارة غير المتصلة) توفير تقدير سريع لدرجة حرارة الجسم. ومع ذلك، يمكن أن تتأثر دقتها بعوامل مختلفة، مثل المسافة من الهدف، وظروف درجة الحرارة الخارجية، ومعايرة الجهاز. للأغراض الطبية، يوصى باستخدام مقاييس حرارة طبية للحصول على قياسات دقيقة.
