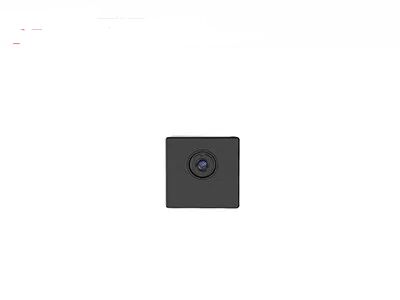

وحدة كاميرا حرارية بالأشعة تحت الحمراء LWIR غير مبردة، وحدة حرارية بإشعاع، عدسة 3.2 مم، مسافة بكسل 12 ميكرومتر، دقة 256x192
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | Mini212G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | استهلاك الطاقة | 330 ميجاوات |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| جهد التشغيل | 3.3 فولت ± 0.1 فولت | NETD | ≤50 م ك |
| إبراز | جوهر الكاميرا تحت الحمراء LWIR غير المبرد,أساس الكاميرا تحت الحمراء 256x192,كاميرا أمن LWIR القلب تحت الحمراء |
||
منتوج وصف
نظرة عامة على المنتج
تم بناء الوحدة المصغرة بالأشعة تحت الحمراء غير المبردة Mini212G2 على وحدة الأشعة تحت الحمراء TIMO212 المطورة ذاتيًا من SensorMicro. يتيح إضافة لوحة معالجة ISP للأشعة تحت الحمراء إخراج مباشر لمصفوفات درجة الحرارة والصور الحرارية، مما يقلل بشكل كبير من عبء التطوير على العملاء. إنها تدمج كاشف الأشعة تحت الحمراء غير المبرد VOx بحجم 256 × 192 / 12 ميكرومتر في حزمة على مستوى الرقاقة (WLP)، ودائرة معالجة إشارات عالية الأداء، وخوارزمية معالجة صور متقدمة.
تتخصص SensorMicro في تصميم وتصنيع وبيع وتسويق كاشفات التصوير الحراري ووحدات الأشعة تحت الحمراء. نحن نقدم للعملاء مجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكاليف الإجمالية.
الميزات الرئيسية
وحدة مصغرة مع إخراج تصوير حراري مباشر
- مزودة بكاشف أشعة تحت حمراء مطور ذاتيًا بدقة 256 × 192 / 12 ميكرومتر، مما يوفر مزايا تكلفة كبيرة.
- تصميم هيكلي فائق الصغر: بحجم 17 × 17 مم فقط (PCBA)، ويزن 4 جرام فقط - مثالي للتطبيقات التي تتطلب مساحة محدودة.
- لوحة معالجة ISP مدمجة وخوارزميات صور من الجيل التالي توفر صورًا حرارية واضحة مباشرة، مما يضمن تنوعًا قويًا.
كشف دقيق، تكوين مرن
- قياس درجة حرارة عالي الدقة بدقة تصل إلى ±2 درجة مئوية؛ يدعم قياس النقاط والمناطق والإطار الكامل.
- خيارات عدسات مجال رؤية متعددة متاحة لتلبية متطلبات المراقبة المختلفة.
واجهات غنية لسهولة التكامل
- توفر واجهات إخراج فيديو رقمية مثل USB2.0 و MIPI و DVP و BT.656 و LVDS وغيرها.
- متوافق تمامًا مع الواجهات القياسية الصناعية.
مواصفات المنتج
| الموديل | Mini212G2 |
|---|---|
| الدقة | 256 × 192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| NETD | ≤50mK |
| بيانات الإخراج | 14 بت خام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| وضع التركيز | تركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة / 10 مم | 25 درجة / 7 مم | 56 درجة / 3.2 مم | 90 درجة / 2.1 مم |
| الوزن (جم) | 7.1 | 6.4 | 4 | 6.8 |
| حجم لوحة الدوائر المطبوعة (مم) | 17 × 17 |
| واجهة الفيديو الرقمية | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| واجهة الفيديو التناظرية | CVBS (PAL/NTSC) |
| جهد التشغيل | 3.3 فولت ± 0.1 فولت |
| استهلاك الطاقة النموذجي | 330 ميجاوات |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (-20 درجة مئوية ~ +150 درجة مئوية | +100 درجة مئوية ~ 550 درجة مئوية) |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| الرطوبة | 5% ~ 85% |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الشهادات | RoHS 2.0 / REACH |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري Mini212G2 في مجالات الذكاء الاصطناعي وإنترنت الأشياء (AIoT)، ورؤية الآلات، والرؤية الصناعية، والمراقبة الأمنية، والرؤية الليلية، والمزيد.
محفظة منتجات متنوعة
مجموعة واسعة من أشكال المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، وقلوب الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
تنوع المنتجات الغني
توفر دقات مصفوفة متعددة، وأحجام بكسل، ونطاقات موجية، وخيارات عدسات مجمعة مرونة أكبر للتطبيقات المتنوعة.
أداء متميز
تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل
تجعل خيارات الواجهات المتعددة التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
1. ما هي مزايا الوحدات الحرارية المبردة؟
تقدم الوحدات الحرارية المبردة عدة مزايا، بما في ذلك:
- حساسية أعلى: يمكن للوحدات المبردة اكتشاف فروق درجات حرارة أصغر، مما يوفر جودة صورة أفضل.
- مدى أطول: يمكنها التقاط المعلومات الحرارية عبر مسافات أكبر.
- دقة أعلى: تقدم الوحدات المبردة عادةً عدد بكسلات أعلى، مما ينتج عنه صور أكثر حدة وتفصيلاً.
- ضوضاء أقل: تقلل عملية التبريد بشكل كبير من ضوضاء المستشعر، مما ينتج عنه صور أوضح.
- مناسبة للتحليل المتقدم: غالبًا ما تُستخدم الوحدات المبردة في البحث العلمي والاستشعار عن بعد والتطبيقات المتخصصة التي تتطلب قياسات وتحليلات دقيقة لدرجة الحرارة.
2. ما هي مزايا الوحدات الحرارية غير المبردة؟
للوحدات الحرارية غير المبردة مجموعتها الخاصة من المزايا، بما في ذلك:
- تكلفة أقل: الوحدات غير المبردة بشكل عام أقل تكلفة من نظيراتها المبردة.
- حجم مدمج: إنها أصغر وأخف وزنًا، مما يسهل دمجها في أنظمة مختلفة.
- لا تحتاج إلى صيانة: لا تتطلب الوحدات غير المبردة أنظمة تبريد مبردة، مما يبسط متطلبات الصيانة.
- بدء تشغيل فوري: يمكن تشغيلها بسرعة وإنتاج صور حرارية دون الحاجة إلى التبريد.
- كفاءة في استهلاك الطاقة: تستهلك الوحدات غير المبردة طاقة أقل مقارنة بالوحدات المبردة.
3. ما هي التطبيقات النموذجية للوحدات الحرارية المبردة وغير المبردة؟
تجد الوحدات الحرارية المبردة وغير المبردة تطبيقات في مجالات مختلفة، بما في ذلك:
- الوحدات الحرارية المبردة: المراقبة بعيدة المدى، البحث العلمي، التصوير عالي الدقة، إلخ.
- الوحدات الحرارية غير المبردة: أجهزة الرؤية الليلية الشخصية، الكاميرات الحرارية المحمولة، سلامة السيارات، فحص المباني، مكافحة الحرائق، والإلكترونيات الاستهلاكية.
من المهم ملاحظة أن التطبيق المحدد ومتطلباته غالبًا ما تحدد الاختيار بين الوحدات الحرارية المبردة وغير المبردة.
4. هل مقاييس الحرارة بالأشعة تحت الحمراء دقيقة لقياس درجة حرارة الجسم؟
يمكن لمقاييس الحرارة بالأشعة تحت الحمراء (المعروفة أيضًا باسم مقاييس الحرارة غير المتصلة) توفير تقدير سريع لدرجة حرارة الجسم. ومع ذلك، يمكن أن تتأثر دقتها بعوامل مختلفة، مثل المسافة من الهدف، وظروف درجة الحرارة الخارجية، ومعايرة الجهاز. للأغراض الطبية، يوصى باستخدام مقاييس الحرارة الطبية للحصول على قياسات دقيقة.
