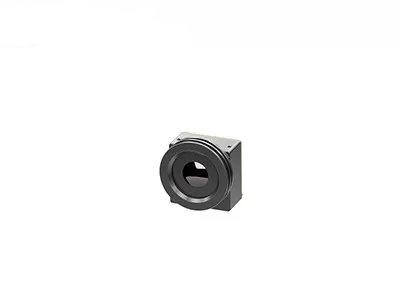

1280×1024 8μm 1W وحدة حرارية إشعاعية غير مبردة للكاميرا تحت الحمراء للقياس الصناعي للحرارة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة الكاميرا الحرارية iLC212,وحدة الكاميرا الحرارية بعدسة 3.2 مم,وحدة الكاميرا التي تعمل بالأشعة تحت الحمراء SWaP-C |
||
منتوج وصف
نظرة عامة على المنتج
1280 × 1024 / 8 ميكرومتر ميجابكسل كاميرا الأشعة تحت الحمراء فائقة الصغر غير المبردة
باعتبارها أول نواة كاميرا أشعة تحت حمراء ميجابكسل فائقة الصغر بدقة 8 ميكرومتر في العالم، تستفيد iTL1208R من كاشف الأشعة تحت الحمراء ApexCore بدقة 1280 × 1024 / 8 ميكرومتر لتوحيد التصوير الحراري بدقة ميجابكسل وقياس درجة الحرارة مع الحفاظ على مزايا SWaP المتميزة. تبلغ أبعاد هذه النواة المدمجة 22.6 × 22.6 × 34.5 ملم ووزنها 34.5 جرام فقط عند تركيبها بعدسة 12 ملم، وتوفر دقة قياس درجة الحرارة ±2 درجة مئوية أو ±2%. إنها مناسبة تمامًا لمهام الفحص الخارجي وقياس درجة الحرارة الصناعية التي تتطلب صورًا حرارية عالية الدقة جنبًا إلى جنب مع قراءات موثوقة لدرجة الحرارة. تتميز بتصميم بصري من الكالكوجينيد الخالي من الجرمانيوم وواجهة MIPI CSI مرنة تدعم تدفقات RAW و YUV، وهي بمثابة حل حراري جاهز للنشر لمجموعة واسعة من الأجهزة الذكية خفيفة الوزن.
الميزات الرئيسية
اختراق ميجابكسل 8 ميكرومتر
- أول نواة كاميرا حرارية ميجابكسل بدقة 8 ميكرومتر في العالم.
- مدعومة بكاشف الأشعة تحت الحمراء الفائق ApexCore بدقة 1280 × 1024 / 8 ميكرومتر، مما يوازن بين الدقة العالية والتكامل الصغير للغاية.
في طليعة أداء SWaP
- تبلغ أبعادها 22.6 × 22.6 × 34.5 ملم فقط، ووزنها 34.5 جرام (مع عدسة 12 ملم)، وتستهلك 1 واط فقط.
- كسر حاجز الحجم للتصوير الحراري بدقة ميجابكسل.
بصريات خالية من الجرمانيوم، تكامل سريع
- بصريات كالكوجينيد خالية من الجرمانيوم مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة.
- واجهة إخراج صورة MIPI CSI مع إخراج بيانات RAW و YUV لتبسيط تكامل النظام.
مواصفات المنتج
| الموديل | iTL1208R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 1280 × 1024 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30 ميكرومتر |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW / YUV / TMP |
| خوارزمية الصورة | NUC / 3DNR / DNS / DRC / EE |
| عرض الصورة | 10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة موصل 34 سنًا: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232 / I2C |
| واجهة الفيديو الرقمي | MIPI-CSI |
| جهد الإمداد | 4.5–5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية أو ±2% @ 23 درجة مئوية ± 3 درجة مئوية |
| قياس درجة الحرارة الجزئي | يدعم إخراج القيم القصوى والدنيا والمتوسطة لمناطق قياس درجة الحرارة |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) |
مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر خارجي للعدسة Φ37 ملم) مع عدسة 10 ملم: 22.6 ملم × 22.6 ملم × 45.3 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر خارجي للعدسة Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر خارجي للعدسة Φ27 ملم) مع عدسة 25 ملم: 22.6 ملم × 22.6 ملم × 44.2 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر خارجي للعدسة Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) |
85.5 ± 4.5 جرام (عدسة 5 ملم) 70.5 ± 3.6 جرام (عدسة 10 ملم) 35.7 ± 2 جرام (عدسة 12 ملم) 40.7 ± 2.1 جرام (عدسة 17 ملم) 71.0 ± 3.6 جرام (عدسة 25 ملم) 110 ± 5.5 جرام (عدسة 35 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35 جرام مربع/هرتز، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام / 11 مللي ثانية، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| الشهادات | ROHS 2.0 / REACH |
| عدسة بصرية | تركيز ثابت غير حراري: 5 / 10 / 12 / 17 / 25 / 35 ملم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iTL1208R عبر مجموعة واسعة من المجالات، بما في ذلك:
- مكافحة حرائق الغابات
- صيانة الطاقة
- فحص الطاقة الشمسية الكهروضوئية
- المراقبة الأمنية
- الأجهزة القابلة للارتداء
- الأجهزة المحمولة
حول SensorMicro
تأسست SensorMicro على اعتقاد بسيط ولكنه قوي: يجب أن يخدم الابتكار الاحتياجات الحقيقية. تهدف SensorMicro إلى تمكين الأشخاص والأنظمة من الرؤية أبعد من السطح - إلى الأنماط والمشاكل والإمكانيات الكامنة تحتها. من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما يهم أكثر، والتنقل في التعقيد بوضوح.
إن الالتزام بإصرارنا على أن نكون صانعين لأنفسنا وأن نضع العميل أولاً قد أصبح وصفة مؤكدة لزخم SensorMicro. مع امتداد أعمالنا إلى معظم أنحاء العالم، تقدمنا في جميع الجبهات - من الأمن ومكافحة الحرائق والفحص الصناعي والرعاية الطبية ورؤية الآلات، إلى المراقبة البيئية والجوانب الرئيسية لتحييد الكربون - مما يساعد الشركاء على إطلاق العنان للإمكانات الكاملة للاستشعار بالأشعة تحت الحمراء الذكي وربط نقاط الحياة.
نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع من الأشخاص الملتزمين ببناء مستقبل مستدام وأخلاقي ومرتكز على الإنسان. كل بكسل من الابتكار الذي نبتكره هو وعد - وعد بالحماية والتمكين والخدمة.
أسئلة متكررة
1. هل يمكن للكاميرات الحرارية الرؤية من خلال الجدران أو الأشياء الصلبة الأخرى؟
لا، لا يمكن للكاميرات الحرارية الرؤية من خلال الجدران أو الأشياء الصلبة. إنها تكتشف وتقيس الإشعاع تحت الأحمر المنبعث أو المنعكس من الأجسام في مجال رؤيتها. ومع ذلك، تسمح بعض المواد، مثل الزجاج، بمرور الإشعاع تحت الأحمر، لذلك يمكن للكاميرات الحرارية "الرؤية" من خلال هذه المواد الشفافة.
2. ما هي وحدات التصوير الحراري المبردة وغير المبردة؟
وحدات التصوير الحراري المبردة وغير المبردة هي أنواع من أنظمة التصوير بالأشعة تحت الحمراء (IR) المستخدمة لالتقاط وتحليل الإشعاع الحراري. تُستخدم بشكل شائع في تطبيقات مثل المراقبة ومكافحة الحرائق والفحوصات الصناعية.
3. ما هو الفرق بين وحدات التصوير الحراري المبردة وغير المبردة؟
يكمن الاختلاف الرئيسي في نوع تقنية المستشعر المستخدمة. تشتمل وحدات التصوير الحراري المبردة على آلية تبريد بالتبريد الفائق للحفاظ على المستشعر عند درجات حرارة منخفضة للغاية، عادةً أقل من -200 درجة مئوية. يعزز هذا التبريد حساسية المستشعر ويقلل من ضوضائه، مما يؤدي إلى جودة صورة أعلى وأداء أفضل في التطبيقات طويلة المدى وعالية الدقة. ومع ذلك، فإن وحدات التصوير الحراري المبردة أغلى ثمناً وأكبر حجماً وتتطلب صيانة دورية.
من ناحية أخرى، تستخدم وحدات التصوير الحراري غير المبردة مستشعرات الميكروبولومتر التي تعمل في درجة حرارة الغرفة. تكتشف هذه المستشعرات التغيرات في درجة الحرارة وتحولها إلى إشارات كهربائية، والتي تتم معالجتها بعد ذلك لإنشاء صور حرارية. وحدات التصوير الحراري غير المبردة أصغر حجماً وأكثر إحكاماً وأقل تكلفة ولا تتطلب صيانة. ومع ذلك، فإنها توفر حساسية أقل وقد لا تعمل بشكل جيد في السيناريوهات الصعبة.
