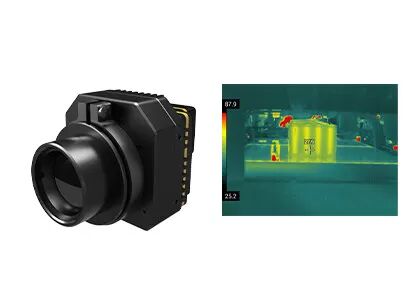

وحدة الكاميرا LWIR غير المبردة Core 640x512 / 17μm تكيف قوي مع البيئة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 640 × 512/17 ميكرومتر | NETD | < 30 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مقاس | 44.5x44.5x33.6 ملم |
وزن | < 90 جرام | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | LWIR Camera Module Core,640x512 LWIR Camera Module,Uncooled Camera Module |
وحدة حرارية غير مبردة LWIR VOx 640x512 / 17μm بالأشعة تحت الحمراء ، كاميرا تصوير حراري أساسية
PLUG617R هي إحدى وحدات الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).وهو يتألف من كاشف الأشعة تحت الحمراء fpa غير المبرد 640 × 512/17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات المهنية وخوارزمية معالجة الصور.
وحدة الاستشعار الحراري بالأشعة تحت الحمراء PLUG617R هي نوع من وحدة الكاميرا غير المبردة المطبقة في مجال التصوير الحراري الصناعي وقياس درجة الحرارة.نطاق درجة الحرارة قابل للتخصيص ، والذي يمكن أن يلبي المتطلبات المحددة للتصوير الحراري الصناعي ويقدم صورة حرارية واضحة.
بصفتها شركة رائدة في تصنيع وحدات الكاميرا الحرارية ، تلتزم Global Sensor Technology بفتح رؤية جديدة لقياس درجة الحرارة الصناعية.بعد سنوات من التراكم التقني والخبرة العملية في مجال قياس درجة الحرارة بالأشعة تحت الحمراء ، قدمنا لعملائنا مجموعة كاملة من حلول رؤية التصوير الحراري للماكينة.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- نطاق درجة حرارة قابلة للتخصيص
- قدرة قوية على التكيف مع البيئة
نموذج | PLUG617R |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | أقل من 15 ثانية |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4 ~ 6 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | <90 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm العدسة الآلية: 75 مم / 100 مم / 150 مم |
تستخدم الوحدة الحرارية للأشعة تحت الحمراء PLUG617R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.
1. ما هي مزايا كاشفات الأشعة تحت الحمراء غير المبردة؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز مبرد ، ويمكن أن يعمل في درجة حرارة الغرفة وله مزايا البدء السريع ، وانخفاض استهلاك الطاقة ، والحجم الصغير ، والوزن الخفيف ، والعمر الطويل ، والتكلفة المنخفضة وما إلى ذلك.
2. ما هي الاعتبارات الرئيسية في كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
- قرار الكاشف
- حجم البكسل
- الشبكة
- جودة الصورة
--- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
--- الواجهة الميكانيكية والكهربائية
---الميزانية
