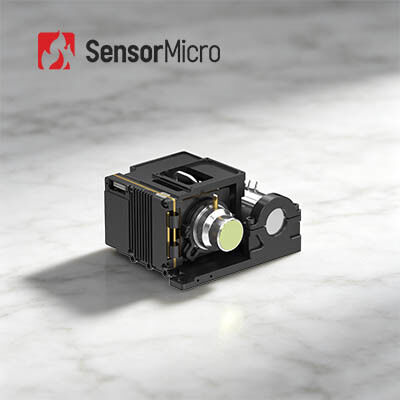

وحدة كاميرا MWIR مبردة بدقة 1024 × 768 وحجم بكسل 10 ميكرومتر وتقنية HOT للتصوير الحراري عالي الجودة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| يكتب | وحدة كاميرا MWIR | كاشف الأشعة تحت الحمراء | كاشف مبرد |
|---|---|---|---|
| دقة | 1024 × 768 / 10 ميكرومتر | NETD | 20mK(F2); 25 م ك (F4) |
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | مقاس | 87×94×54.5 ملم |
| إبراز | وحدة التصوير الحراري بالأشعة تحت الحمراء MCT,وحدة التصوير الحراري بالأشعة تحت الحمراء 1280 × 1024,الوحدة الحرارية للأشعة تحت الحمراء MWIR |
||
منتوج وصف
وحدة التصوير الحراري تحت الحمراء المبردة 1024×768/10 ميكرومتر
لمحة عامة عن المنتج
يدمج جوهر الكاميرا تحت الحمراء GAVIN GC1010HMG كاشف تحت الحمراء 1024 × 768/ 10μm HOT MWIR المبرد ، مما يوفر مجموعة أكبر وبيكسلات أصغر مقارنة بـ GAVIN GC615HMG ،مما يؤدي إلى تصوير أكثر وضوحا مع تفاصيل دقيقةيجمع مع خوارزميات معالجة الصور من الجيل القادم، ويقدم صور مستقرة وعالية الجودة، في حين أن تكنولوجيا HOT تمكن من تحسينات SWaP المستوى التالي مع تصميم أصغر وأخف،واستهلاك طاقة منخفض.
أساس كاميرا الأشعة تحت الحمراء سهل التكامل يدعم العديد من واجهات الفيديو الرقمية، مما يجعلها مثالية للأجهزة المحمولة،والرصد الطويل في سيناريوهات التكامل المدمج حيث الحجم، كفاءة الطاقة، والكشف عن المدى الطويل أمر بالغ الأهمية.
الخصائص الرئيسية
- جودة ممتازة مع FPA أكبر وحجم بكسل أصغر
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد HOT MWIR ذو الشكل الكبير 1024 × 768/ 10μm ، مما يوفر صورًا واضحة ومجالًا واسعًا للرؤية
- مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لجودة الصورة المتفوقة
- يوفر حجم البكسل الأصغر 10μm دقة فضائية أعلى ونسبة أفضل من الإشارة إلى الضوضاء
- تحسين SWaP بقيادة تكنولوجيا HOT
- يدعم عملية 150K عالية درجة الحرارة، مع وقت التبريد ≤ 4min
- الحجم المدمج: 87×94×54.5ملم، الوزن الخفيف: 460غ
- واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | غافين GC1010HMG MWIR ساخنة تبريد الكاميرا تحت الحمراء |
|---|---|
| المؤشرات | |
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 87×94×545 |
| الوزن ((g) | ≤460 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
فوائدنا
ما قبل البيع
- تحليل المتطلبات
- تقييم السيناريو
- اختيار المنتج
- حلول مخصصة
النشر
- تسليم سريع
- تكامل النظام واختباره
- التدريب التقني
- إرشادات التطبيق
خدمة ما بعد البيع
- التشخيص عن بعد
- خدمة الضمان
- تحديثات البرامج الثابتة
- الصيانة التقنية
الأسئلة الشائعة
1ما هو NETD؟
NETD يشير إلى "فرق درجة الحرارة المكافئ للضوضاء".هو مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين اختلافات صغيرة جداً في الإشعاع الحراري في الصورةعادة ما يتم التعبير عن NETD في ميلين كلفين (mK). عادة ما يكون الرقم أقل من NETD ، كلما ارتفعت الحساسية الحرارية.
2ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
3ما هو DRI؟
عادة ما يشير DRI إلى مسافة الكشف والاعتراف والتحديد لنظام التصوير الحراري. إنه معيار حاسم للحكم على أداء نظام التصوير الحراري.
