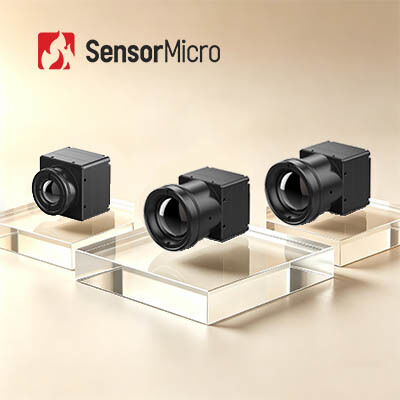

دقة 640 × 512 مقاس 12 ميكرومتر بكسل كاميرا LWIR الأساسية مع ≥25mK NETD للتصوير الحراري الواضح
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| الحجم الأساسي العاري | 25.4 ملم × 25.4 ملم × 15.7 ملم | الوزن الأساسي العاري | 15±1 جرام |
|---|---|---|---|
| دقة | 640 × 512 / 12 ميكرومتر | NETD | ≥25mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 25/30/50 هرتز |
| إبراز | قلب التصوير الحراري 12 ميكرومتر,قلب التصوير الحراري LWIR,قلب التصوير الحراري AIoT |
||
منتوج وصف
LWIR 640x512 / 12μm نواة التصوير الحراري للتصوير الواضح ومراقبة الأمان
نظرة عامة على المنتج
COIN612G2 هي واحدة من وحدات الكاميرا الحرارية بالأشعة تحت الحمراء من سلسلة COIN. إنه يدمج كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore 640×512/12μm، ودائرة معالجة الإشارات عالية الأداء، وخوارزميات معالجة الصور المتقدمة.
يوفر قلب كاميرا الأشعة تحت الحمراء COIN612G2 صورًا حرارية حادة ومفصلة بأقل من 25 مللي كيلو NETD ودقة 640x512 بكسل IR. تدعم هذه الوحدة خفيفة الوزن والمدمجة، التي تدعم واجهات إخراج الصور USB 2.0/DVP/LVDS/BT.656، وإخراج بيانات صور RAW/YUV، والتحكم في المنفذ التسلسلي، سهولة التكوين والتكامل في العديد من منتجات الأشعة تحت الحمراء بما في ذلك أجهزة التصوير الحرارية وكاميرات الأمان التي تعمل بالأشعة تحت الحمراء.
الميزات الرئيسية
- وظائف شاملة وحل فعال من حيث التكلفة:كاشف الأشعة تحت الحمراء عالي الأداء على مستوى الرقاقة ApexCore مع NETD ≥25mK، يجمع بين FPA السائد وخوارزميات معالجة الصور المتقدمة
- هيكل مدمج، تصميم خفيف الوزن:الأبعاد: 25.4×25.4×15.7 ملم، الوزن: 15±1 جرام، استهلاك الطاقة ≥0.65 وات
- التكوين متعدد الاستخدامات والتكامل السريع:خيارات عدسات متعددة، تدعم واجهات USB 2.0/DVP/LVDS/BT.656، وتخرج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة612G2 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥25mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0/USB2.0/VPC/USB2.0 وVPC |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 25.4×25.4×15.7 |
| الوزن الأساسي العاري (جم) | 15±1 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 70 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية COIN612G2 غير المبردة FPA LWIR على نطاق واسع في مراقبة الأمان، والرؤية الصناعية، والمراقبة الخارجية، ومكافحة الحرائق والإنقاذ، وADAS، ورؤية الآلة، والمزيد.
خدمات مخصصة
- تخصيص المنتج:قم بضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع:تزويد العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء للمشاركة في تطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة
الأسئلة المتداولة
1. كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، كما يعد السعر أيضًا عاملاً يجب أخذه في الاعتبار. إذا لم تكن متطلبات جودة الصورة عالية، فيمكنك اختيار أجهزة كشف الأشعة تحت الحمراء ذات دقة أقل مثل 120x90، أو 256x192، أو 400x300. بالنسبة للتطبيقات التي تتطلب صورًا واضحة جدًا لأغراض خاصة مثل المراقبة عن بعد، اختر أجهزة كشف الأشعة تحت الحمراء عالية الدقة تبلغ 1280 × 1024.
2. كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
• يعتبر اللون الرمادي والأبيض أكثر ملاءمة للأهداف ذات الاختلافات الصغيرة في درجات الحرارة
• يعتبر اللون الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى تحديد نقاط المشكلة
• اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة
ملحوظة: بغض النظر عن اللوحة التي تختارها، لن تتغير قياسات درجة الحرارة الحرارية.
3. كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
• يمكن للعدسة القياسية أن تحقق الأهداف العادية على مسافة مناسبة
• تعد العدسة المقربة مناسبة للأهداف الصغيرة نسبيًا التي تحتاج إلى مشاهدتها من مسافات طويلة
• تعد العدسة واسعة الزاوية أفضل لرؤية المزيد من تفاصيل الأشياء على مسافات قريبة
• تم تصميم عدسة الماكرو لرؤية أهداف صغيرة جدًا على مسافات قريبة، مثل دوائر الرقائق
