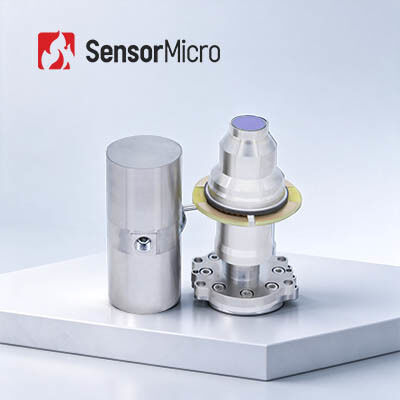

1024x768 10μm كاشف الأشعة تحت الحمراء المبرد عالي الوضوح كاشف الأشعة تحت الحمراء المبرد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1010H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024x768/10 ميكرومتر | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر (ميغاواط) ؛ 7.7 ~ 9.5 ميكرومتر (LW) |
|---|---|---|---|
| معدل البكسل الفعال | ≥99.5% | NETD | 20 مللي كلفن (F2) ؛ 25 مللي كيلو (F4) |
| المبرد | LS711H | وزن | ≥235 جرام |
| إبراز | كاشف مصفوفة المستوى البؤري 320 × 256,كاشف مصفوفة المستوى البؤري 600 جرام |
||
منتوج وصف
لمحة عامة عن المنتج
تبحث عن كاشف ضوئي ضوئي ضوئي صغير وفعال للطاقة لالتصوير الحراري عالي الوضوح؟C1010Hمبنية على مكبر تبريد صلب خطي متقدم وتجمعدقة 1024×768معحجم البكسل 10 ميكرومترطائرته المحورية تعمل في150 كيلوتم تصميمه للعمل الطويل الأمد وتكامل النظام المدمج.
الفوائد الرئيسية:FPA أكبر وبيكسلات أصغر للحصول على FOV واسعة ، وضوح فضائي عالية وكشف بعيد المدى ؛ التبريد في أقل من 3 دقائق ؛ استقرار استهلاك الطاقة إلى 3W ؛ MTTF تصل إلى 25000 ساعة.
الخصائص الرئيسية
أكبر FPA، أصغر حجم البكسل
- دقة 1024 × 768 ميجابيكسل لحقل رؤية واسع
- حجم بيكسل صغير 10 ميكرو متراً لتحقيق دقة فضائية عالية واكتشاف بعيد المدى
تبريد سريع، استهلاك طاقة أقل
- وقت التبريد أقل من 3 دقائق
- استهلاك طاقة ثابت يصل إلى 3 واط
موثوقية عالية، تشغيل طويل الأمد
- متوسط الوقت حتى الفشل (MTTF) يصل إلى 25000 ساعة
مواصفات المنتج
| النموذج | C1010H |
| مواد حساسة | T2SL |
| القرار | 1024×768 |
| حجم البيكسل | 10 ميكرومتر |
| رد الفعل الطيفي | 3.7±0.2 μm ~ 4.8±0.2 μm |
| NETD النموذجي | 20 mK (F2) 25 mK (F4) |
| أقصى معدل إطار | 100 هرتز |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| درجة حرارة العمل | -45°C ~ +71°C |
| جهاز التبريد | LS711H |
| وقت التبريد (23 درجة مئوية) | ≤3 دقيقة |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤3W |
| الحجم (ملم) | التبريد الصاخب: φ26×55.8 ديوار: 33×37.5×70 |
| الوزن (غ) | ≤235 |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد C1010H HOT MWIR على نطاق واسع في العديد من المجالات مثل NDT (التجارب غير المدمرة) ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
فوائدنا
تقنيات كشف الأشعة تحت الحمراء الداخلية
- أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة من 8 بوصات 0.11 ميكروميتر VOx
- أجهزة الكشف عن الأشعة تحت الحمراء المبردة 8 بوصة 0.5 ميكروميتر MCT
- أجهزة الكشف عن الأشعة تحت الحمراء 8 بوصات 0.5 ميكرومتر T2SL
قدرة الإنتاج والمزايا
- 6 ملايين كاشف للأشعة تحت الحمراء تم تطويره بنفسه سنوياً
- 30منشأة لتصنيع أشباه الموصلات مساحة 000 متر مربع
- 20مساحة غرفة نظيفة تبلغ 000 متر مربع
الأسئلة الشائعة
1ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء غير المبردة؟
لا يتطلب كاشف الطائرة التركيزية تحت الحمراء غير المبردة جهازًا مبردًا. يمكنهم العمل في درجة حرارة الغرفة وتوفير مزايا مثل بدء تشغيل سريع واستهلاك طاقة منخفض وحجم صغير ووزن خفيفحياة طويلة، والتكلفة المنخفضة.
2ما هي الاعتبارات الرئيسية لمستشعر الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
- دقة الكاشف
- حجم البكسل
- الـ NETD
- جودة الصورة
- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
- الواجهة الميكانيكية والكهربائية
- الميزانية
