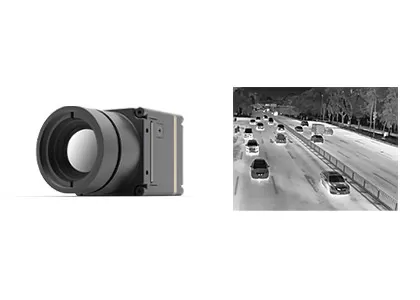

جوهر الكاميرا الحرارية غير المبردة مع دقة 384x288 و 17μm Pixel Pitch Longwave FPA VOx Thermal Module
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417G3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288 / 17 ميكرومتر | معدل الإطار | 25/30/50 هرتز |
|---|---|---|---|
| فيديو رقمية | الخام/YUV422 | فيديو تمثيلي | بال/NTSC |
| NETD | ≥30mK/F1.0/25 درجة مئوية | المدى الطيفي | 8 ~ 14 ميكرومتر |
| إبراز | نواة الكاميرا الحرارية غير المبردة,نواة الكاميرا الحرارية 17μm,الكاميرا الحرارية FPA غير المبردة |
||
منتوج وصف
الكاميرا الحرارية غير المبردة Core Longwave FPA 384x288 / 17μm VOx
نظرة عامة على المنتج
يدمج جوهر كاميرا الأشعة تحت الحمراء COIN417G3 كاشف الأشعة تحت الحمراء لحزمة مستوى الرقاقة 384 × 288 / 17 ميكرومتر (WLP)، ودائرة معالجة الإشارات عالية الأداء وخوارزمية معالجة الصور. بفضل تكنولوجيا التعبئة والتغليف على مستوى الرقاقة، فإن كاشف الأشعة تحت الحمراء WLP لديه عملية تصنيع أبسط وأسهل في التكامل، وهو أكثر ملاءمة للإنتاج بكميات كبيرة ومنخفضة التكلفة.
تتميز وحدة الأشعة تحت الحمراء COIN417G3 بعرض صور حرارية حاد وواضح وحجم صغير وتكلفة منخفضة. نحن نقدم للمتكاملين العديد من حلول التصوير الحراري بالأشعة تحت الحمراء الناضجة والمستقرة والتي يمكن دمجها بسهولة في المنتجات الطرفية مع تقليل التكاليف بشكل كبير.
الميزات الرئيسية
- وظائف شاملة وتصميم فعال من حيث التكلفة
تم تطويره باستخدام كاشف التغليف على مستوى الرقاقة عالي الأداء من حيث التكلفة مع خوارزميات معالجة الصور المتقدمة - أداء متميز وتصوير فائق
حساسية عالية مع خوارزميات الصور NETD≥30mK النموذجية والجيل التالي للحصول على صور حرارية أكثر وضوحًا ووضوحًا - امتداد مرن، تكامل سريع
خيارات عدسات بصرية متعددة، تدعم واجهات USB2.0/DVP/LVDS/BT.656، وتخرج بيانات صور RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة417G3 |
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 384×288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثانية |
|
فيديو تناظري
|
بال/NTSC
|
|
الفيديو الرقمي
|
الخام/YUV422
|
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0/USB2.0/VPC/USB2.0 وVPC |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكية | |
|
الحجم الأساسي العاري (مم)
|
25.4 ملم × 25.4 ملم × 16.5 ملم
|
| الوزن الأساسي العاري (جم) | 16.6±1 |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام جوهر كاميرا الأشعة تحت الحمراء COIN417G3 على نطاق واسع في الرؤية الصناعية، ومراقبة الأمن، ومكافحة الحرائق والإنقاذ، وفي الهواء الطلق، ورؤية الماكينة، وأجهزة مساعدة السائق المتقدمة والمزيد.
مزايانا
- مجموعة متنوعة من المنتجات الغنية:توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- الأداء المتميز:تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
- التكامل السهل:تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
يعد التصوير الحراري طريقة تشخيصية جديدة وفعالة وغير جراحية تعتمد على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم ما وتصورها على شكل خريطة لتوزيع درجة الحرارة.
ما الذي يمكن استخدامه للتصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء لإجراء عمليات تفتيش منزلية وتحديد العيوب الهيكلية والأعطال الكهربائية والأعطال الميكانيكية والتغيرات الفسيولوجية في الأشخاص والحيوانات وغير ذلك الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبارات غير المدمرة، يكون الاختبار بسيطًا وسريع الاستجابة دون حدوث ضرر، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات. بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية للعثور على المشاكل الخفية في جسم الإنسان، وهو آمن بنسبة 100% بدون إشعاع وألم، مما يجعله أداة مثالية للفحص الصحي المبكر.
