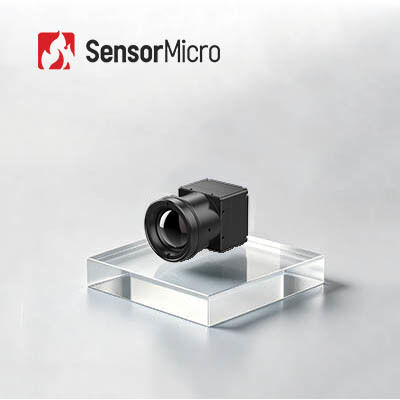

وحدة الكاميرا الحرارية من سلسلة COIN مع كاشف الأشعة تحت الحمراء غير المبرد LWIR 400x300 / 17μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | COIN417 / ر |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكنولوجيا | الأشعة تحت الحمراء | مادة | أكسيد الفاناديوم |
|---|---|---|---|
| دقة | 400x300 / 17 ميكرومتر | NETD | ＜ 40 مليون كلفن |
| النطاق الطيفي | 8 ~ 14 ميكرومتر | دقة درجة الحرارة | ±3 درجة مئوية أو ±3% |
| إبراز | وحدة الكاميرا الحرارية LWIR,وحدة الكاميرا الحرارية 400x300,وحدة الكاميرا الحرارية 17μm,400x300 Thermal Camera Module,17μm Thermal Camera Module |
||
منتوج وصف
وحدة التصوير الحراري COIN417/R
وحدة الكاميرا الحرارية من سلسلة COIN مع كاشف الأشعة تحت الحمراء غير المبرد LWIR 400x300 / 17μm
وصف المنتج
COIN417/R هي واحدة من وحدات الأشعة تحت الحمراء غير المبردة من سلسلة COIN التي طورتها SensorMicro. إنها تتضمن كاشف تصوير الأشعة تحت الحمراء من حزمة مستوى الوافر (WLP) 400x300 / 17μm ،دائرة معالجة إشارات عالية الأداء وخوارزمية معالجة الصور.
تتمتع وحدة الأشعة تحت الحمراء COIN417/R بعرض صورة حرارية حادة وواضحة وحجم صغير وتكلفة منخفضة.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
ميزاته الخفيفة الوزن والمرنة مع العديد من واجهات المعايير الصناعية تجعلها مفيدة لعملاء OEM للتطوير الثانوي والتكامل في جميع أنواع كاميرات الحرارة تحت الحمراء.
الخصائص الرئيسية
- الحجم الصغير: 25.4x25.4x14.1ملم
-خفيف الوزن
- NETD<40mk
- صورة عالية الجودة
- استهلاك طاقة منخفض
- التنمية السريعة والتكامل
مواصفات المنتج
| النموذج | COIN417/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 400×300 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | <40mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | ≤10s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656 |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE/DNR |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 3.5~5.5فولت |
| استهلاك الطاقة النموذجي | < 1.1W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق قياس الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | ±3 درجة مئوية أو ±3٪ (خذ القيمة القصوى) |
| SDK | دعم ARM / Windows / Linux SDK ، التصوير الحراري بالكامل |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 25.4x25.4x14.1 (مع مصراع) |
| الوزن | 13g±0.5g (بدون عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| الاهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.7 ملم / 15 ملم / 19 ملم |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري COIN417/R على نطاق واسع في التصوير الحراري والأمن والمراقبة والخارج وإطفاء الحرائق والإنقاذ ، AIoT ، الأجهزة الذكية ، الحمولات المفيدة للطائرات بدون طيار ، ADAS وما إلى ذلك.
خط منتجاتنا
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، وهي 3 أشكال الحزمة الرئيسية من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.مع القدرة على تصنيع الكميات، تقدم الآن مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
