640x512 دقة 12μm حجم بكسل LWIR الوحدة الحرارية مع واجهات قياسية متعددة

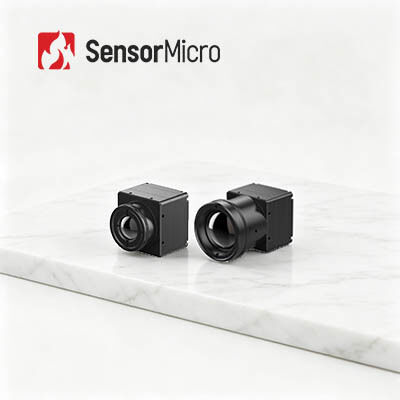

  • 640x512 Resolution 12μm Pixel Size LWIR Thermal Module with Multiple Standard Interfaces
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل عملة612G2
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع الاعتماد المستندي، تي/تي
تفاصيل المنتج
مقاس 25.4×25.4×15.7 ملم دقة 640 × 512 / 12 ميكرومتر
NETD ≥25mK/F1.0/25 درجة مئوية المدى الطيفي 8 ~ 14 ميكرومتر
الوزن الأساسي العاري 15±1 جرام استهلاك الطاقة النموذجي 0.65 واط
إبراز

وحدة حرارية LWIR 640x512

,

وحدة حرارية LWIR متعددة المعايير
اترك رسالة
منتوج وصف
640x512 / 12μm LWIR الوحدة الحرارية غير المبردة واجهات قياسية متعددة
نظرة عامة على المنتج

LWIR 640X512 / 12μm وحدة الأشعة تحت الحمراء غير المبردة المدمجة في التصوير الحراري، كاميرا الأشعة تحت الحمراء

تتبنى وحدة الكاميرا الحرارية بالأشعة تحت الحمراء COIN612G2 أحدث تكنولوجيا مقياس ميكروبولومتر VOx 12μm وتدمج كاشف حراري بالأشعة تحت الحمراء بحزمة مستوى الرقاقة 640x512 (WLP). ويتميز بتصور دقيق وعرض واضح للصور وحجم صغير وتكلفة منخفضة.

بفضل هيكلها الأمثل بالكامل، استهلاكها المنخفض للطاقة والواجهات القياسية المتنوعة، يمكن لوحدة كاميرا الأشعة تحت الحمراء COIN612G2 أن توفر للعملاء التكوينات القياسية. تتوفر أيضًا حلول OEM مخصصة لتلبية متطلبات محددة. يمكن دمجه بسهولة في العديد من الأجهزة بما في ذلك الكاميرات الأمنية وأجهزة التصوير الحراري ووحدات الشرطة ومكافحة الحرائق.

الميزات الرئيسية
  • عرض تصوير حراري حاد وواضح
  • مجموعة متنوعة من حلول التكامل الناجحة
  • واجهات قياسية متعددة لسهولة التكامل
مواصفات المنتج
نموذج عملة612G2
مؤشرات كاشفات الأشعة تحت الحمراء
المواد الحساسة VOx
دقة 640×512
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≥25mK/F1.0/25 درجة مئوية
معالجة الصور
معدل الإطار الرقمي 25/30/50 هرتز
وقت البدء 6 ثانية
فيديو تناظري بال/NTSC
الفيديو الرقمي الخام/YUV422
خوارزمية الصورة تصحيح عدم التوحيد (NUC)
تقليل الضوضاء ثلاثية الأبعاد (3DNR)
منع الضوضاء ثنائية الأبعاد (DNS)
ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية)
تحسين الحافة (EE)
عرض الصور 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن)
برامج الكمبيوتر
برامج المحكمة الجنائية الدولية التحكم في الوحدة وعرض الفيديو
كهربائي
الواجهة الخارجية القياسية 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر)
لوحة التمديد USB3.0/USB2.0/VPC/USB2.0 وVPC
واجهة الاتصالات تي تي ال-232/USB2.0
واجهة الفيديو الرقمية DVP8/DVP16/USB2.0/BT.656/LVDS
جهد الإمداد 4.5 ~ 5.5 فولت
استهلاك الطاقة النموذجي 0.65 واط
ميكانيكية
الحجم الأساسي العاري (مم) 25.4×25.4×15.7
الوزن الأساسي العاري (جم) 15±1 جرام
القدرة على التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية~+85 درجة مئوية
رطوبة 5% ~ 95%، غير التكثيف
اهتزاز 5.35 جرام، اهتزاز عشوائي، 3 محاور
تأثير نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات
شهادة ROHS2.0/الوصول
عدسة بصرية
عدسة بصرية التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 70 ملم
مستوى الحماية IP67 (العدسة الأمامية)
التطبيقات الصناعية

تُستخدم وحدة استشعار الأشعة تحت الحمراء VOx LWIR غير المبردة COIN612G2 على نطاق واسع في مراقبة الأمن، والرؤية الصناعية، والمراقبة الخارجية، ومكافحة الحرائق والإنقاذ، وADAS، ورؤية الماكينة وما إلى ذلك.

شريكك الموثوق به في مجال الاستشعار بالأشعة تحت الحمراء
الخبرة التقنية العميقة
بفضل سنوات عديدة من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء، قمنا ببناء قدرات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار، بالإضافة إلى تكامل النظام. يتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتطورة.
التركيز على الابتكار والتنفيذ العملي في مجال الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل. تتصدر منتجاتنا باستمرار التطبيقات عبر الأمان والمراقبة الصناعية والأنظمة الذكية والمزيد.
محفظة منتجات متنوعة
بدعم من البحث والتطوير المستقل والمسارات التقنية المتعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات.
يضمن التحقق الصارم من الموثوقية ضمان الجودة
بدعم من نظام قوي لإدارة الجودة، تخضع منتجاتنا لإجراءات اختبار متعددة طوال فترة الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
الدعم الفني الاحترافي وخدمات التطوير المشترك
يعمل فريقنا الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتحسين الكفاءة وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة المتداولة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء. وفقًا لاختلاف الإشعاع بين الجسم وبيئة الخلفية واختلاف الإشعاع لكل جزء من الجسم نفسه، يمكن للصورة الحرارية بالأشعة تحت الحمراء إظهار تقلبات الإشعاع لكل جزء من المشهد، وبالتالي إظهار خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
  • انظر من خلال الظلام الدامس
  • تحديد الهوية تحت التمويه
  • كشف بعيد المدى
  • كشف توزيع الحرارة
  • قياس درجة حرارة عدم الاتصال
  • الوعي الوظيفي
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. يتم استخدام المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
