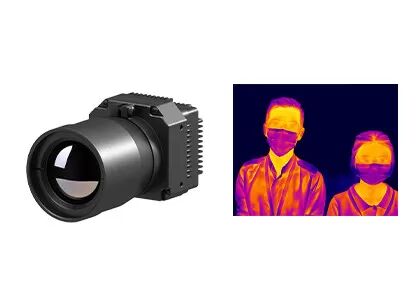

1280x1024 12μm طويلة الموجة بالأشعة تحت الحمراء الكاميرا الأساسية لقياس درجة الحرارة الصناعية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 1280 × 1024/12 ميكرومتر | NETD | < 50 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مقاس | 20x20x10.4 ملم |
تسليط الضوء | كاميرا الأشعة تحت الحمراء ذات الموجة الطويلة 1280 × 1024,نواة كاميرا الأشعة تحت الحمراء ذات الموجة الطويلة 12μm |
VOx Uncooled LWIR 1280x1024 / 12μm وحدة الكاميرا الحرارية لقياس درجة الحرارة الصناعية
PLUG1212R هي إحدى وحدات كاميرات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG-R التي طورتها شركة Global Sensor Technology (GST).إنه يعتمد على كاشف الأشعة تحت الحمراء غير المبرد GST1212M مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور ، ويحول تمامًا الأشعة تحت الحمراء المستهدفة إلى بيانات درجة الحرارة.يتوفر قياس درجة الحرارة ويمكن أن يكون نطاق درجة الحرارة قابلاً للتخصيص ، مما يلبي المتطلبات المحددة للتصوير الحراري الصناعي.
مع مصفوفة كبيرة بدقة تبلغ 1280 × 1024 ، يمكن للوحدة الحرارية غير المبردة PLUG1212R تقديم المزيد من تفاصيل الصورة وتدعم مجال رؤية أكبر.يوفر حجم البكسل المخفض الذي يبلغ 12 ميكرومترًا دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق مهمة النطاق نفسها.
Global Sensor Technology هي مورد لأجهزة الكشف عن الأشعة تحت الحمراء الحرارية ووحدة كاميرا الأشعة تحت الحمراء.بعد سنوات من الخبرة في التطبيقات الصناعية ، نحن قادرون على توفير حلول احترافية وفعالة ومريحة للعملاء في جميع الصناعات من خلال تقنيتها الأساسية لكاشف الأشعة تحت الحمراء المستقل للبحث والتطوير.
- مسافة البكسل: 12 ميكرومتر
- الدقة: 1280 × 1024
- مدى الأطياف: 8μm -14μm
- حساسية عالية: NETD <30mK
- نطاق درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية
- دقة درجة الحرارة: ± 2 ℃ أو ± 2٪
- موثوقية عالية وتكيف قوي مع البيئة.
نموذج | PLUG1212R |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز |
وقت بدء التشغيل | <25 ثانية |
فيديو تمثيلي | / |
فيديو رقمية | HDMI / RAW / YUV / BT1120 |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 5 ± 0.5 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الأبعاد (مم) | 56 × 56 × 40.2 |
وزن | ≤ 200 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | تركيز ثابت أثيرمال: 19 مم / 25 مم |
تستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ، ورؤية الماكينة ، وفحص المباني ، والبتروكيماويات المعدنية ، إلخ.
1. في أي الصناعات يمكن استخدام كاشفات الأشعة تحت الحمراء / نوى الكاميرات الحرارية؟
تستخدم وحدات الكاميرا الحرارية GST على نطاق واسع في العديد من الصناعات مثل:
- التصوير الحراري: صيانة الطاقة ، رؤية الماكينة ، تكييف وتبريد المباني ، البتروكيماويات المعدنية ، الصيانة التنبؤية ، الوقاية من الأوبئة
- الأمن والمراقبة: مدينة آمنة ، ومراقبة البنية التحتية ، وأمن الحدود ، والملاحة البحرية ، وسلامة التعدين
- مكافحة الحرائق والإنقاذ: الوقاية من حرائق الغابات ، ومنع الحرائق ، والبحث والإنقاذ
- حمولة الطائرات بدون طيار: فحص المعدات ، الإنفاذ والإنقاذ ، تطبيق مكافحة الحرائق ، مراقبة الحيوانات
- الرؤية الشخصية: الترفيه في الهواء الطلق ، مراقبة الحيوانات ، دورية الإنفاذ
- ADAS: القيادة الذاتية ، نظام مساعد السائق المتقدم ، المركبات الخاصة
- AIoT: المنزل الذكي ، الأجهزة الذكية ، الرعاية الذكية ، الروبوتات
- أخرى: نظام رؤية الطيران المحسن ، كشف الغاز ، الزراعة والرعي ، البحث العلمي.
